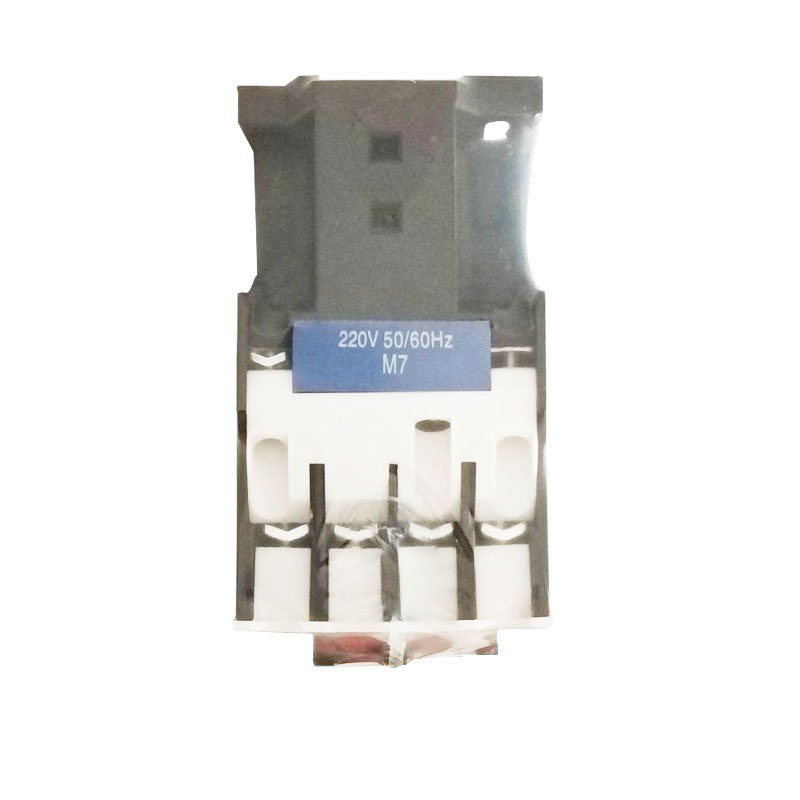

3 полюсті айнымалы ток контакторы

3 полюсті айнымалы ток контакторы – әрқайсысы үш фазалы қуат жүйесінің бір фазасын басқаратын үш тәуелсіз контактісі (немесе полюстері) бар айнымалы ток контакторы. Оның негізгі функциясы үш фазалы қозғалтқыштарды немесе басқа үш фазалы жүктемелерді іске қосуды, тоқтатуды және кері бұруды қашықтан басқару болып табылады. Осы үш контактіні қосу және өшіруді басқара отырып, ол үш фазалы тізбектің қосылуын және ажыратылуын жүзеге асыра алады, осылайша электр жүктемесінің жұмыс күйін басқарады.

Сұрау жіберу

Өнім Сипаттамасы

Үлгі	2 фазалық скирлелдің сыйымдылығы								Номиналды қыздыру тогы 1-ші(А)
	Номиналды қуат (КВт)				Номиналды жұмыс тогы(A)
	220В-240в	380-440в	550в	660в	220-240 В	380В-440В	550в	660в
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Құрылымы және жұмыс істеу принципі

Құрылымы:

Электромагниттік жүйе: түйіспелі жүйені ашу және жабу үшін магнит ағынын жасау үшін қолданылатын катушкалар, өзектер және т.б. сияқты компоненттерді қамтиды.

Байланыс жүйесі: негізгі контактіні және қосалқы контактіні қоса. Негізгі контакт жоғары токты өткізу үшін, ал қосалқы контакт басқару сигналдарының берілуі мен кері байланысын жүзеге асыру үшін қолданылады.

Доғаны сөндіру құрылғысы: контактіні зақымданудан қорғау үшін контакт ажыратылған кезде пайда болатын доғаны сөндіру үшін қолданылады.

Қабық: ішкі компоненттерді сыртқы ортадан қорғау үшін қолданылады.

Жұмыс принципі:

Орамға қуат берілгенде, темір өзегі магнетизм тудырады және байланыс жүйесін жабуға тартады, бұл үш фазалы тізбекті ашық етеді.

Орамның кернеуі жойылған кезде, темір өзегі өзінің магниттілігін жоғалтады және байланыс жүйесі серіппенің әсерінен үш фазалы тізбекті ажырату үшін бөлінеді.

Үшіншіден, қолдану және таңдау

Қолданбалар:

3 полюсті айнымалы ток контакторы өнеркәсіптік автоматтандыруда, энергетикалық жүйеде және ғимараттарды автоматтандыруда кеңінен қолданылады.

Оны үш фазалы қозғалтқыштарды іске қосу, тоқтату және кері айналдыру сияқты операцияларды басқару үшін пайдалануға болады.

Оны қашықтан басқаруды жүзеге асыру және қуат жүйесін қорғау үшін де пайдалануға болады.

Таңдау:

3 полюсті айнымалы ток контакторын таңдағанда, қуат жүйесінің номиналды кернеуі, номиналды ток және жүктеме түрі сияқты факторларды ескеру қажет.

Ток күші жүктеменің максималды жұмыс токынан үлкен немесе оған тең болуы керек.

Кернеу көрсеткіші қуат жүйесінің кернеу деңгейіне бейімделуі керек.
