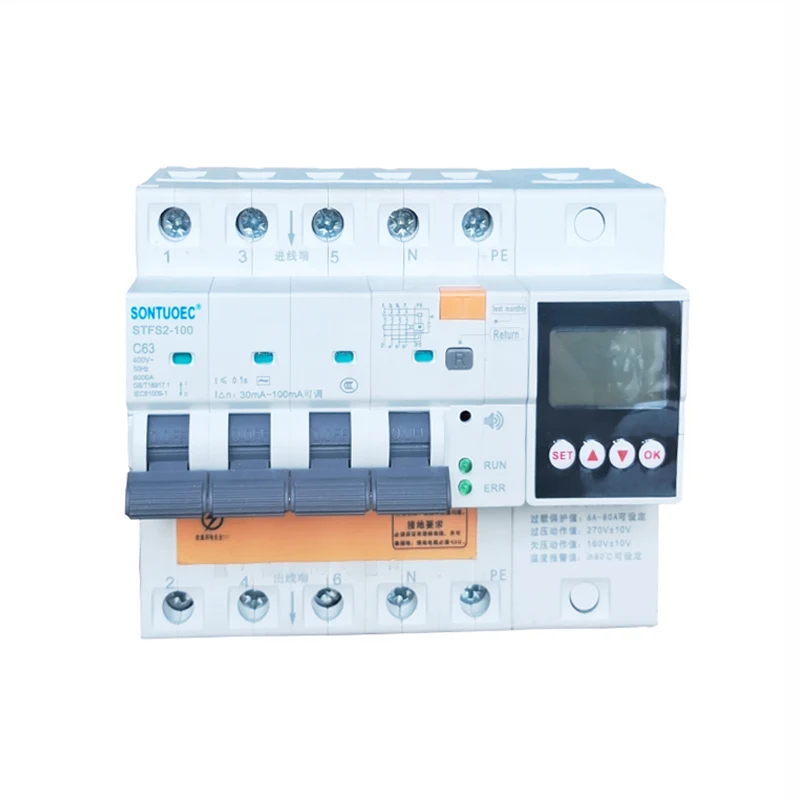

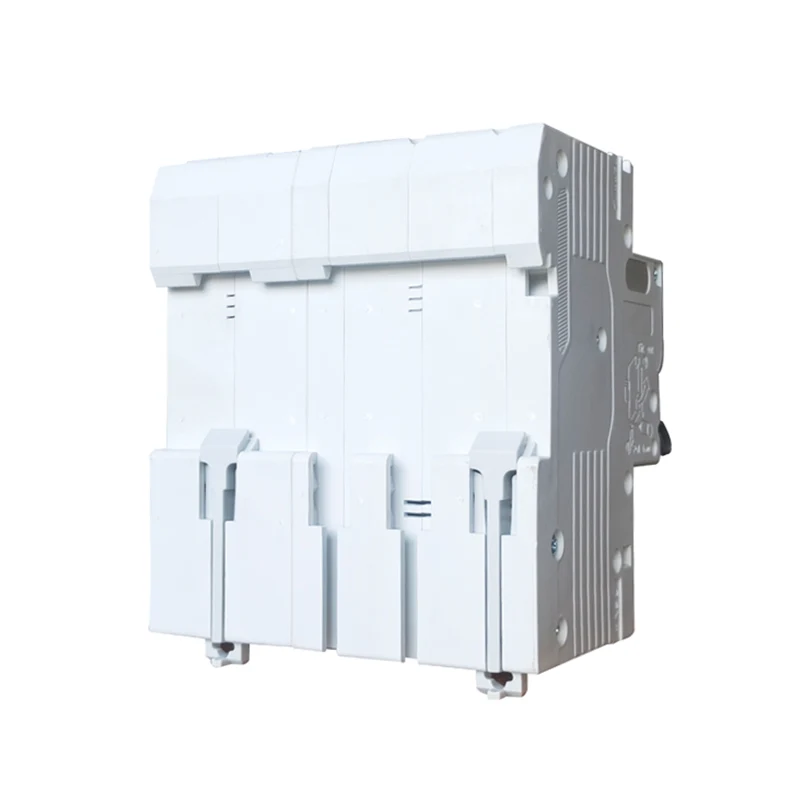

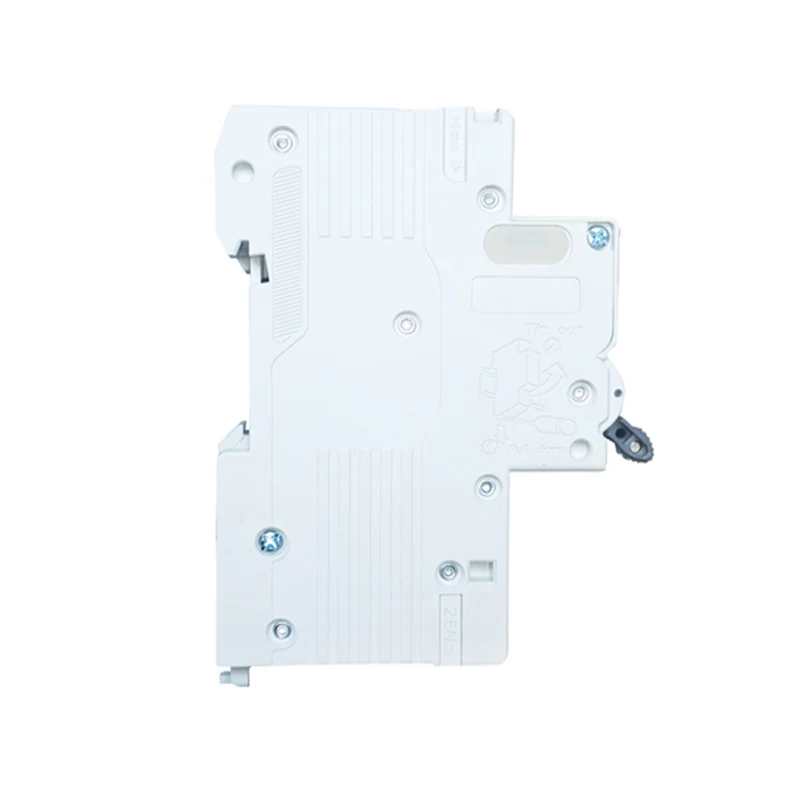

100A 2p 4p Көп функциялы RCBO

STSF2-100 100A 2p 4p Көп функционалды RCBO адам ток соққанда немесе электр желісі ағып кеткенде, кернеуі 230В-400В және номиналды ток 100А болатын тізбекте есептелген айнымалы ток 50/60Гц үшін жарамды. Ағып кету, асқын кернеу және төмен кернеу белгіленген мәндерге жеткенде, қалдық ток сөндіргіші өте қысқа уақыт ішінде жылдам жұмыс істей алады, қуат көзін тез өшіреді. Қалдық ток ажыратқышының бақылау температурасы белгіленген мәнге жеткенде, бақылау жерге қосу сымы қосылмайды. Қосылған кезде өнім персонал мен электр жабдығының қауіпсіздігін қорғау үшін дабыл дыбысын шығарады және Электр желісіндегі шамадан тыс кернеудің салдарынан жабдықтың зақымдалуын болдырмаңыз. Шамадан тыс жүктеме, қысқа тұйықталу, ағып кету, асқын кернеу бар. Төмен кернеуден және жоғары температурадан қорғау функцияларын қалыпты жағдайларда электр құрылғыларын мезгіл-мезгіл қосу және өшіру үшін де пайдалануға болады. Жарықтандыру схемалары, әсіресе өнеркәсіптік және коммерциялық жарықтандыруды тарату жүйелері үшін қолайлы. Өнім шағын көлемді, ықшам құрылымды және басқа ұқсас өнімдерге қарағанда жақсы экономикалық тиімділікке ие. Оның әдемі келбеті бар, Жоғары ажырату қабілеті оны тұрмыстық электр қуатын тарату үшін жақсы таңдау жасайды. Бұл өнім GB/T 16917.1 және IEC 61009-1 стандарттарына сәйкес келеді және CE сертификатын алды.

Үлгі:STFS2-100

Сұрау жіберу

Өнім Сипаттамасы

Үлгі	STFS2-100 Электрлік түрі
Қалдық ток сипаттамалары	AC
Стандартты	IEC/EN 61009-1
Есептік сезімталдықl△n	0,03,0,1,0,3
Полюс №	Полюс: 1P+N+PE; 3P+N+PE
Ағымдағы номиналды (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Номиналды кернеу(V)	240/415В ;230/400В
Номиналды қалдық жұмыс тогы	10ма, 30ма, 100ма, 300ма, 500ма
Номиналды шартты қалдық қысқа тұйықталу ток	6КА
Электр-механикалық төзімділік	4000-нан астам цикл
ФУНКЦИЯ:	ағып кетуден қорғау, Шамадан тыс жүктеме тогын қорғау, қысқа тұйықталудан қорғау, кернеу астында қорғау, артық кернеуден қорғау, Номиналды ток/кернеу реттеледі, Температураны қорғау, Судың түсуі туралы дабыл және т.б.

АЙНАЛДАҒЫ АУА ТЕМПЕРАТУРАСЫ:

1. Қоршаған ортадағы ауаның температурасы -5 1С төмен, +40 С жоғары емес, орташа тәуліктік мәні +35 С аспауы керек.

2. Биіктігі: Орнату алаңының биіктігі 2000 м-ден аспауы керек.

3.Атмосфералық жағдайлар

Ауа таза, максималды температура +40 'С кезінде ауаның салыстырмалы ылғалдылығы 50% жоғары емес. Жоғары салыстырмалы ылғалдылық төмен температурада рұқсат етіледі, мысалы, +20 C,

Салыстырмалы ылғалдылық 90% аспауы керек. Температураның өзгеруіне байланысты кейде қалыпты конденсацияға байланысты тиісті шараларды қабылдауға назар аудару керек.

4. Орнату санаты Орнату санаттары lI және III

Ток және полюстердің саны

100A: Бұл RCBO 100 ампермен есептелгенін көрсетеді. Ағымдық номиналды сөндіргіш қызып кетуді немесе зақым келтірместен үздіксіз өткізе алатын токтың максималды мәні болып табылады.

2p, 4p: Мұндағы «p» полюстердің санын білдіреді, яғни ажыратқышты қосуға болатын тізбек фазаларының санын білдіреді. 2p ажыратқышты екі тізбек фазасына (әдетте Өрт және Нөл) қосуға болатындығын білдіреді, ал 4p оны төрт тізбек фазасына қосуға болатындығын білдіреді (әдетте үш фазалы Өрт және Нөл).

Көп функциялы

Көп функциялы бұл 100A 2p 4p Көп функционалды RCBO әртүрлі қорғаныс функцияларымен жабдықталғанын көрсетеді. Негізгі шамадан тыс жүктемеден және қысқа тұйықталудан қорғаудан басқа, ол ағып кетуден қорғауды, төмен кернеуден қорғауды, асқын кернеуден қорғауды және т.б. температураны қорғау，Су кірісі дабылы，Реттелетін ток және кернеу。Бұл қорғаныстар RCBO-ға тізбектер мен жабдықты толық қорғауды қамтамасыз етуге мүмкіндік береді.

100A 2p 4p Multifunctional RCBO

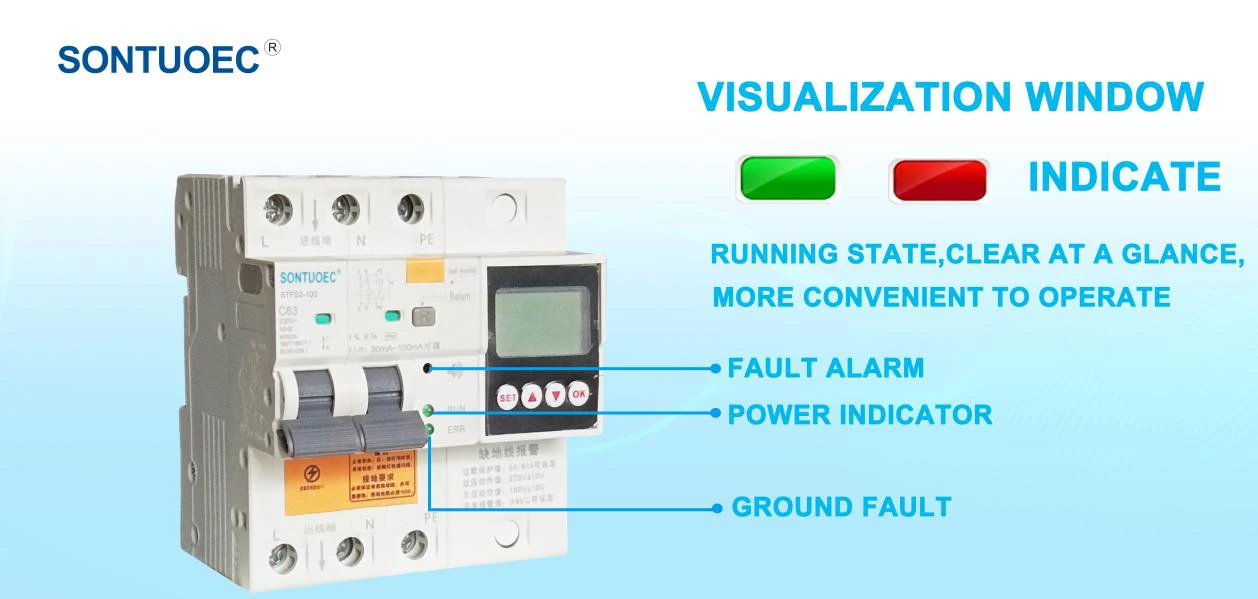

Ескерту!

Ескерту қалыпты күйі: жасыл шам қосулы;

Қалыпты күй: шам өшірулі

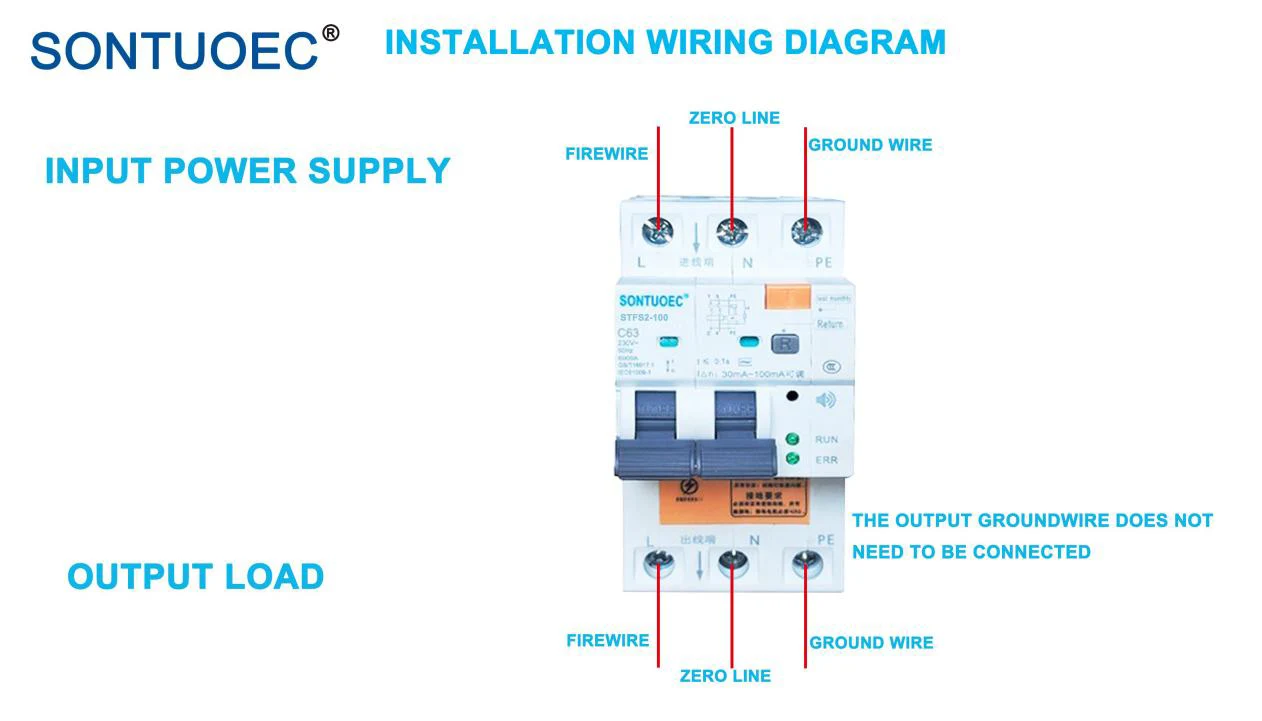

Жерге қосу талаптары:

Кіріс жерге тұйықтау сымының және жерге қосу сымының болуын қамтамасыз ету қажет және жерге қосу кедергісі s 5Q болуы керек!

Қолдану сценарийі

RCBO әртүрлі қорғаныс функцияларына ие болғандықтан, ол көбінесе жеке қауіпсіздікті қажет ететін тізбектерде қолданылады, мысалы, жарықтандыруға арналған электр тізбектері, әлсіз қуат және үйлер мен қоғамдық орындардағы электр құрылғылары. Бұл орындар жиі су мен ылғалмен сипатталады, бұл ағып кету апаттарын оңай тудыруы мүмкін. Сонымен қатар, RCBO перифериялық жарықты басқару схемалары, радиолокациялық жүйелер және геологиялық барлау аспаптары сияқты адам қауіпсіздігі міндетті шарт болып табылатын өнеркәсіптік электр жүйелерінде де қолданылуы мүмкін.
