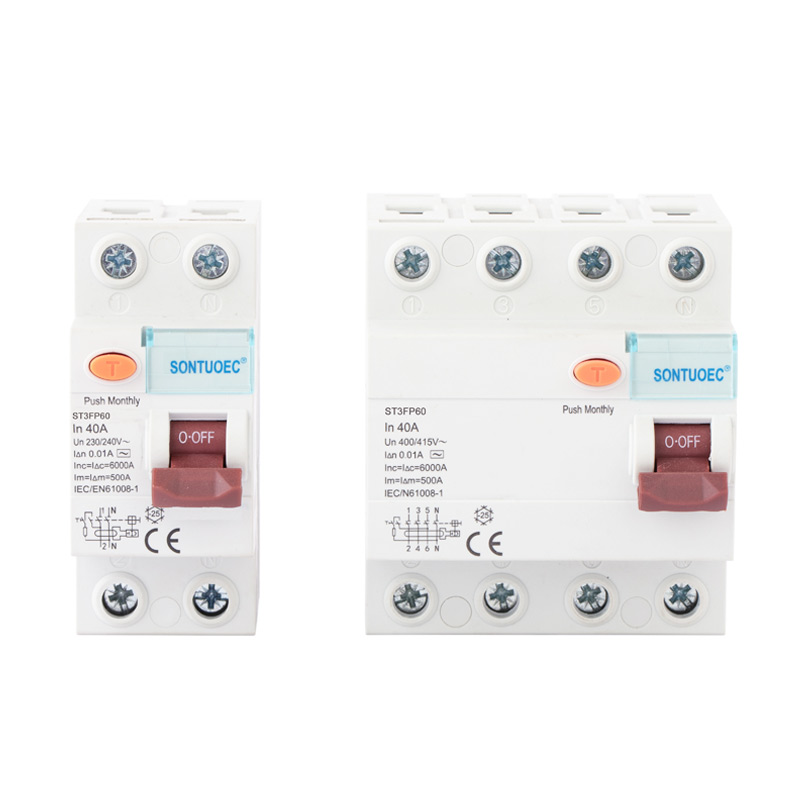

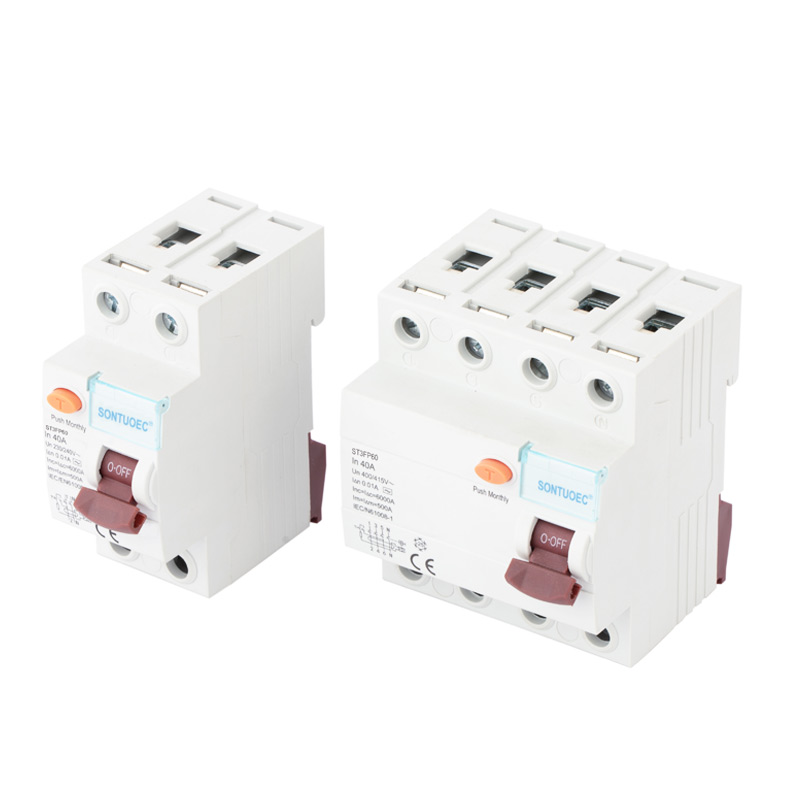

4P 40a / 10МА қалдық ажыратқышы

4P 40a / 10MA-ның ағымдық ток ажыратқышы - 4 полюсті (I.e., 3 фазалы от және нөлдік сымдар), 40 амперде бағаланады және тізбектегі қалдық тогы 10 миллиамптарда немесе одан жоғары кезде тізбекті автоматты түрде кесуге қабілетті. Құрылғы негізінен электр өрттері мен электрлік апаттардың алдын алу және жеке және жабдықтың қауіпсіздігін сақтау үшін қолданылады.

Үлгі:ST3FP60

Сұрау жіберу

Өнім Сипаттамасы

Үлгі:	St3fp60
Стандарт	IEC61008-1
Қалдық қолданыстағы сипаттамалары:	Және және
Полюс жоқ:	2p, 4P
Номиналды ток:	16А, 25А, 32А, 40А, 63а;
Номиналды кернеу:	230/400V айнымалы
Номиналды жиілік:	50/260 Гц
Номиналды қалдық жұмыс істеп тұрған ағымдағы δn:	10МА, 30МА, 100МА, 300МА, 500МА
Номиналды қалдық жұмыс істемейтін ток I δno:	≤0.5δδn
Номиналды қысқа тұйықталу ағымы:	6000а
Шартты қалдық қысқа тұйықталу Қазіргі IδC:	6000а
Ұзақтығы:	Лезде The Tower≤0.1sec
Ағымдағы ауқым қалдық:	0.5δн ~ iδn
Электро-механикалық төзімділік:	4000 цикл
Бекіту моменті:	2.0Нм

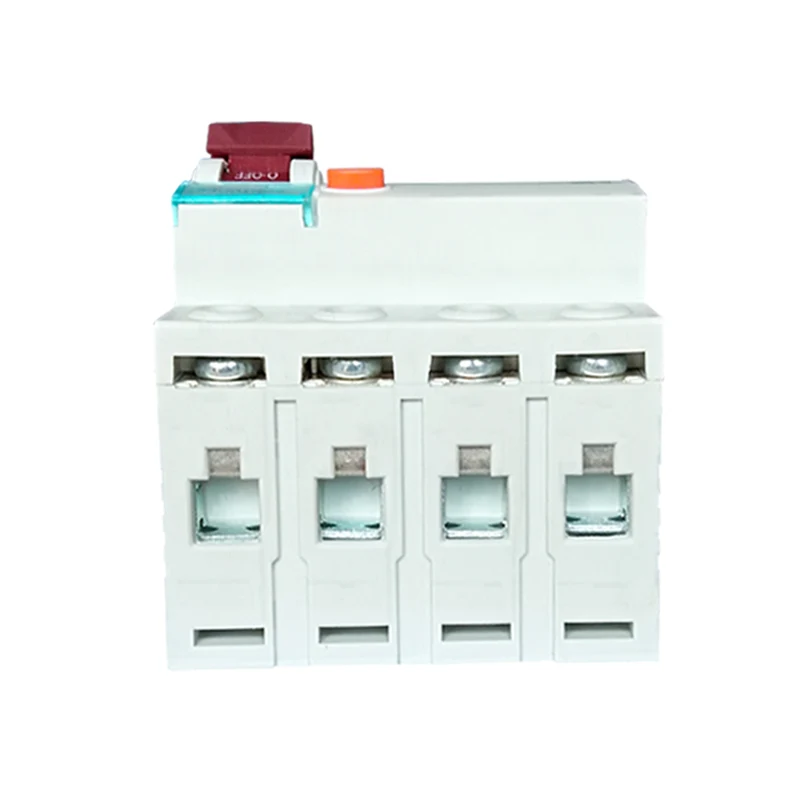

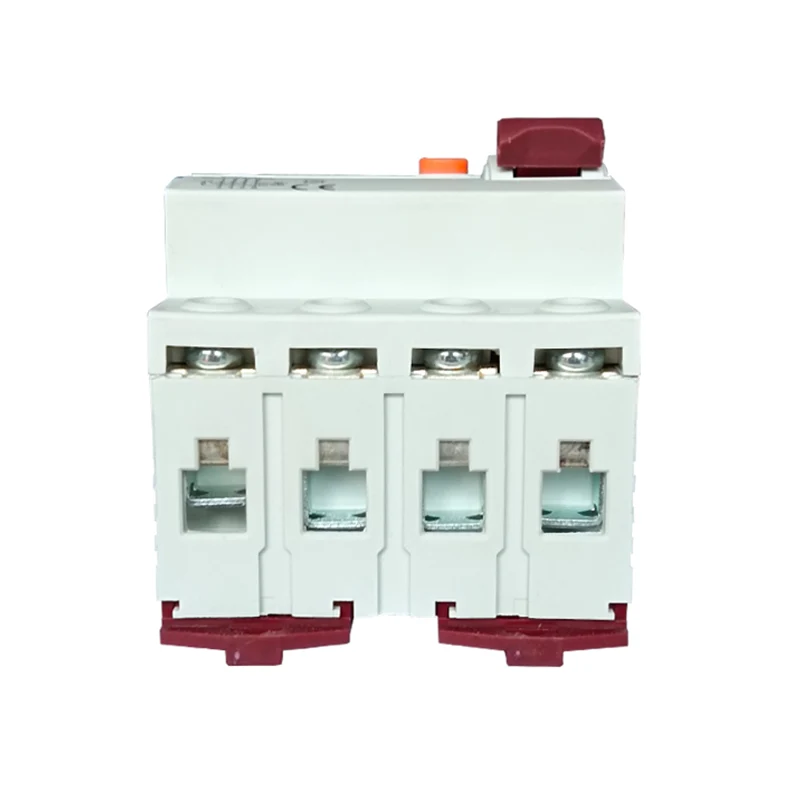

Қосылу терминалы:	Бұрандалы терминалды тірек терминалы қысқышпен
Орнату:	35мм-дин теміржолды орнату

Жұмыс принципі

Бұл ажыратқыштың жұмыс принципі ағымдағы баланстық принципке негізделген. Қалыпты жағдайда, токтарға кіріп, тізбекті қалдыру жүктеме арқылы өтетін сызықта тең болуы керек. Алайда, жолда оқшаулау қатесі болған кезде немесе адам тізбекпен байланыста болған кезде, бұл ағымдық ағып кетуіне әкелуі мүмкін, бұл ағымдағы ағып кетуге әкелуі мүмкін, бұл токтарды токтарды теңгерімсіздендіруге әкелуі мүмкін. Бұл кезде аудандық сөндіргіш ішіндегі ағымдағы трансформатор бұл теңгерімсіз токты анықтайды және оны электрлік сигналға айналдырады. Электрондық тізбек бұл сигналды күшейтеді, салыстыруға және өңдеуге, егер сигнал алдын ала орнатылған шекті мәнге, яғни қалдық тогы 10 миллиалдан жеткенде немесе 10 миллиалдан асып кетсе, ажыратқыш тізбекті тез кеседі.

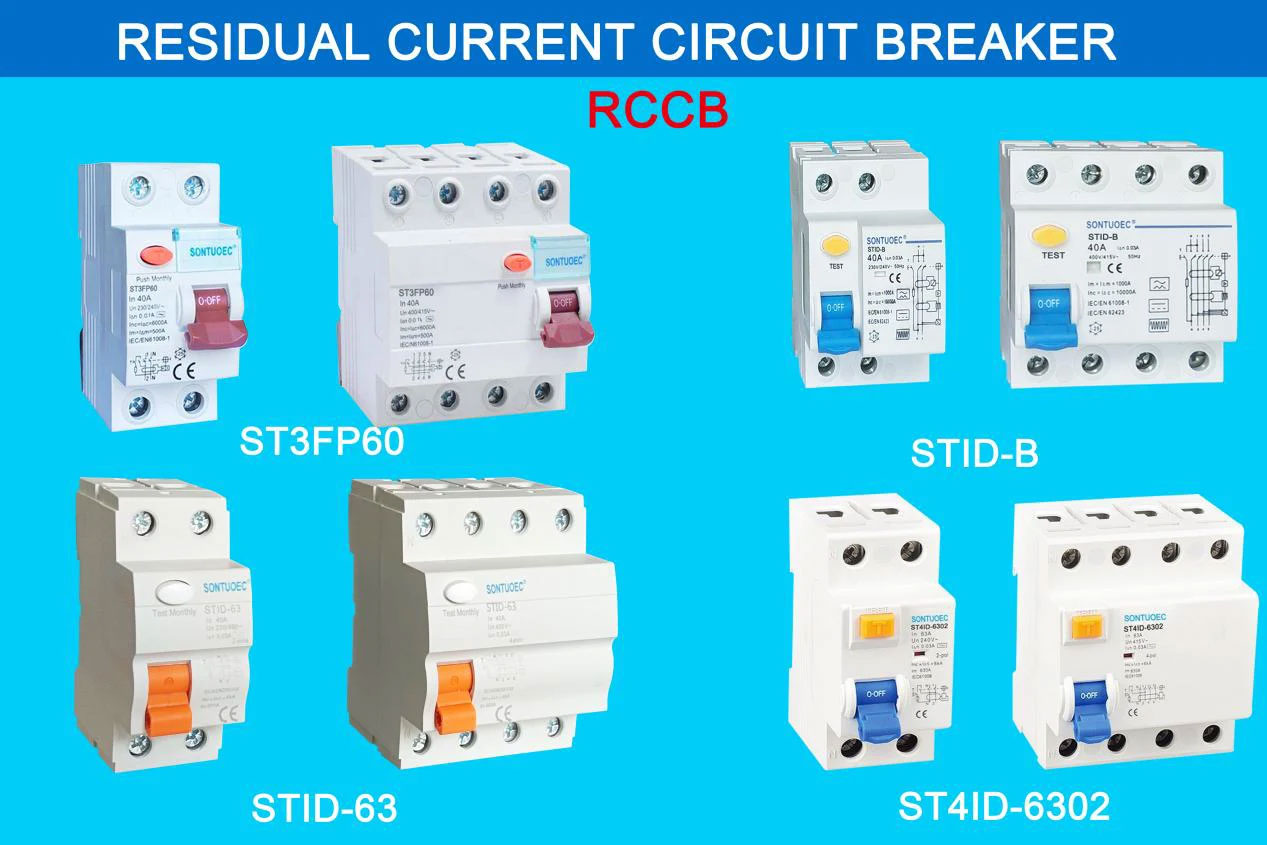

4P 40A/10mA Residual Current Circuit Breaker

Негізгі ерекшеліктері

Жоғары сезімталдық: ағып кетудің ұсақ ағып кетуін (10 мА) анықтай білу және электр тогының соғуы және электр тогының соғуының алдын алу үшін схеманы уақытында кесіп тастаңыз.

Жауап беру: ағып кету тогы анықталғаннан кейін ажыратқышты ажыратқыш электр тізбегін өте қысқа мерзімде кесіп тастайды (әдетте ондаған миллисекундта).

Керемет: Ағып кетудің негізгі функциясына қосымша, ажыратқыштың шамадан тыс жүктеме және қысқа тұйықталу функциясы болуы мүмкін.

Орнату оңай және қолдау: ол әдетте модульденген дизайнды қабылдайды, оны орнату және бөлшектеу оңай. Сонымен қатар, оның қарапайым ішкі құрылымы оны сақтау және күрделі жөндеуді жеңілдетеді.
