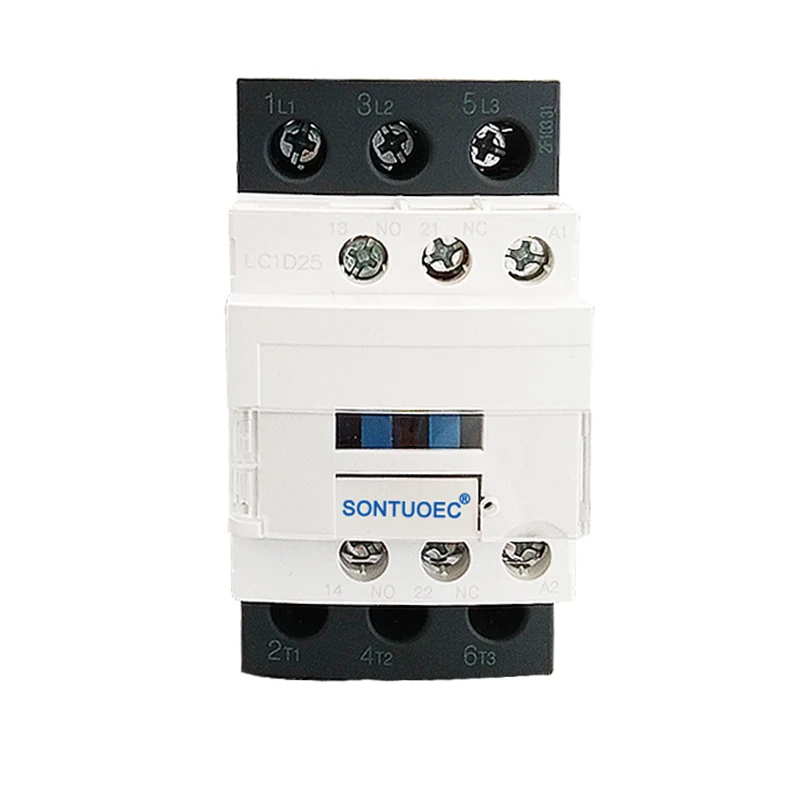

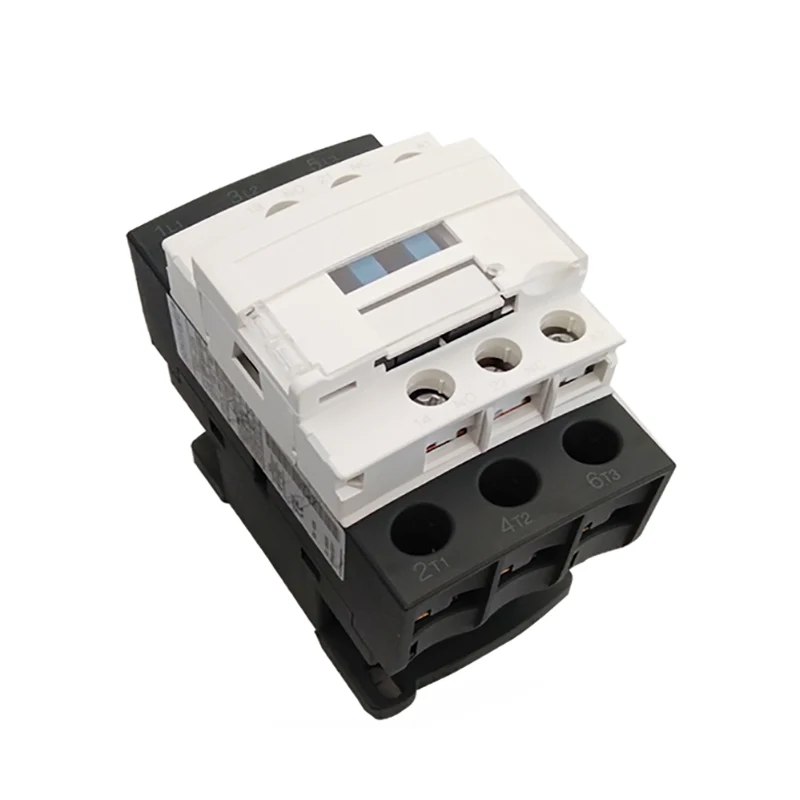

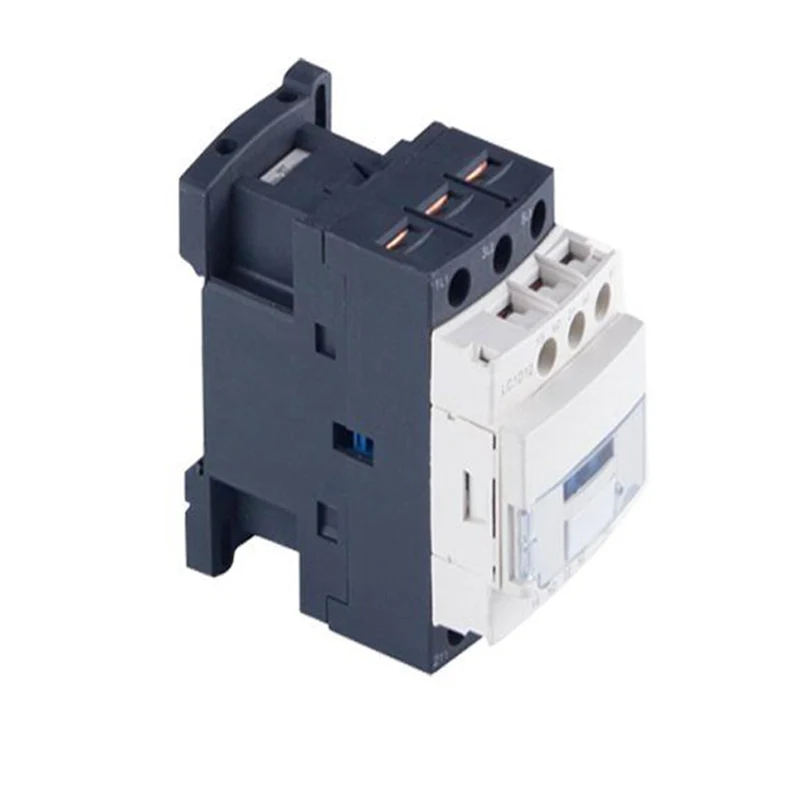

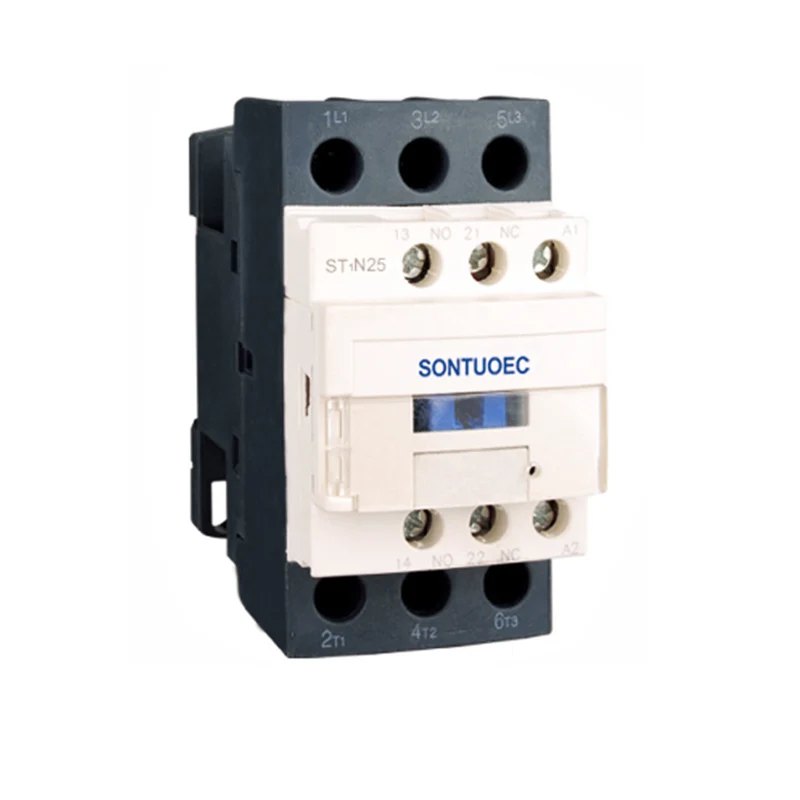

CJX2 3P 25A Айнымалы ток контакторы

CJX2 3P 25a AC Contacher контакторы ұзақ қашықтықтағы тізбектерді қосуға және бұзуға, сонымен қатар айнымалы ток қозғалтқыштарын жиі бастауға және басқаруға жарамды. Сонымен қатар, оны пайдалану үшін электромагниттік бастырғыштарды құру үшін оны тиісті жылу релелерімен пайдалануға болады, онда операциялық шамадан тыс жүктемелер пайда болуы мүмкін.

Үлгі:ST1N

Сұрау жіберу

Өнім Сипаттамасы

Басу		St1n-09	St1n-12	St1n-18	St1n-25	St1n-32	St1n-40	St1n-50	St1n-65	St1n-80	St1n-95
Бағаланған жұмыс ағымы (A)	Ac3	9	12	18	25	32	40	50	65	80	95
Бағаланған жұмыс ағымы (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-кезеңнің стандартты рейтингі Қозғалтқыштар 50 / 60hz Tak (AC-3)	220/30V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500в	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690В	5.5	7.5	10	15	18.5	30	33	37	45	55
Номиналды жылу тогы (A)		20	20	32	40	50	60	80	80	125	125
Электр өмірі	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электр өмірі	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалық өмір (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Байланыс саны	3P + Жоқ					3P + NC + Жоқ
Байланыс саны	3P + NC					3P + NC + Жоқ

Құрылымдық ерекшеліктер

Қорғаныс дизайны: CJX2 3P 25a 3p 25a айнымалы ток контаберісі қорғаныс құрылымын, ол аз көлеммен, жеңіл салмақпен, аз қуатқа және ұзақ өмірге сипатталады.

Тікелей актерлік акция құрылымы: оның әрекет құрылымы тікелей актерлік және байланыстар қосалқы нүктелер болып табылады, бұл сенімділігі мен қауіпсіздігін жақсартады.

Блок типтегі қосалқы байланыс тобы: Көмекші байланыс тобы: Airlage Control Gent, ауа кешіктіру механизмі, механикалық жабылу механизмі және басқа компоненттерді уақытқа кешіктіру контакторы, қайтымды контактор, жұлдыз-дельта стартер және басқа да алынған өнімдерді қалыптастыру үшін қосуға болады.

Техникалық параметрлер

CJX2 (ST1N) Series Series-тің негізгі техникалық параметрлері:

Номиналды кернеу: әр түрлі электр жүйелерінің қажеттіліктерін қанағаттандыру үшін 36V, 110V, 110V, 127V, 220V, 380 В, 380 В және басқа да деңгейлер.

Номиналды ток: әр түрлі модельдерге сәйкес, бағаланған ағымдар 9А-дан 95А-ға дейін.

Коиль Коиль: Айнымалы ток катушкасы 24V, 36V, 48V, 110V, 220V, 320V, 380V, 380V, т.б.

Механикалық және электрлік өмір: Механикалық өмір миллионға созылуы мүмкін, ал электрлік өмір контактордың ұзақ мерзімді тұрақты жұмысын қамтамасыз етеді.

Орнату және техникалық қызмет көрсету

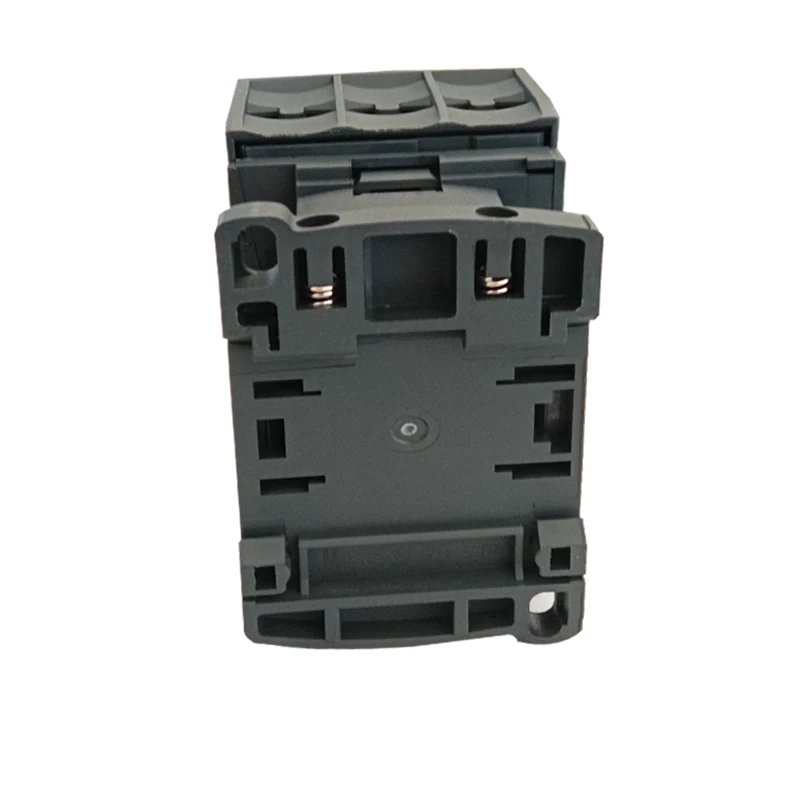

Орнату: CJX2 Type контактілерін екі бұранданы немесе 35 мм (немесе 75 мм) бағыттаушы рельспен орнатуға болады, бұл ыңғайлы және жылдам. Орнату жағдайының сақталуын қамтамасыз ету үшін тиісті техникалық мәліметтерді тексеру керек.

Техникалық қызмет көрсету: Пайдалану кезінде өнімнің барлық бөліктерін үнемі тексеріп отыру керек, бұл жылжымалы бөлшектердің жабысып қалмауы керек және бекіткіштер босатылмайды. Егер зақым болса, оны контактордың қалыпты жұмысын қамтамасыз ету үшін уақытында ауыстыру керек.

CJX2 3P 25A AC Contactor
