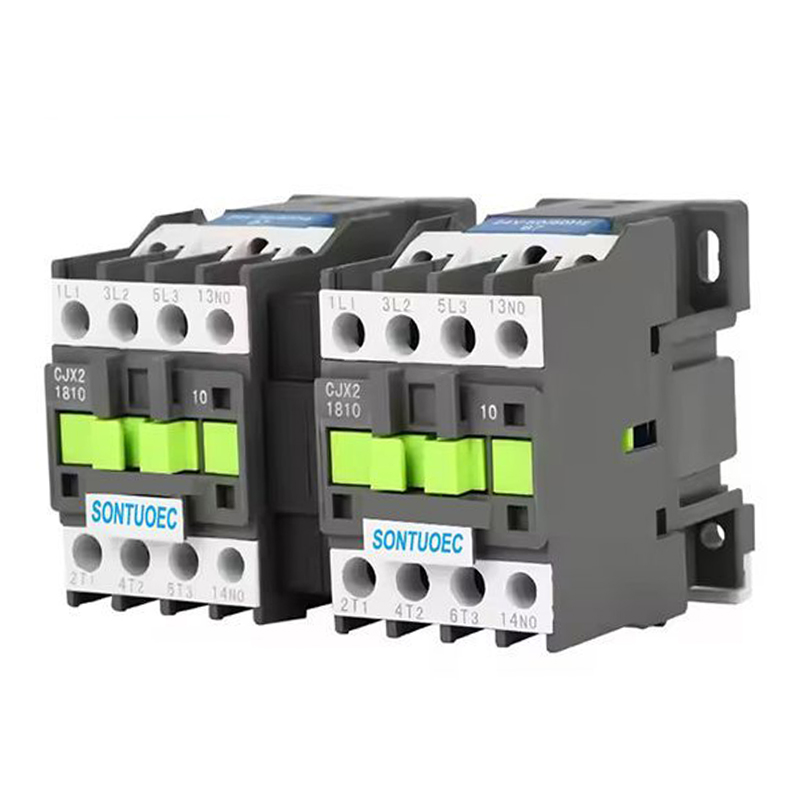

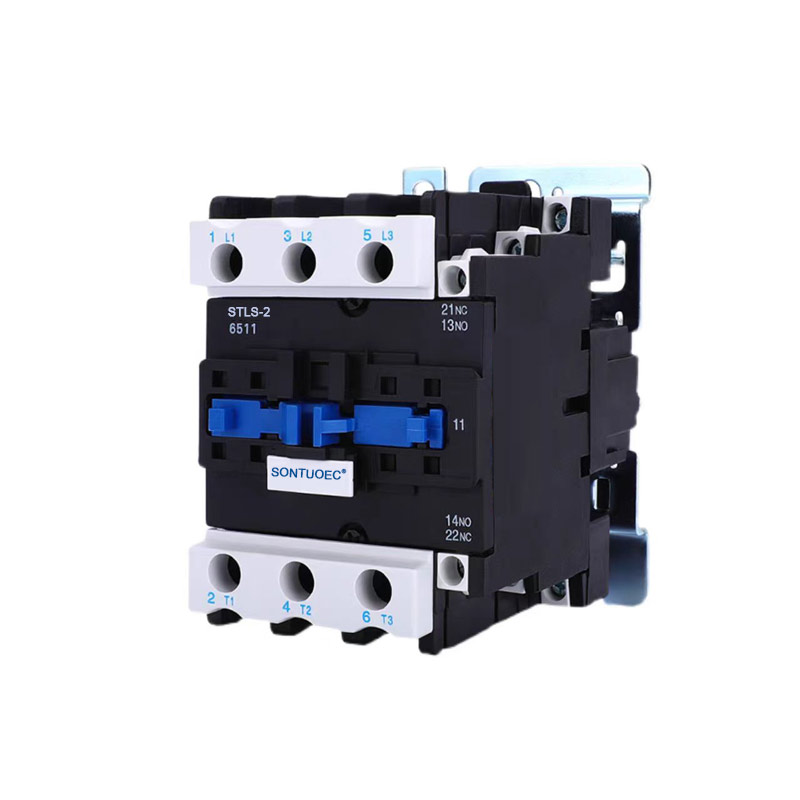

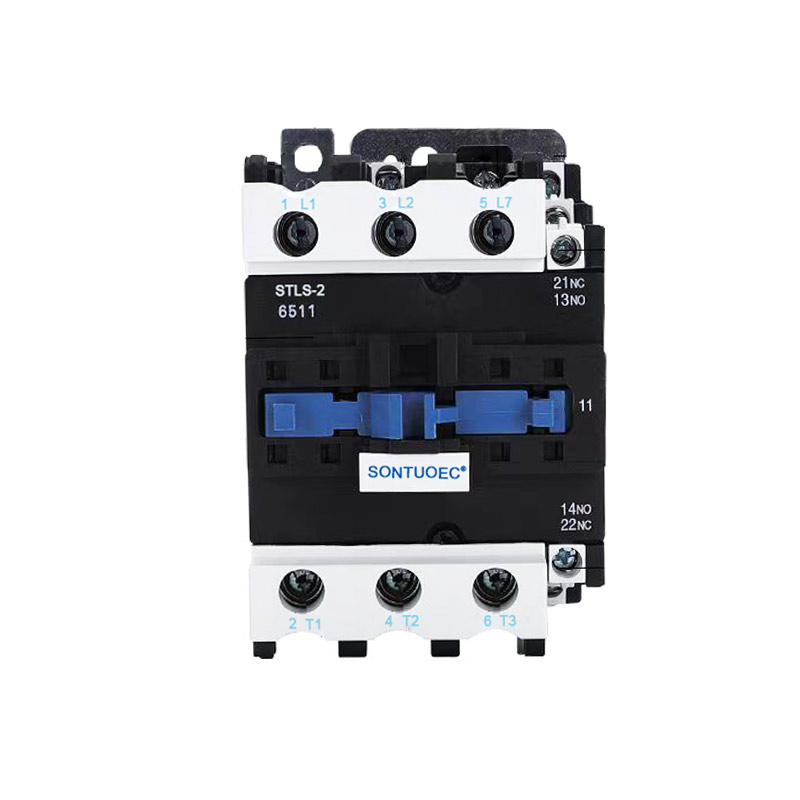

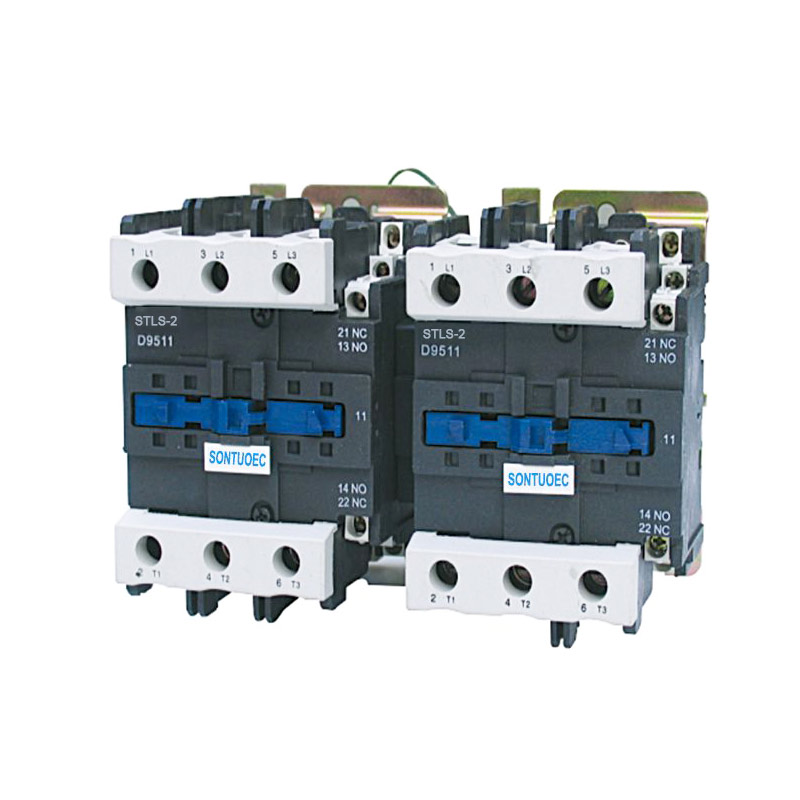

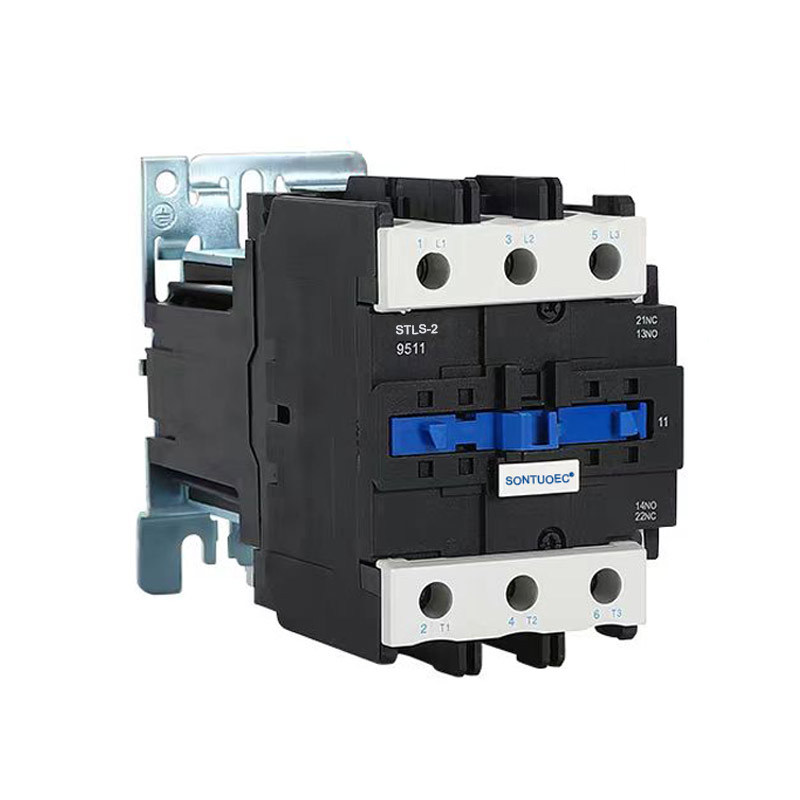

Stls-2(Cjx2) сериялы механикалық блоктаушы контактор

Stls-2(Cjx2) сериялы механикалық блоктаушы контакторы номиналды кернеуі 660В айнымалы ток 50Гц, ток 620А, қозғалтқышты басқару үшін конверттелетін тізбектерде пайдалануға жарамды. Бұл механикалық блоктау құрылғысы екі конверттелетін контакторлардың контактілерін ауыстыруды қамтамасыз етеді. Ол IEC60947-4-1 стандарттарына сәйкес келеді.

Үлгі:STLS-2(CJX2)

Сұрау жіберу

Өнім Сипаттамасы

Түр		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Номиналды оқшаулау кернеуі		660	660	660	660	660	660	660	660	660	660
кәдімгі термиялық		20	24	32	40	50	60	75	80	110	125
ток		20	24	32	40	50	60	75	80	110	125
Жұмысқа жарамды		9	12	16	25	32	40	50	63	80	95
ток		9	12	16	25	32	40	50	63	80	95
бақыланады	220 В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
қуат (кВт)	380 В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 В	4	5.5	9	11	15	22	35	37	45	45
	440 В	4	5.5	9	11	15	22	30	37	45	45
	660 В	5.5	7.5	10	15	18.5	30	33	37	45	45
Ескерту		орнату					орнату
		реле екі бұранданы пайдалана алады					реле үш болуы мүмкін
		сонымен қатар 35 мм пайдаланыңыз					бұрандаларды, сондай-ақ пайдаланыңыз
		орнату рельсі					75 мм немесе 35 мм орнату
							темір жол

Құрылымы және сипаттамалары

Құрылымы:

3P айнымалы ток контакторы әдетте электромагниттік жүйеден (соның ішінде катушкадан, өзекшеден және т.б.), жанасу жүйесінен (негізгі контакт пен қосалқы контактіні қоса), доға сөндіргіш құрылғы мен қабықшадан және басқа бөліктерден тұрады. Олардың ішінде негізгі контакт жоғары ток өткізу үшін, ал қосалқы контакт басқару сигналдарының берілуі мен кері байланысын жүзеге асыру үшін қолданылады.

Ерекше өзгешеліктері:

Үш тәуелсіз контактімен ол бір уақытта үш фазалы қуатты және бір нөлдік желіні басқара алады.

Байланыс жүйесі жақсы өткізгіштігі мен тозуға төзімділігі жоғары сапалы материалдардан жасалған.

Электромагниттік жүйеде контактілерді сенімді түрде қосу және босату үшін жеткілікті сору күші бар.

Доғаны сөндіру құрылғысы контактілерді зақымданудан қорғай отырып, контактілерді ажыратқанда пайда болатын доғаны тиімді түрде сөндіре алады.

Stls-2(Cjx2) сериялы механикалық блоктау контакторы 660В айнымалы ток 50Гц немесе 60Гц номиналды кернеуді, 95А дейін номиналды токты тізбектерде пайдалануға, айнымалы ток қозғалтқышын жасау және үзу, жиі қосу және басқару үшін жарамды. Көмекші контактор блогымен, таймерді кешіктірумен және машинаны блоктау құрылғысымен және т. Жылу релесі арқылы ол электромагниттік стартерге біріктіріледі. Контактор IEC 60947-1 стандартына сәйкес жасалған.

Жұмыс принципі

3P айнымалы ток контакторының катушкасы қуатталған кезде, темір өзегі магнетизмді тудырады және контакт жүйесін жабуға тартады, осылайша үш фазалы қуат көзі мен нөлдік сымды қосады. Орамның кернеуі жойылған кезде, ядро магнетизмін жоғалтады және серіппенің әсерінен байланыс жүйесі бөлінеді, осылайша үш фазалы қоректендіру көзі нөлдік желіден ажыратылады. Осылайша, 3P айнымалы ток контакторы электр жүктемелерін қашықтан басқаруды жүзеге асыра алады.

Қолдану сценарийлері

3P айнымалы ток контакторы үш фазалы қуатты және бір нөлдік желіні бір уақытта басқаруды қажет ететін әртүрлі қуат жүйелерінде кеңінен қолданылады, мысалы:

Өнеркәсіптік автоматтандыру өрісі: қозғалтқышты іске қосу, тоқтату және кері операцияларды басқару үшін қолданылады.

Қуат жүйесі: қашықтан басқаруды жүзеге асыру және қуат жүйесін қорғау үшін қолданылады.

Ғимаратты автоматтандыру: жарықтандыруды, ауаны баптауды және басқа жабдықтарды іске қосу және тоқтатуды басқару үшін қолданылады.
