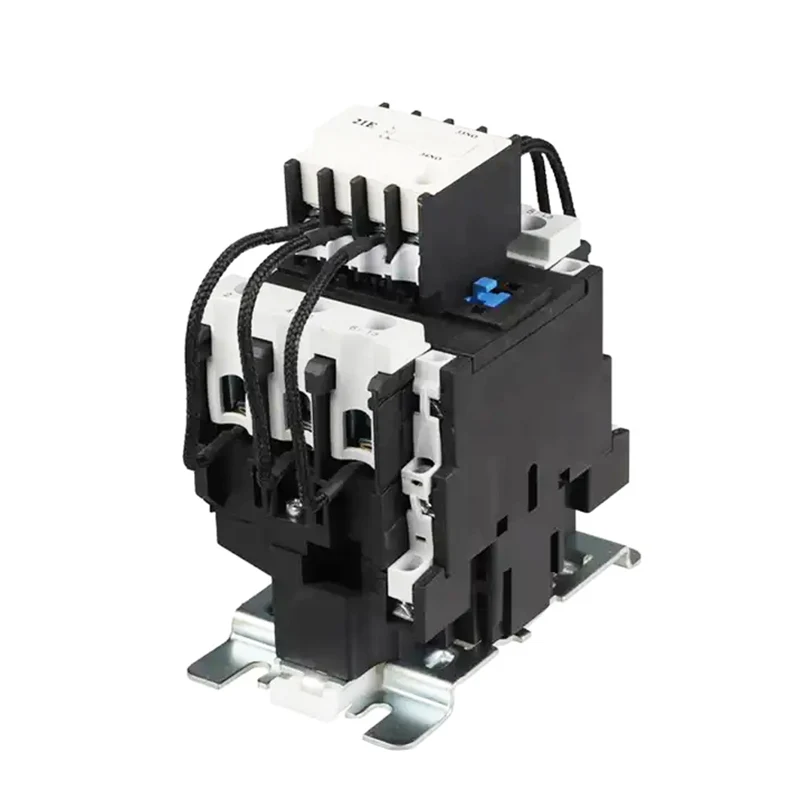

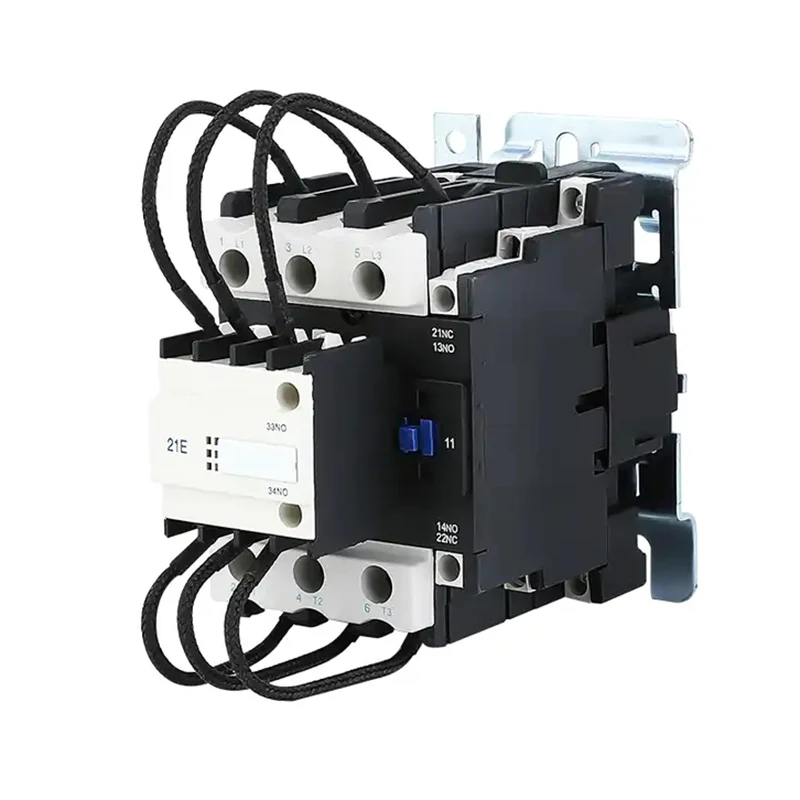

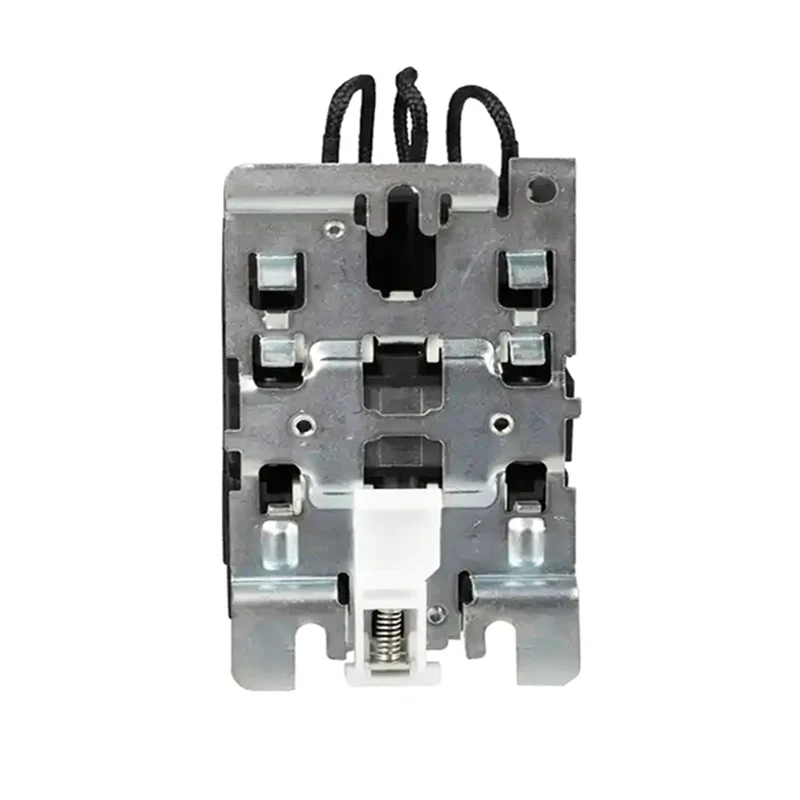

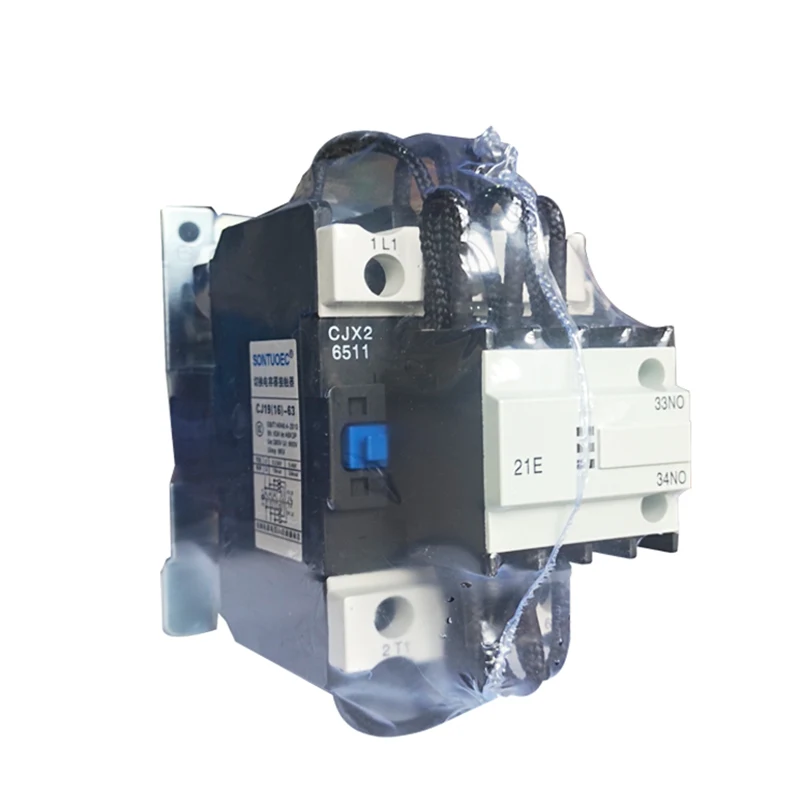

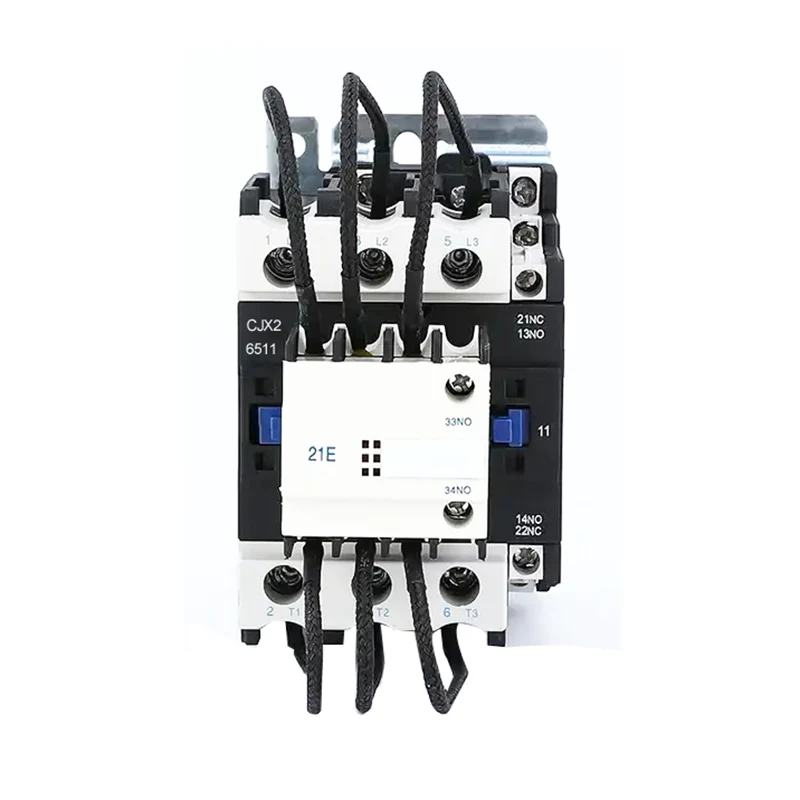

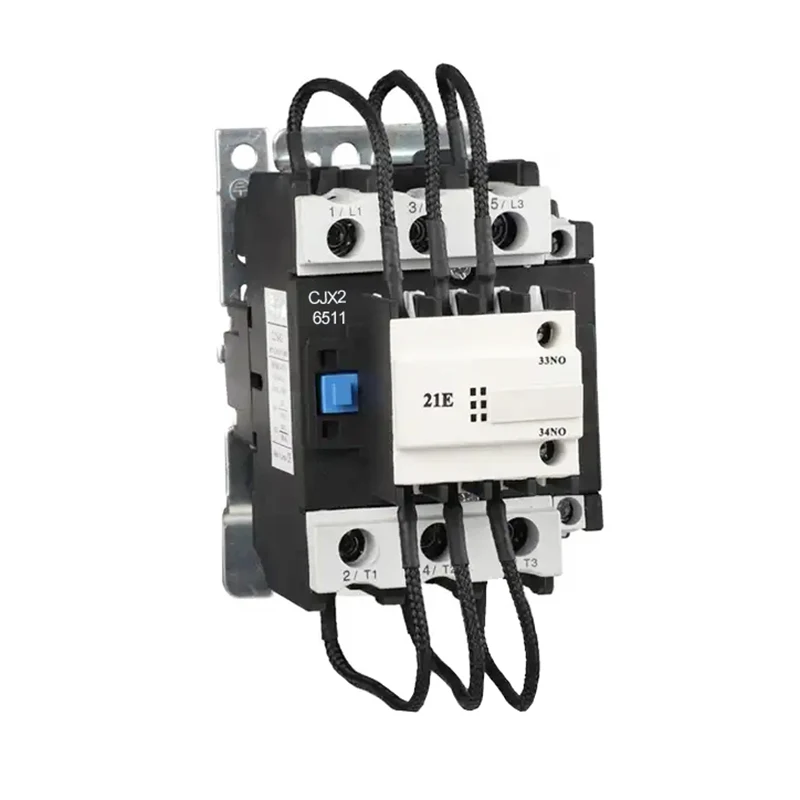

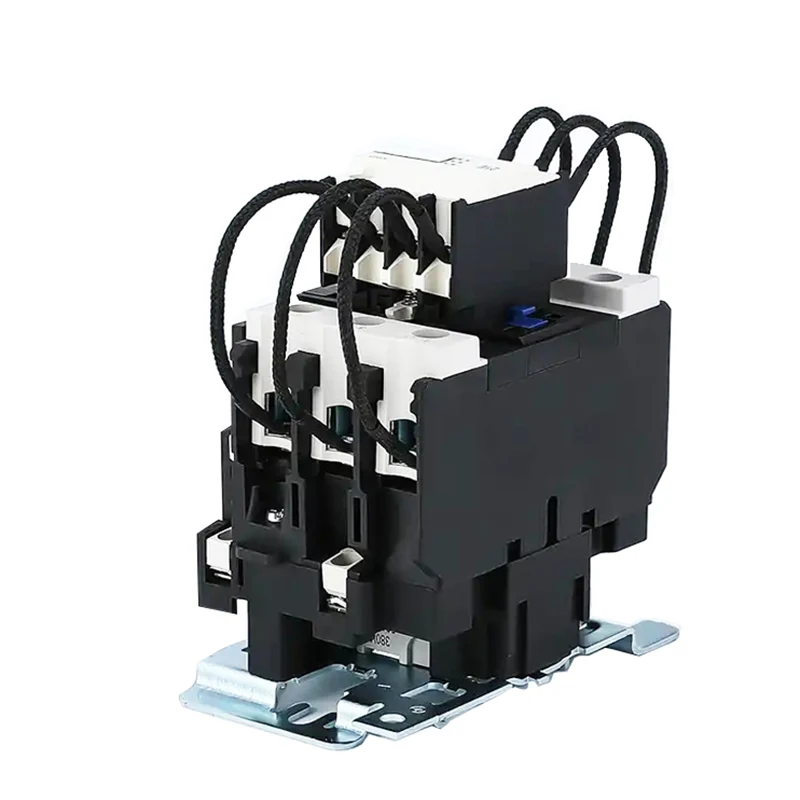

Айнымалы ток магниттік контакторы

Айнымалы ток магниттік контактісі AC 50HZ немесе 60HZ, 380 В-ға дейін, 380 В-ға дейін, LV реактивті қуат тізбегіндегі жұмыс істеп тұрған немесе коммутациялық басқару құрылғысы үшін қолданылады. Антисурге құралы бар, ол жабылудың әсерін азайтып, арадан тыс жүктемеге кедергі келтіруі мүмкін.

Сұрау жіберу

Өнім Сипаттамасы

Басу		Cj19-09	CJ19-12	Cj19-18	CJ19-25	CJ19-32	Cj19-40	Cj19-50	CJ19-65	CJ19-80	CJ19-95
Бағаланған жұмыс ағымы (A)	Ac3	9	12	18	25	32	40	50	65	80	95
Бағаланған жұмыс ағымы (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-кезеңнің стандартты рейтингі Қозғалтқыштар 50 / 60hz Tak (AC-3)	220/30V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500в	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690В	5.5	7.5	10	15	18.5	30	33	37	45	55
Номиналды жылу тогы (A)		20	20	32	40	50	60	80	80	125	125
Электр өмірі	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электр өмірі	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалық өмір (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Байланыс саны	3P + Жоқ					3P + NC + Жоқ
Байланыс саны	3P + NC					3P + NC + Жоқ

SCJ19 Комплектутрді коммутациялық конденсатор түрі Контактор 50 Гц немесе 60 Гц, 380 В-ға дейін, 380 В-ға дейін, LV реактивті қуат тізбегіндегі жұмыс істеп тұрған немесе коммутациялық коммутациялық құрылғы үшін қолданылады. Антисурге құралы бар, ол жабылудың әсерін азайтып, арадан тыс жүктемеге кедергі келтіруі мүмкін.

Жұмыс принципі

Айнымалы ток магниттік контактінің жұмыс принципі электромагниттік индукция мен магниттік күшке негізделген. Катушка қуатталған кезде, құрылған магнит өрісі үтік өзегін тартады және контактілерді жабады, осылайша тізбекті ашады. Катушкасы қуатталған кезде, магнит өрісі жоғалады, үтік корпусы көктемнің әсерінен қалпына келтіріледі, контакт бұзылады және тізбек ажыратылады. Осылайша, айнымалы ток магниттік контактісі айнымалы ток тізбегінің бақылауын жүзеге асырады.

Құрылымы және құрамы

Айнымалы ток магниттік контактісі негізінен келесі бөлшектерден тұрады:

Электромагниттік жүйе: магнит өрісі мен магниттік әрекетті құруға арналған негізгі бөліктері болып табылатын катушкалар, өзегі және арматура сияқты компоненттерді қамтиды.

Байланыс жүйесі: тізбекті қосу және өшіру үшін пайдаланылатын негізгі контакт және қосалқы контакті бар. Негізгі байланыстар әдетте үлкен токтарды тасымалдау үшін қолданылады, ал көмекші контактілер әртүрлі басқару функцияларын жүзеге асыру үшін пайдаланылады.

ARC сөндіргіш құрылғысы: Контакт ажыратылған кезде доғаны сөндіру үшін қолданылады, доғаның контактінің зақымдалуына жол бермеу.

Басқа компоненттер: серіппелер, жақшалар, корректар, корпус және т.б., контактордың қалыпты жұмысын қамтамасыз ету үшін компоненттерді бекіту және қолдау үшін қолданылады.

Құрылымның ерекшеліктері

1.Олдан тұратын контактор, рұқсат етілген мәнде коммутацияланған кернеуді шектей алады.

2. Контактор тікелей қосарланған қосарланған құрылым, актерлік механизмі ептілік, қолмен тексеруге оңай, контактілерді ауыстыру үшін, қолмен, ықшам құрылымды тексеру оңай.

3. Қақпақтан қорғалған, қауіпсіз және сенімді қорғалған терминалды блок.

4.Текені бұрандалармен немесе стандартты рельстен бекітуге болады.

Жұмыс және монтаж шарттары

(1) Қоршаған орта температурасы: -5 ℃ - + 40 ₸, орташа температура 24 сағат ішінде орташа температура + 35 ₸ қарағанда жоғары болмауы керек.

(2) Атмосфералық жағдай: атмосфералық атмосфера + 40 ℃, ол кезде + 40 ℃. Ең аз мөлшерде орташа температура + 25 ₸

(3) орнату кезінде 2000 м биіктікте.

(4) Ластану класы: 3 класс

(5) Орнату класы: III

(6) Орнату жағдайы: Бекіткіш беті және тік жазықтықтың көлбеуі ± 5 ° аспайды, және оны айтарлықтай әсер ету және дірілмейді, бұл жерді дірілдетпейді.

Негізгі ерекшеліктері

Сенімді жұмыс: айнымалы ток магниттік контактісі жоғары сапалы материалдардан және жоғары сапалы өндіріс процесінен жасалған, олар жоғары сенімділігі мен тұрақтылығы жоғары.

Ұзақ уақытқа қызмет ету мерзімі: байланыс жүйесі токқа төзімді материалдардан жасалған, олар үлкен ток және кернеулі күйзелістерге төтеп бере алады, бұл қызмет көрсету мерзімін ұзартады.

Қолдау оңай: құрылымы ақылға қонымды, оңай бөлшектеуге және жөндеуге, техникалық қызмет көрсету құнын төмендетеді.

Әр түрлі техникалық сипаттамалар: Әр түрлі пайдаланушылардың қажеттіліктерін қанағаттандыру үшін айнымалы ток магниттік контактінің әр түрлі техникалық сипаттамалары мен модельдері бар, олардың әр түрлі деңгейлері, кернеу деңгейлері және қосалқы байланыс конфигурациясы.
