LC1-n Айнымалы ток контакторы

LC1-N Type контакторлары 50 Гц немесе 60 Гц, кернеулерде, 660 В (кейбір модельдер үшін 690 В дейін) және 95А дейін токтарда қолданылады. Ол ұзақ қашықтықта тізбектерді қосу және бұзу үшін қолданылады, сонымен қатар айнымалы ток қозғалтқыштарын жиі бастайды және басқарады.

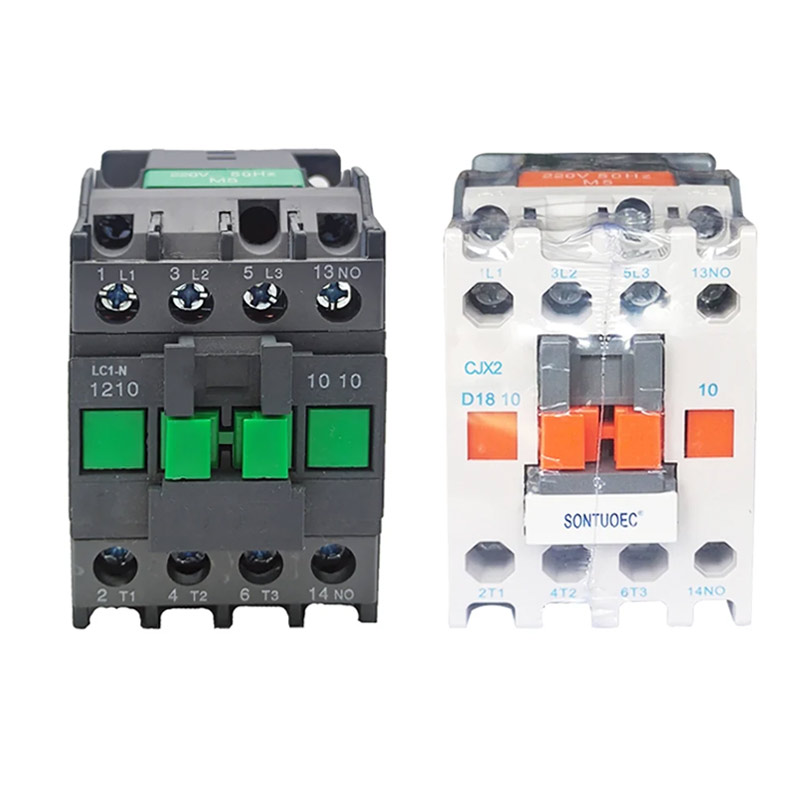

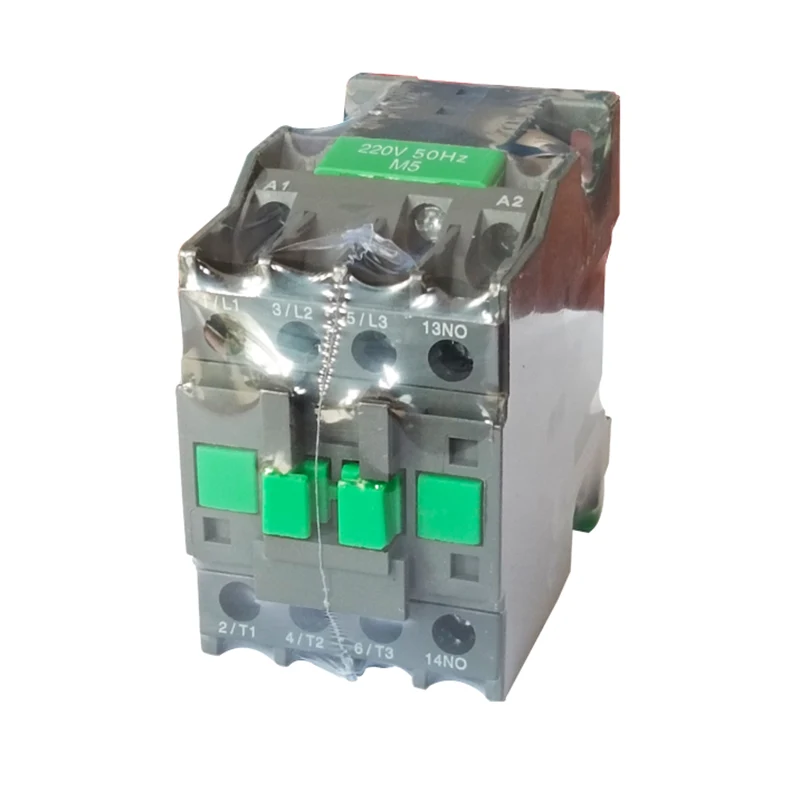

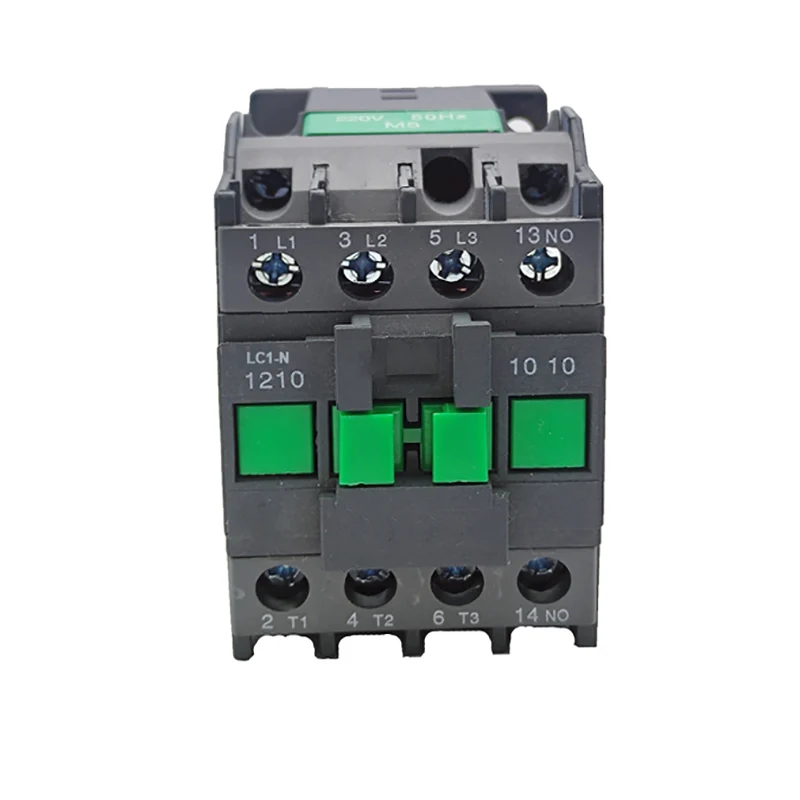

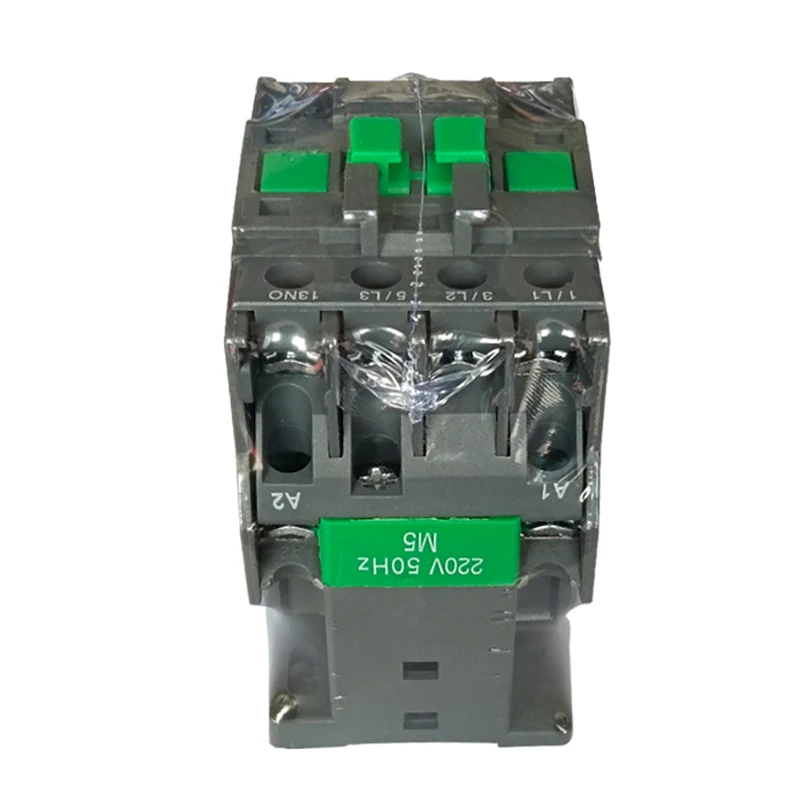

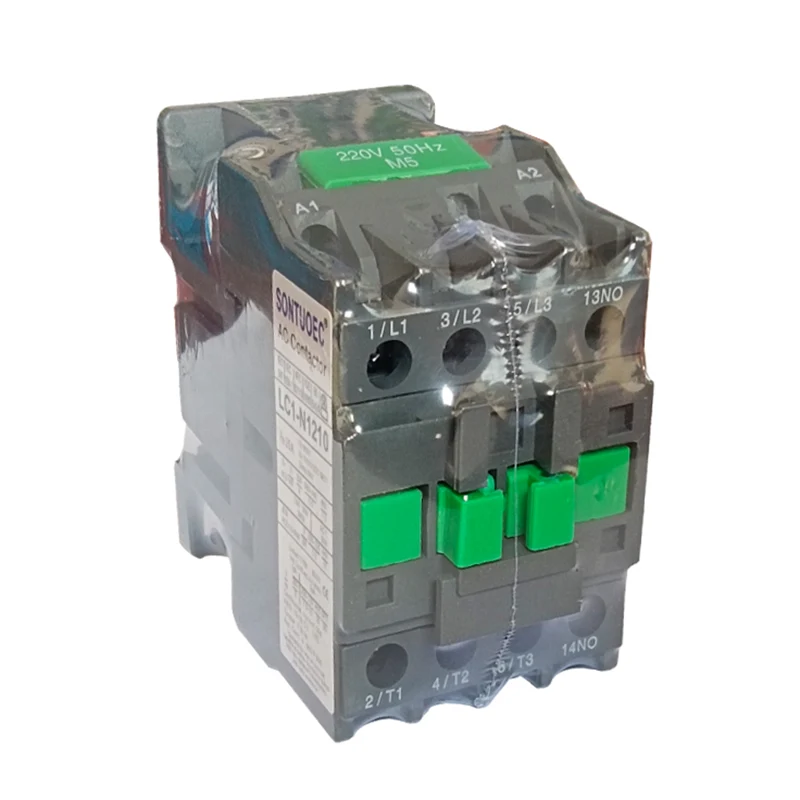

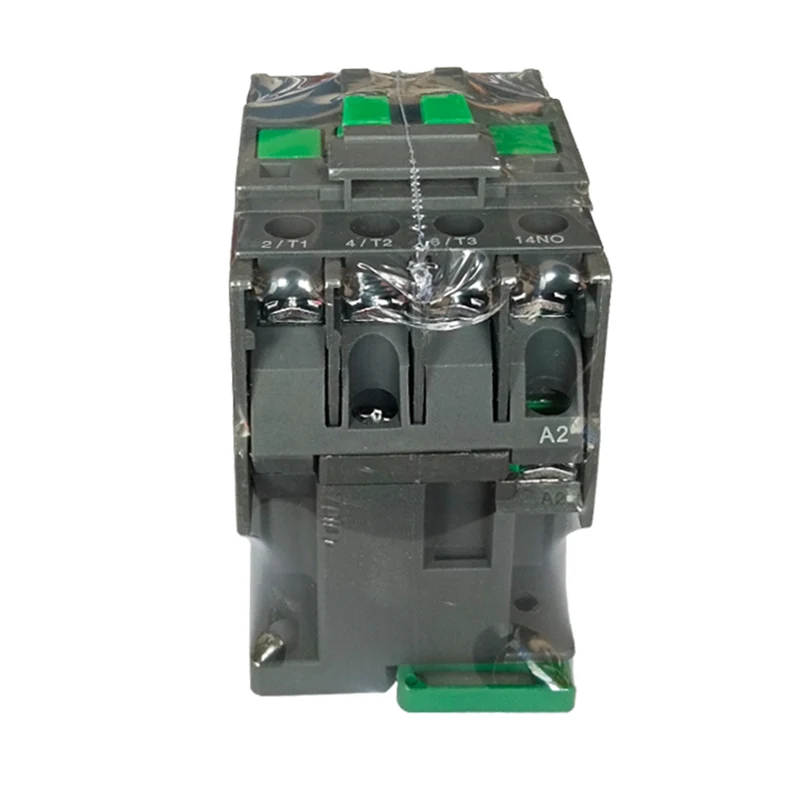

Үлгі:LC1-N1210

Сұрау жіберу

Өнім Сипаттамасы

Басу		LCI-N09	Lc1-n12	LC1-N18	Lc1-n25	Lc1-n32	LC1-N40	Lc1-n50	Lc1-n65	LC1-N80	Lc1-n95
Бағаланған жұмыс ағымы (A)	Ac3	9	12	18	25	32	40	50	65	80	95
Бағаланған жұмыс ағымы (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-кезеңнің стандартты рейтингі Қозғалтқыштар 50 / 60hz Tak (AC-3)	220/30V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500в	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690В	5.5	7.5	10	15	18.5	30	33	37	45	55
Номиналды жылу тогы (A)		20	20	32	40	50	60	80	80	125	125
Электр өмірі	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электр өмірі	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалық өмір (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Байланыс саны	3P + Жоқ					3P + NC + Жоқ
Байланыс саны	3P + NC					3P + NC + Жоқ

Құрылымдық ерекшеліктер

Модульдік дизайн: айнымалы ток контакторы файлдық контактордың толық функциясы бар модульдік дизайнды қабылдайды, бұл пайдаланушыларға қажеттіліктеріне сәйкес таңдау және біріктіруге ыңғайлы.

Электромагниттік жүйе: электромагниттік катушкалар мен темір өзек, контактордың маңызды бөлігі болып табылады, ол контактордың маңызды бөлігі болып табылады, бұл контактілерді жабу және ажырату үшін оған сүйенеді.

Байланыс жүйесі: негізгі контакт және қосалқы байланыс. Негізгі байланыс негізгі тізбекті қосу және бұзу және үлкен токты басқару үшін қолданылады; Көмекші байланыс түрлі бақылау әдістерінің талаптарын қанағаттандыру үшін басқару тізбегінде орналасқан.

ARC сөндіру жүйесі: ARC сөндіретін құрылғымен, әдетте жартылай жабылған бойлық слэйді сығғыш қақпағымен жабдықталған және контактілердің доғалы тізбекті бұзған тізбегімен жабдықталған, контактілердің арықтардың тізбегімен жабдықталған, контактілердің контактілерге зақымдануын азайтыңыз.

Жұмыс принципі

Басқару тізбегі қуатталған кезде, электромагниттік катушкалар компрессордың негізгі тізбегін жабу үшін, контактілерді жабу үшін, контактілерді жабу үшін, электромагниттік катушканы құрайтын магнит өрісін жасайды. Басқару тізбегі қуатталған кезде, магнит өрісі жоғалған кезде, магнит өрісі жоғалады, үтік корпусы көктемнің әсерінен қалпына келтіріледі, контакт ажыратылады және компрессордың негізгі тізбегі де ажыратылады.
