Str2-d33 жылу шамадан тыс жүктеме эстафетасы

STR2-D33 жылу шамалары Электр тогының жылу эффектісі қағидаты бойынша шығады. Мотор шамадан тыс жүктелген кезде, оның ағымдағы өсуі жоғарылайды, жылу элементінің термиялық шамадан тыс эстафетасында қыздыруға әкеледі. Бұл жылу биметалға ауысады, ол жылу кеңеюінің әр түрлі коэффициенттері бар екі металдан жасалған, сондықтан ол қызған кезде бүгіледі. Иілу белгілі бір нүктеге жеткенде, ол механикалық құрылғыны, әдетте контактіді қозғалтады, бұл қозғалтқышқа қуат көзін ажыратады, осылайша оны зақымдандырады.

Сұрау жіберу

Өнім Сипаттамасы

Ерекшеліктер:

Өнім Есім	Термиялық шамадан тыс жүктеме эстафетасы
Улгі	St2-d33
Материал	Пластикалық, электронды компоненттер
Жылу Байланысу	1NO + 1NC
Жылу Релярланған ток	23А-93А	Pls токқа назар аударыңыз тау тізбектері
Str2-93	Реттелетін ағымдық ауқым (A) параметрі	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Жиілік	660В
Сынып класы	50/260 Гц
Түр	Сурет көрсетілгендей

Техникалық параметрлер

Улгі	Номиналды ток	Жоқ.	Орнату ауқымы (a)	Контакторы үшін
Str2-25	25	1301	0,1 ~ 0,12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0,16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0,4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25/32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25/32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Негізгі функциялар

Шамадан тыс жүктемеден қорғау: Мотордың жүктемесі оның бағасы оның бағаланған мәнінен асып кетсе, жылу шамадан тыс жүктеме эстафетасы мотордың қызып кетуіне және зақымдануына жол бермеу үшін электр қуатын өшіреді.

Қызып кетуден қорғау: егер мотор қандай-да бір себептермен қатты қызып кетсе (мысалы, қоршаған орта температурасы немесе нашар жылуды тарату), жылу шамасы электрмен жабдықтауды тоқтатады.

Индикатор функциясы: Көптеген терральды шамадан тыс жүктеме фигуралары бар, ол индикатор функциясы бар, ол мотор шамадан тыс немесе қызып кеткен кезде, егер оператор уақытылы таба алады.

Автоматты түрде эстроу-релье эстафеталық релеп, рейтингі 50/60 Гц, рейтингтік кернеуде, рейтингі 0,1-93а.

Қолдану сценарийлері

Термиялық шамадан тыс эстафеталар әр түрлі өндірістік және коммерциялық ортада, әсіресе электр қозғалтқыш дискілерін қажет ететін жабдықта кеңінен қолданылады. Мысалы, олар сорғыларда, компрессорларда, жанкүйерлерде, конвейерлерде және басқа да механикалық жабдықтарда, сондай-ақ мұндай жабдықтың шамадан тыс жүктеме немесе қызып кету жағдайында болуы мүмкін екенін қамтамасыз ету үшін пайдаланылады.

Таңдау және орнату

Термиялық шамадан тыс жүктеме релесін таңдағанда, қозғалтқыштың қуаты, жұмыс ортасы және жүктеме сипаттамалары сияқты факторлар ескерілуі керек. Сондай-ақ, жылу шамасында ЖЭО-ның номиналды тогының мотордың номиналды токына сәйкес келетіндігін және оның шамадан тыс жүктелген және қатты жүктеме және қызып кетудің тиісті сипаттамалары бар екендігін қамтамасыз ету қажет.

Жылу шамадан тыс жүктеме релесін орнатқан кезде сіз өндірушінің нұсқауларын орындауыңыз керек және оның қозғалтқыштың қуат және басқару тізбектеріне дұрыс қосылғанын тексеріңіз. Сонымен қатар, термиялық шамадан тыс жүктеме релелері дұрыс жұмыс істеу және ұзақ қызмет ету мерзімін қамтамасыз ету үшін үнемі тексеріліп, ұсталуы керек.

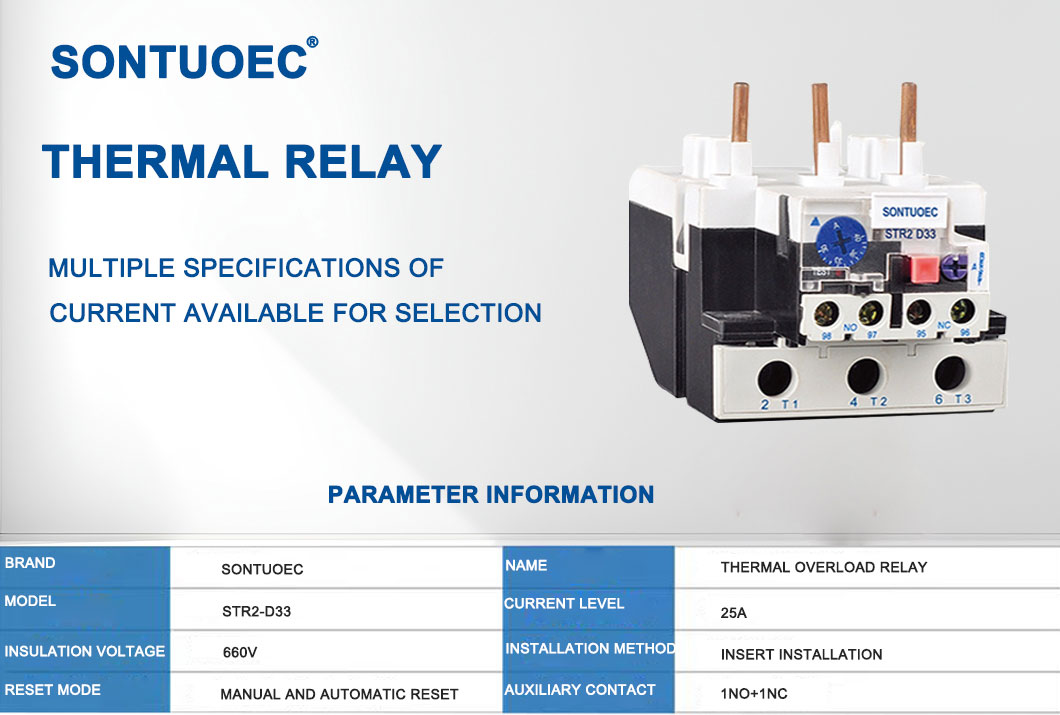

STR2-D33 Thermal Overload Relay
