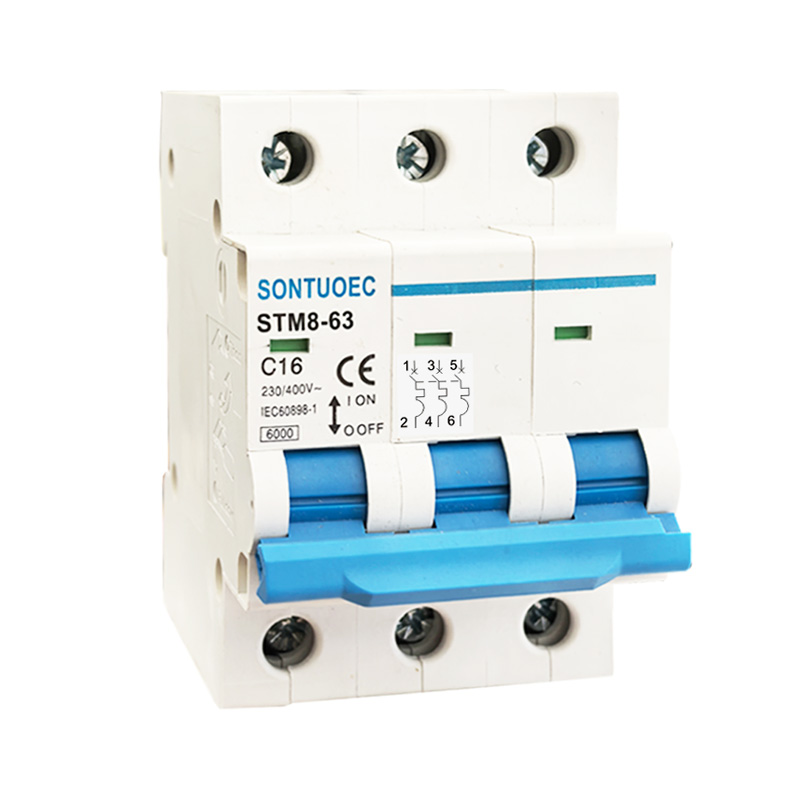

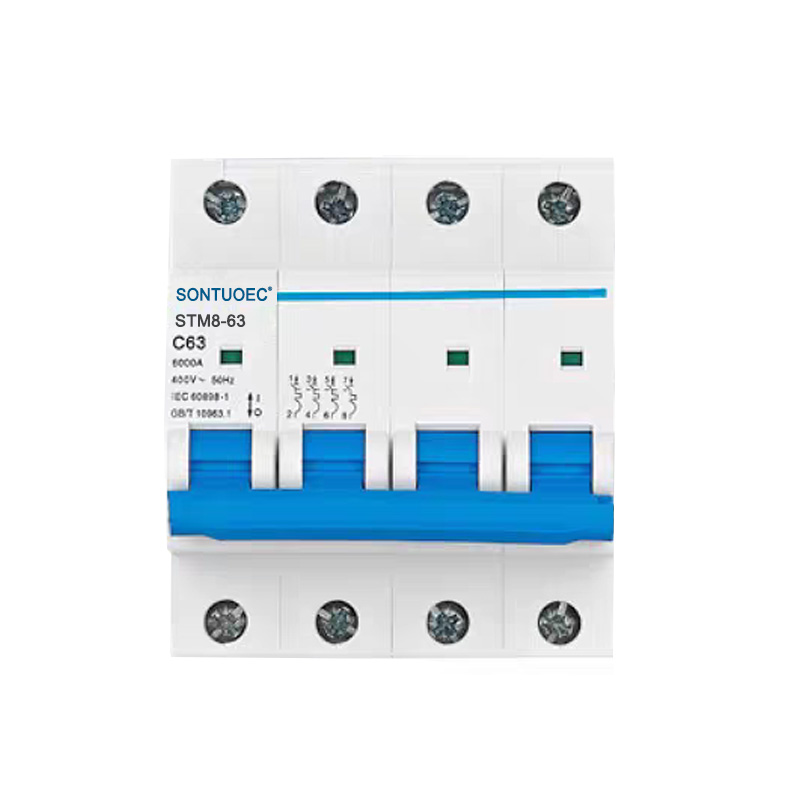

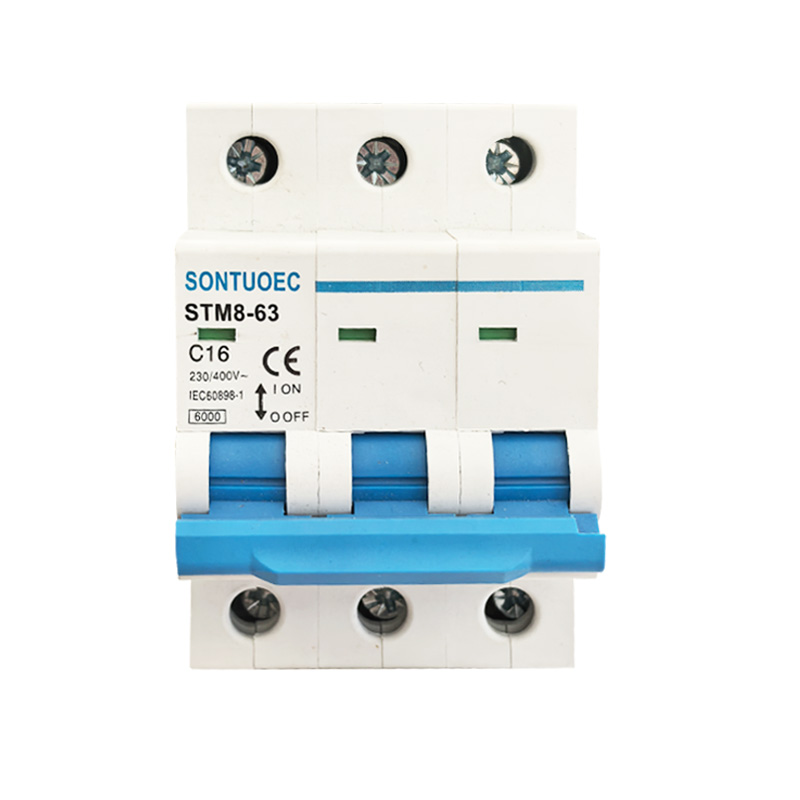

STM8-63 миниатюралық ажыратқыш 6KA 1p 2p 2p 4p 16a 230 / 400V

Sontuoec - бұл әр түрлі шағын электр құралдары өндірісіне мамандандырылған Қытай Жеткізушілерінің бірі / өндірушілері, әр түрлі шағын электр құралдары және өндірушілердің бірі 6KA PORED, өнімділігі жоғары, өнімділігі жоғары, сыртқы әсері және қабығы, оның қабығы және оның қабығы және бөлшектері, күшті отқа төзімді ерекшелігі. Ол 50/60 Гц, 230/400V, және 63А дейін бағаланған кернеудің электр жүйесіне жарамды. Ол негізінен кеңсе ғимаратында, тұруға, жарықтандыруға, жарықтандыруға, электр қуатын таратуға және шамадан тыс жүктеме және жабдықтың қысқа қашықтықтан қорғауға қолданылады. Әдетте, оны электр жүйесін жиі ауыстыру ретінде пайдалануға болады. IT IEC60898-1 стандарттарына сәйкес келеді.

Үлгі:STM8-63

Сұрау жіберу

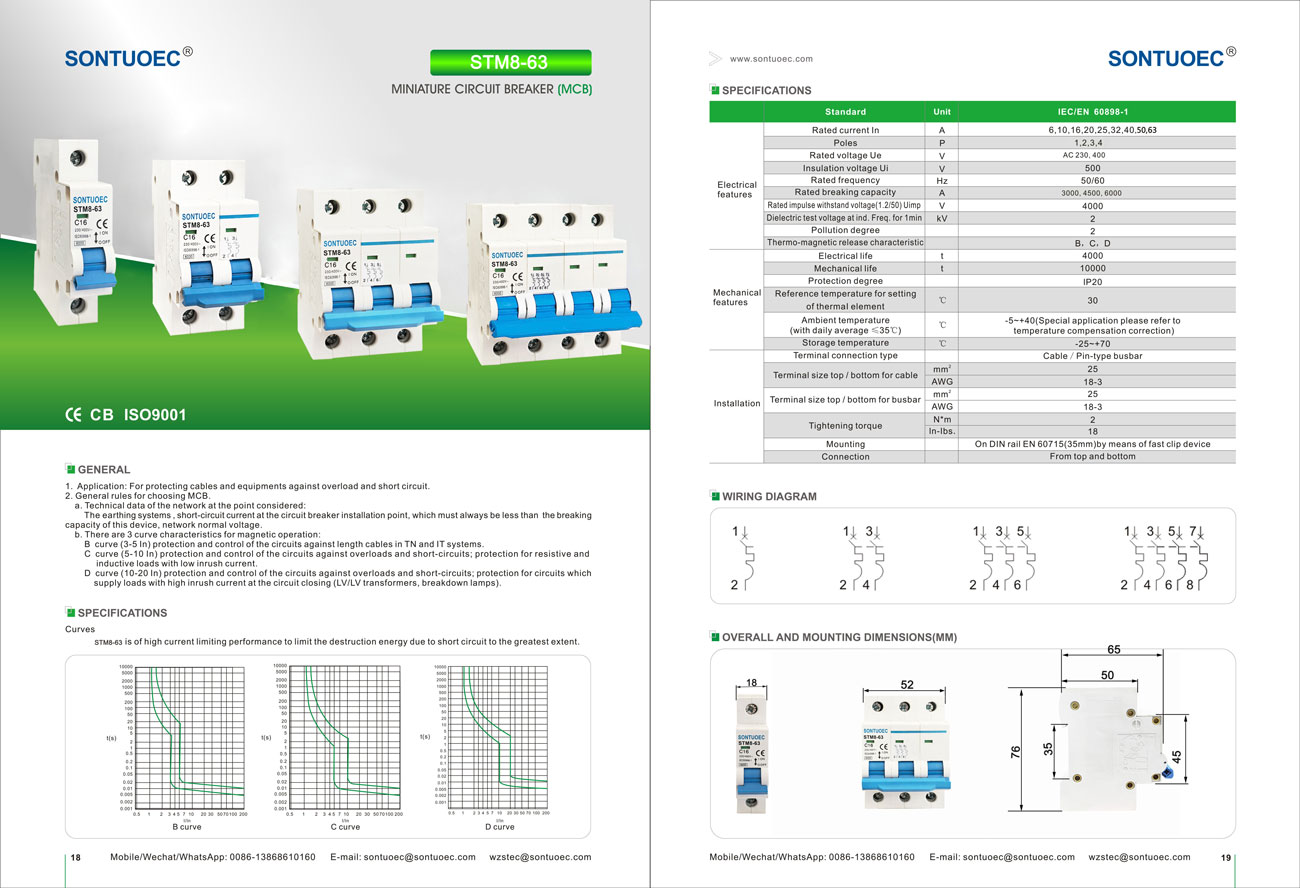

Өнім Сипаттамасы

Ерекшеліктер:

	Стандарт		IEC / EN 60898-1
Электрлік мүмкіндіктер	Бағамдық ағымдағы	A	1,2,4,6,10,16,25,32,00,50,63
	Тіректер	P	1,2,3,4
	Номиналды кернеу	V	Айна 230, 400
	Оқшаулау кернеуі UI	V	500
	Номиналды жиілік	Гез	50/60
	Сыйақталған сыйымдылығы	A	3000, 4500, 6000
	Номиналды импульс кернеуі (1.2 / 50) UIMP	V	4000
	Dielectric Test Volleg Ind.Freq.freq.	Кв	2
	Ластану дәрежесі		2
	Термо-магниттік босату сипаттамасы		B, c, d
Механикалық ерекшеліктері	Электр өмір	t	4000
	Механикалық өмір	t	10000
	Қорғау дәрежесі		IP20
	Орнату үшін анықтамалық температура	ºC	30
	жылу элементі	ºC	30
	Қоршаған орта температурасы	ºC	-5 ~ + 40 (арнайы өтініш беріңіз
	(күнделікті орташа ≤35ºC)	ºC	температура Өтемді түзету)
	Сақтау температурасы	ºC	-25 ~ + 70
Арнату	Соңғы аялдама Қосылу түрі		Кабель / пин-тип бұталар
	Кабельге арналған терминал мөлшері / төменгі жағы	мм²	25
	Кабельге арналған терминал мөлшері / төменгі жағы	AWG	18 наурыз
	Терминал мөлшері үстіңгі жағы / төменгі жағы бұталар	мм²	25
	Терминал мөлшері үстіңгі жағы / төменгі жағы бұталар	AWG	18 наурыз
	Тығыздау моменті	N^*m	2
	Тығыздау моменті	In-lbs	18
	Орнату		ішінде Жылдам клип құрылғысы арқылы EN 60715 (35 мм)
	Байланыс		-Ден Жоғарғы және төменгі

STB1-63 миниатюралық ажыратқышының негізгі функциялары

1. Розеткадан қорғау: Егер тізбектегі ток МКБ-дағы ағымдық болса, STM8-63 миниатюралық ажыратқышы 6KA 1p 2p 2p 2p 2p / 400V электр тізбегі мен жабдықтың қызып кетуіне жол бермеу үшін тізбекті автоматты түрде өшіреді.

2.Шорт-тізбекті қорғау: Схемада қысқа тұйықталған кезде, Қысқа тұйықталу кезінде STB1-63 миниатюралық ажыратқыштар тізбекті схема мен жабдықтарды зақымдаудың алдын алу үшін бірден тізбекті кесіп тастады.

3.Жаңалықтардан қорғау (кейбір MCBS-та осы функция бар): ағып кетпейтін MCBS үшін, схемада ағып кеткен кезде, Stb1-63 миниатюралық ажыратқыштар жеке қауіпсіздікті қорғау үшін тізбекті тез кесіп тастайды.

MCBS жұмыс принципі

MCBS ішінде әдетте токтегі өзгерістерді анықтау үшін қолданылатын жылу магниттік немесе электронды сапар детекторы болады. Ағымдық болған кезде, шабуылшы шабуылшы МКБ-ның сыну механизмін қоздырады, STB1-63 миниатюралық тізбегінің тізбегін тез кесіп тастайды.

1. Термиялық магниттік шабуылшы: ол ағымдағы ток өткізгіштен өтіп бара жатқан жылуды пайдаланады, егер өткізгішті өткізіп жіберген кезде өткізіңіз. Ағымдық тым үлкен болған кезде, өткізгіш қызып жатыр, жылу магниттік шабуылшы ішіне майысып, соғып, соғып, соғып, сынау механизмін іске қосады.

2.Бірондық шабуылшы: ол ағымдағы өзгерістерді анықтау және сынау механизмінің әрекетін бақылау үшін электронды компоненттерді пайдаланады. Егер қалыптан тыс ток анықталған кезде, электронды шабуылшы тізбекті кесу үшін сигнал жібереді.

MCB қолдану сценарийлері

Макбс тұрғын үй, коммерциялық және өндірістік бағыттарда электр жүйелерінде кеңінен қолданылады, бұл тізбектер мен жабдықтарды қалыптан тыс токтардан қорғайды. Олар әдетте тарату терезелеріне, коммутациялық тақталарға немесе басқару шкафтарына орнатылады және тізбектің негізгі қосқышы немесе бұтақ түрінде қолданылады.

MCBS таңдау және орнату

1.SELECTION: MCBS таңдаған кезде тізбектің, кернеу деңгейінің, қорғау сипаттамаларының, қорғаныс сипаттамалары қажет немесе сияқты факторларды қарастыру керек. Сондай-ақ, таңдалған STB1-63 миниатюралық ажыратқыштардың жергілікті электр қауіпсіздігі стандарттары мен ережелерімен жабдықтауды қамтамасыз ету маңызды.

2.Талану: STM8-63 миниатюралық ажыратқышы 6KA 1p 4p 2p 4p 4p 16.2p 4p 16.2p 4p 16.23p / 400v, коррозиялық газдардан босатылған және оның дұрыс және қауіпсіз екендігіне көз жеткізуі керек. Орнату кезінде тиісті электр қауіпсіздігі ережелері мен жұмыс процедуралары сақталуы керек.
