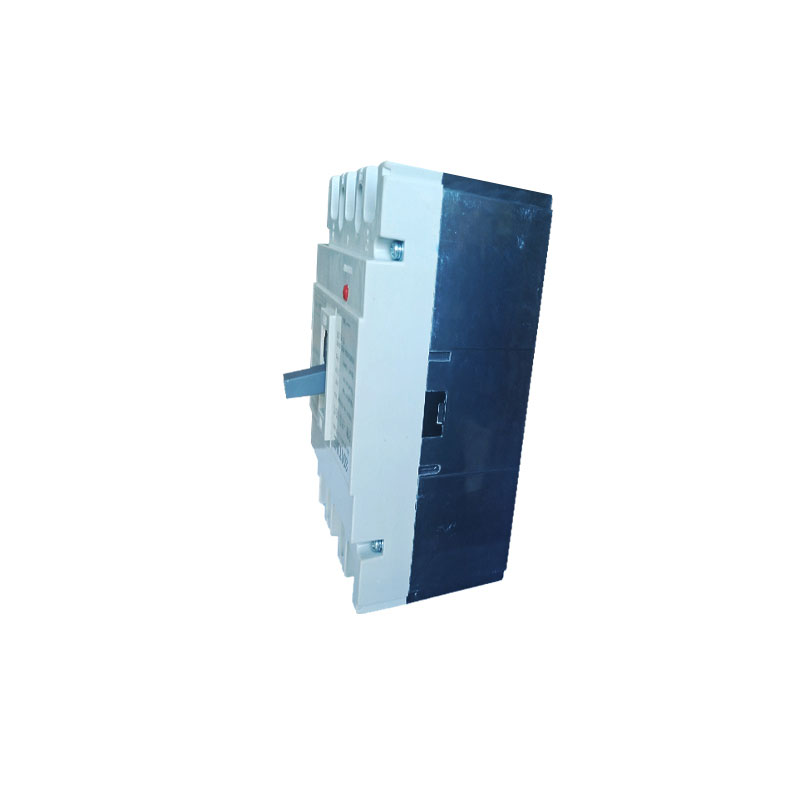

STM1 Қалыптастырылған корпустың ажыратқыштары

STM1 Қалыптастырылған корпустық сөндіргіштер, MCCB, толық аты-жөні, корпустық сөндіргіш сөндіргіш. Бұл өндірістік, коммерциялық, коммерциялық және тұрғын аудандардағы электр тарату жүйелерінде кеңінен қолданылатын электр қауіпсіздігі, қысқа тұйықталу және төмендетілген қорғаныс. Өзінің жұмыс принципін, сипаттамаларын, қолданбалы сценарийлерін және таңдау-орналастыру әдістерін түсіну арқылы сіз электр жүйелерінің қауіпсіз жұмысын қамтамасыз ету үшін STM1 қалыптарының ажыратқыштарын қолдана аласыз және ұстай аласыз.

Үлгі:STM1-250

Сұрау жіберу

Өнім Сипаттамасы

Еректерлер

Басу	Жақтау тогы (LNM)	Номиналды ток (A)	Номиналды жұмыс кернеуі (v)	Сақтандыру кернеуі	Қысқа тұйықталуды шектеу	Қысқа тұйықталған қысқа тұйықталу қабілеті KA 400V	Құрылым өлшемдері			Орнату Өлшемдер

							L	W 3P / 4P	H	A	B	4-φD
STM1-63 l	63	(6), 10,16,20,25,32, 40 50,63	AC 400V	500в	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 м					50	35	135	78/103	81.5
Stm1-100l	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500в	35	35	150	92	68	30	129	Φ4.5
Stm1-100m					50	50	150	92/122	86
Stm1-100 сағ					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690В	35	35	165	107	86	35	126	Φ4.5
Stm1-160м					50	50	165	107/142	103
Stm1-160h					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690В	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
Stm1-400l	400	225,250,315,350, 400	AC 400V	690В	42	35	257	150/198	105	44	194	Φ7
Stm1-400м					65	50	257	150/198	105	44	194	Φ7
Stm1-400h					100	65
STM1-630L	630	400 500,630	AC 400V	690В	42	35	270	182/240	110	58	200	Φ7
Stm1-630m					65	50	270	182	110	58	200	Φ7
Stm1-630h					100	65
Stm1-800m	800	630,700,800	AC 400V	690В	75	50	275	210	103	70	243	Φ7
Stm1-800h					100	65

STM1 корпустық корпустың негізгі функциялары

Шамадан тыс жүктемеден қорғау: Схемада ток СТМ-нің қалыпталған регистрінің номиналды мәнінен асқан кезде, тізбектің белгіленген уақыт аралығында тізбекті автоматты түрде кесіп тастайды, бұл электр тізбегі мен жабдықтардың қызып кетуіне жол бермейді, осылайша өрт пен зақымданудан аулақ болады.

Қысқа тұйықталудан қорғау: Қысқа тұйықталушы тізбекте болған кезде, сценарий қалталған корпустық сөндіргіштер тізбекті тез кесіп тастайды, бұл тұйықталу тогының тогтарының тізбегін және жабдықтың зақымдалуын болдырмау үшін тізбекті тез кеседі.

Төмендегілерден қорғайтын қорғаныс (кейбір STM1 қалыпталған корпустың сөндіргіштерінде бұл функция бар): Қуат көзі кернеуі белгілі бір деңгейге дейін азаяған кезде, STM1 қалыпталған корпустық сөндіргіштер жабдықтардың зарядталып кетуіне жол бермеу үшін тізбекті кесіп тастайды немесе төмен кернеу астында дұрыс жұмыс істемеу үшін тізбекті кеседі.

STM1 Molded Case Circuit Breakers

STM1 корпустық корпустың жұмыс принципі

STM1 құйылған корпустық сөндіргіштерде тізбектің ток және кернеу өзгерістерін анықтау үшін ішкі жылу немесе электронды сапар детекторы бар. Ағымдағы немесе кернеу қалыптан тыс болған кезде, шабуылшы STM1 қалыптандырылған корпустың ажыратқыштарының сыну механизмін қоздырады, бұл тізбекті тез кесіп тастайды.

1. Термиялық ізденіс: ол сапарға шығу үшін өткізгіштен өткен кезде пайда болған жылуды пайдаланады. Ағымдағы ток тым жоғары болған кезде, өткізгіш қызады, жылу механикалық шабуылшы ішіне биметалға әкеледі, осылайша сарқылу механизмін іске қосады.

2.Біроникалық шабуылшы: ол ток пен кернеудің өзгеруін анықтау және сынау механизмінің әрекетін бақылау үшін электронды компоненттерді пайдаланады. Аномалия анықталған кезде, электронды шабуылшы тізбекті кесу үшін сигнал жібереді.

STM1 корпустық корпустың ажыратқыштары

Жоғары сыну қабілеті: STM1 Қалыптастырылған корпустың ажыратқыштары қысқа тұйықталу сыйымдылығы бар, олар қысқа тұйықталуға қысқа тұйықталуды тез кесіп, тізбекті тез кесіп, тізбекті және жабдықтың қауіпсіздігін сақтай алады.

Бірнеше қорғау функциялары: Негізгі шамадан тыс және қысқа тұйықталу функцияларынан басқа, кейбір STM1 корпустық сөндірілген сөндіргіштер, сонымен қатар, төмендегідей, төмендетілген қорғаныс және жердегі ақауларды қорғау сияқты қосымша функциялар бар.

Орнату және қолдау оңай: STM1 Қалыптастырылған корпустық сөндіргіштер әдетте модульденген дизайнды қабылдайды, оны орнату және қолдау оңай және әр түрлі электр тарату жүйелеріне жарамды.

Жоғары сенімділік: STM1 корпустық сөндірілген сөндіргіштер электр жүйелерінің қауіпсіз жұмысын қамтамасыз ету үшін жоғары сенімділігі мен тұрақтылығы үшін қатаң сыналды және сертификатталды.

STM1 корпустық сөндіргіштердің қолданбалы сценарийлері

STM1 корпустық сөндірілген сөндіргіштер өнеркәсіптік, коммерциялық және тұрғын үй секторларында электр тарату жүйелерінде кеңінен қолданылады. Олар әдетте тарату қораптарына, тарату шкафтарына, тарату шкафтарына немесе бақылау шкафтарында орнатылады, бұл тізбектер мен жабдықтарды қалыптан тыс токтар мен кернеулерден қорғайды.
