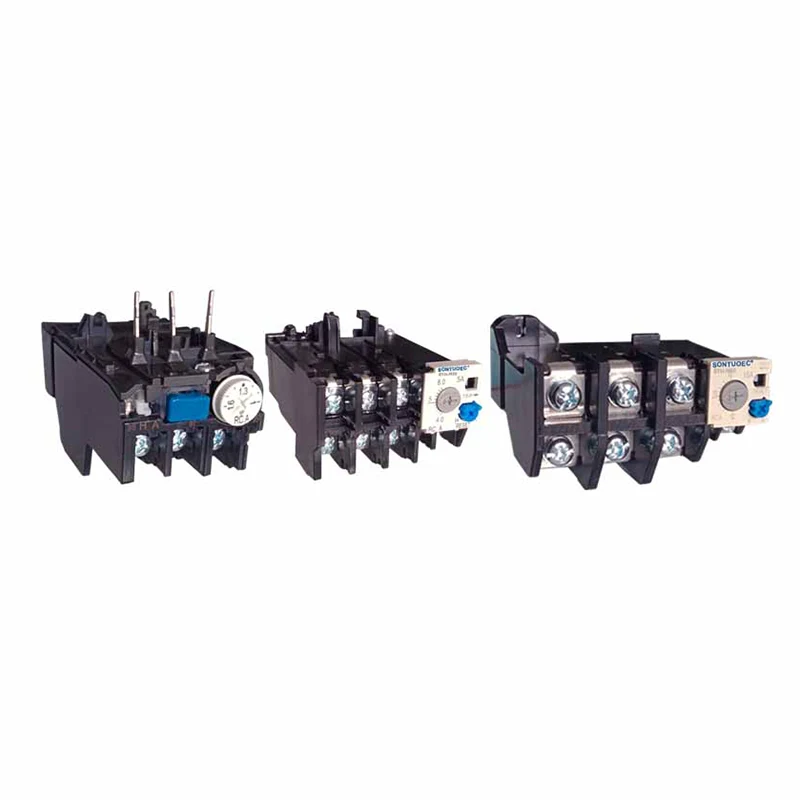

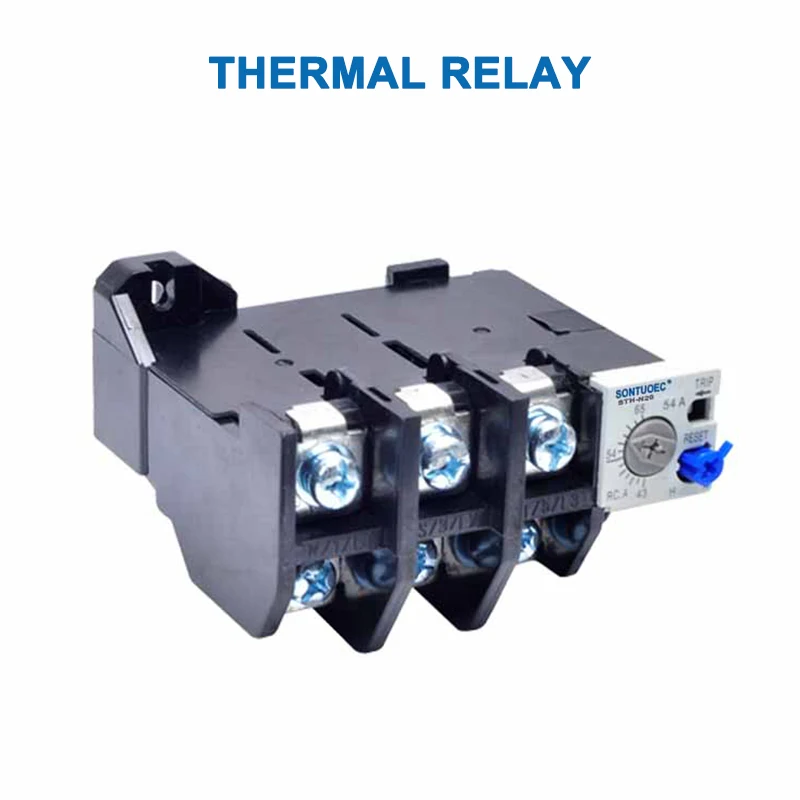

STH-N модель термиялық релесі

STH-N модельдік релесі әсіресе айнымалы ток қозғалтқышының шамадан тыс жүктелуіне арналған, егер мотор жұмыс істеп тұрған токтан асып кетсе, жылу тогынан асып кетсе, жылу эстафетасы мотордың шамадан тыс жүктелуіне жол бермеу үшін автоматты түрде кесілуі мүмкін.

Үлгі:STH-N

Сұрау жіберу

Өнім Сипаттамасы

Ерекшеліктер:

Өнім Есім	Жылу Артық жүктеме эстафетасы
Улгі	Sth-n
Материал	Пластик, электронды Бөліктер
Жылу Байланысу	1NO + 1NC
Жылу Релярланған ток	0,1а-105а
Ағымдағы ауқым	Pls токқа назар аударыңыз Тапсырысты орындаған кезде диапазон
Жиілік	660В
Сынып класы	50/260 Гц
Түр	Сурет көрсетілгендей

Басу	А	Аа	Аб	Айна	Б	Ба	Бб	Б?	Б	CA	Т.с.	М	Салмақ (кг)
Sth-n12 (cx) (к.ғ.к.)	45	10	8	24	55	31	15	6.5	76.5	35	57	M3.5	0.11
Sth-n18 (cx)	54	12.5	10.2	24.5	59	32.5	16.3	6.7	80	40	58.5	М4	0.13

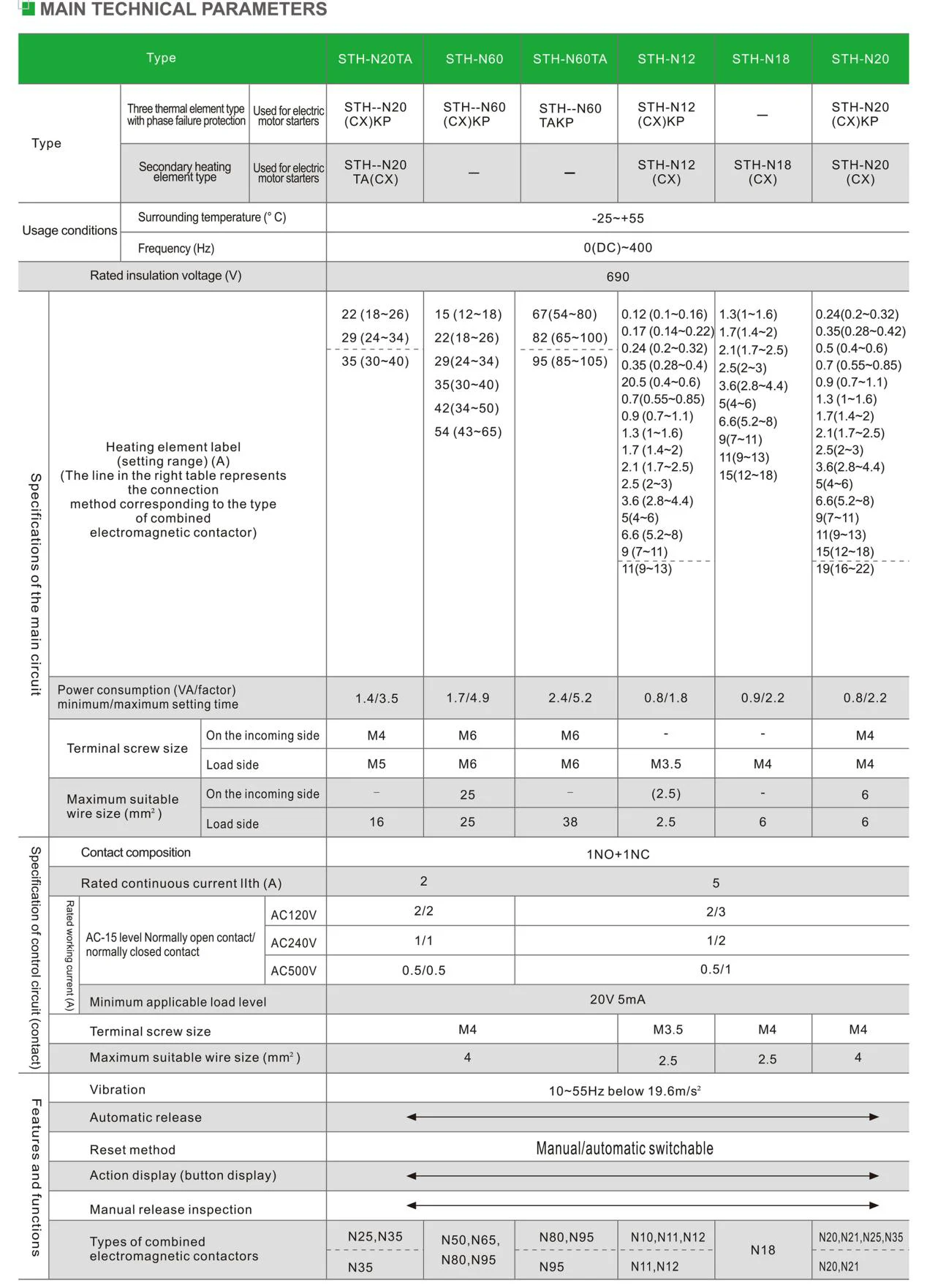

STH-N Model Thermal Relay

Жұмыс принципі

STH-N модельдің жылу эстафетасының жұмыс принципі электр тогының жылу әсеріне негізделген. Мотор шамадан тыс жүктелген кезде, жылу эстафетасы арқылы ағып кететін ток көбейеді, қыздыру элементін көбірек жылуды тудырады. Бұл жылу биметальды бүгілуіне және деформациялауға себеп болады, ал деформация белгілі бір қашықтыққа жеткенде, ол контактілердің үзілуіне әкеледі, контактілердің үзілуіне әкеледі, осылайша моторға қуат көзін кеседі.

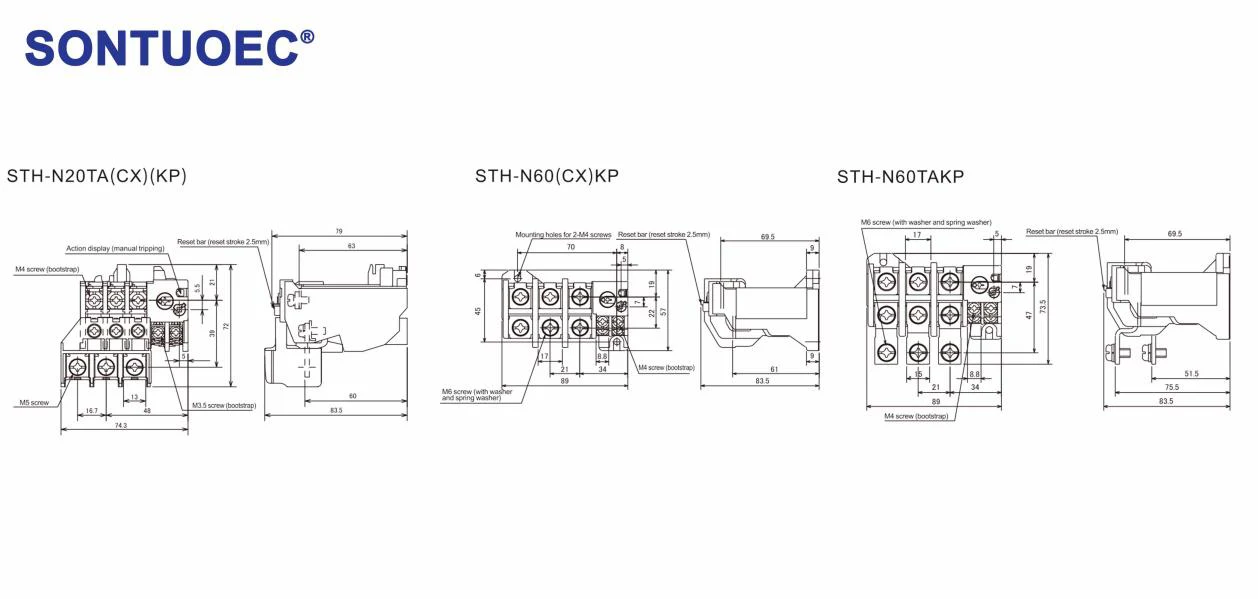

STH-N Model Thermal Relay

Негізгі ерекшеліктері

Шамадан тыс жүктеме қорғау функциясы: Th-N Type Термиялық релесі мотор шамадан тыс жүктелген уақыт ішінде тізбекті кесіп тастайтын және мотордың зақымдалуына жол бермеуі мүмкін.

Дәл әрекет: жылу релесінің әрекеті тұрақты, ал ол қозғалтқышты зақымданудан қорғау үшін белгіленген шамадан тыс жерде дәл әрекет етуі мүмкін.

Шағын құрылым: Th-N Type Термиялық реле Шағын құрылымның дизайнын қабылдайды, аз кеңістікті алады және оны орнату және сақтау оңай.

Ұзақ уақытқа қызмет ету мерзімі: жылу эстафетасы сапалы материалдар мен өндірістік процесті қабылдағандықтан, ол ұзақ қызмет ету мерзімі мен жоғары сенімділігі бар.

Қолдану аясы

Th-N Tyne термиялық релелері мотордың артық жүктелуін қажет ететін қосымшаларда кеңінен қолданылады, мысалы, өндірістік автоматтандыруды басқару жүйелері, электр жүйелері, құрылыс жабдықтары және т.б. Әсіресе, жиі басталуды және тоқтатуды қажет ететін қозғалтқыштар тізбектерінде жылу релелерінің қорғаныс рөлі ерекше маңызды.
