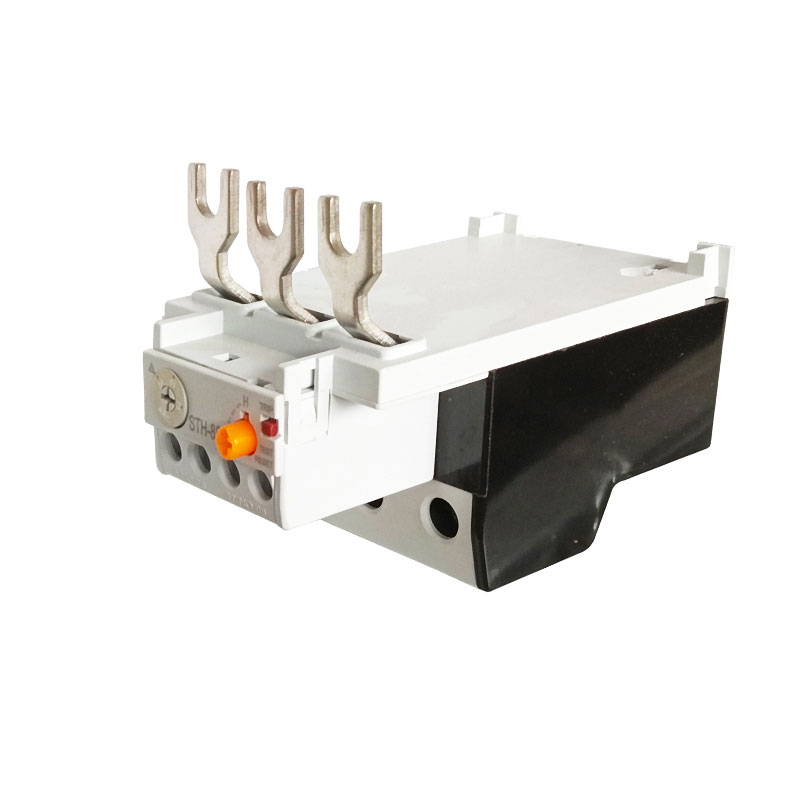

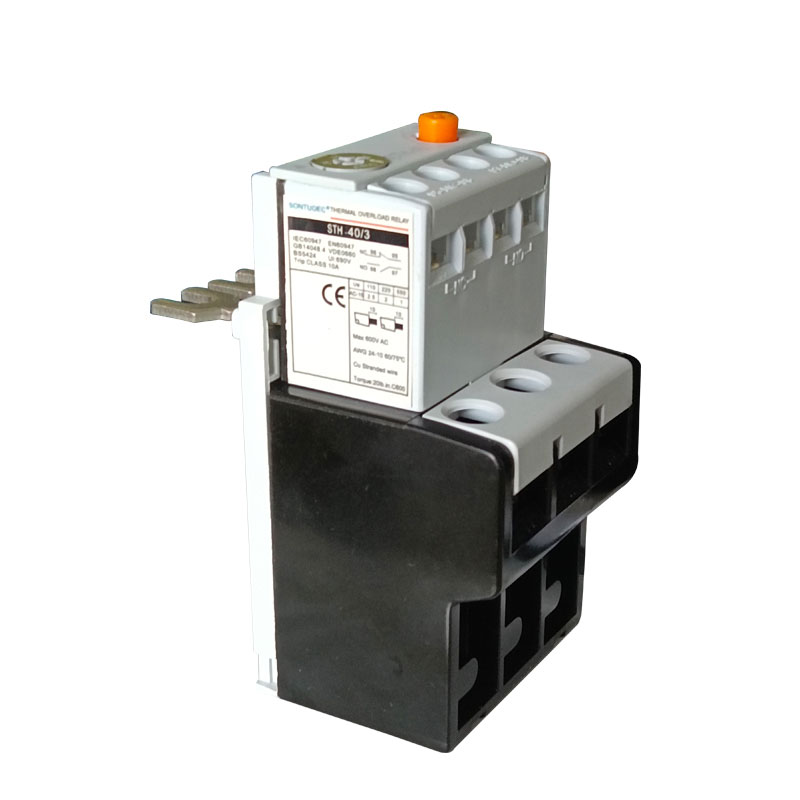

STH-40 сериялы термиялық шамадан тыс жүктеме эстафетасы

STH-40 сериялы термиялық шамадан тыс жүктеме релесі AC 50/60 Гц, рейтингтік кернеуді 660 В-ға дейін жеткізуге жарамды. Бұл айнымалы ток қозғалтқышының шамадан тыс жүктеме және фазалық қорғаныс функциясын жүзеге асыра алады. Бұл өнім GB14048.4, IEC60947-4-1 стандартына сәйкес келеді.

Үлгі:STH-40

Сұрау жіберу

Өнім Сипаттамасы

Негізгі техникалық параметр:

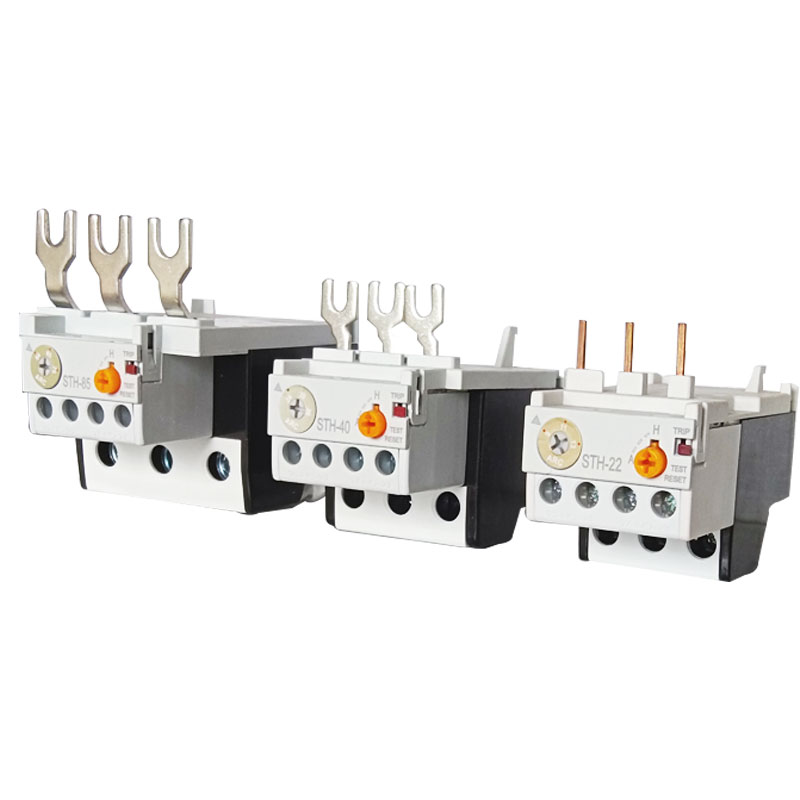

Улгі	Ағымдағы	Қолайлы Контакторлар
Sth-22/3	0,4-63а	GMC-9 ~ 22
Sth-22/3	0.63-1а	GMC-9 ~ 22
Sth-22/3	1-1.6А	GMC-9 ~ 22
Sth-22/3	1.6-2.5A	GMC-9 ~ 22
Sth-22/3	2.5-4а	GMC-9 ~ 22
Sth-22/3	4-6а	GMC-9 ~ 22
Sth-22/3	5-8а	GMC-9 ~ 22
Sth-22/3	6-9а	GMC-9 ~ 22
Sth-22/3	7-10а	GMC-12 ~ 22
Sth-22/3	9-13а	GMC-12 ~ 22
Sth-22/3	12-18А	GMC-18 ~ 22
Sth-22/3	16-22а	GMC-22
Sth-40/3	18-26а	GMC-32 ~ 40
Sth-40/3	24-36а	GMC-32 ~ 40
Sth-40/3	28-40а	GMC-40
Sth-85/3	34-50а	GMC-50 ~ 85
Sth-85/3	45-65а	GMC-50 ~ 85
Sth-85/3	54-75а	GMC-65 ~ 85
Sth-85/3	63-85а	GMC-75 ~ 85

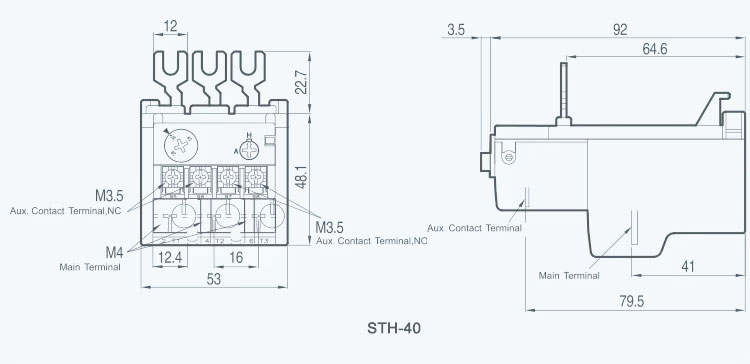

STH-40 Series Thermal Overload Relay

Негізгі функциялар

Моторды қорғау: жылулы шамадан тыс жүктеме релесінің негізгі функциясы мотордың шамадан тыс жүктеме салдарынан зақымдалуын болдырмау болып табылады. Мотор шамадан тыс жүктелген кезде, термиялық шамадан тыс жүктеме эстафетасы қатты қызып кетуге байланысты мотордың жануына жол бермеу үшін электр қуатын өшіреді.

Электр желілерін қорғау: моторды қорғаудан басқа, жылу шамасы электр желілерін қорғауға да болады. Мотор шамадан тыс жүктелген кезде, оның тогы жоғарылайды, бұл электр желілерінің қызып кетуіне және еруіне әкелуі мүмкін. Ағымдағы өзгерісті анықтай отырып, жылу шамасы электр желісі электр желісінің шамадан тыс жүктелгенін және қажет болған жағдайда қуат көзін өшіретінін анықтайды.

Энергетикалық жүйенің қауіпсіздігін жақсарту: Жылудан тыс жүктеме эстафетасы электр желісінің бүлінуіне жол бермейді, осылайша қуат жүйесінің ақаулығын төмендетеді және электр жүйесінің қауіпсіздігін төмендетеді.

Жұмыс принципі

Жылулы шамадан тыс жүктеме релесінің операциялық принципі негізінен ағымдағы жылу эффектіне және биметалдың температуралық сезімтал қасиеттеріне негізделген. Моторда шамадан тыс жүктеме пайда болған кезде, ағымдағы өседі, термиялық шамадан тыс жүктеме эстафетасының қыздыру элементінде көбірек жылу пайда болады. Бұл жылу биметалға жіберіледі, ол қызған кезде бүгіледі, өйткені ол сызықты кеңейту коэффициенттеріндегі екі қорытпалардан жасалған. Биметал белгілі бір дәрежеде бүгілген кезде, ол электромагниттік катушканы қуаттаңыз, бұл өз кезегінде контактілерді қимылмен басқарады және қозғалтқыштың қуат көзін өшіреді.

Қолдану аясы

Термиялық шамадан тыс жүктеме эстафетасы, әдетте, 50 Гц, индекстелген кернеуі 660 Вт және тогында, 0,1 ~ 630А температурада қолданылады және негізінен үш фазалы айнымалы ток қозғалтқыштарының шамадан тыс жүктемелері мен фазалық қорғанысы үшін қолданылады. Сондай-ақ, оны бейімделген, мотор үшін жан-жақты қорғауды қамтамасыз ету үшін бейімделген аккумуляторды құру үшін пайдалануға болады.

Өнімнің ерекшеліктері

Қарапайым құрылым: Бұл жылулы шамадан тыс жүктеме релесі әдетте салыстырмалы қарапайым құрылымдық дизайнды қолданады, оны орнату және пайдалану оңай.

Толық таңдалған: «Шамадан тыс жүктеме» функциясының негізгі функциясына қосымша, ол сонымен қатар фазалық үзілістерді қорғау және температураны өтеу функциялары бар.

Төмен құны: моторды қорғаудың басқа құрылғыларымен салыстырғанда, жылу шамасы релесінің бағасы салыстырмалы түрде төмен, бұл пайдаланушылардың сатып алу құнын төмендетеді.

Тұрақты жұмыс нәтижелері: өйткені ол биметалды сезімтал элемент ретінде қабылдағандықтан, оның жұмыс өнімділігі тұрақты және сенімді болғандықтан.
