STC-D айнымалы ток контакторы

STC-D айнымалы ток контакторы айнымалы ток тізбектерін қашықтан басқару және жиі қосу немесе өшіру үшін пайдаланылатын электрлік құрамдас болып табылады. Ол негізінен электр энергетикалық жүйелердегі тізбектерді ашу және басқару үшін, сондай-ақ өнеркәсіптік автоматикадағы қозғалтқыштарды, жарықтандыруды және басқа электр жүктемелерін қашықтан басқару үшін қолданылады. Айнымалы ток (AC) контакторы, яғни STC-D айнымалы ток контакторы өнеркәсіптік энергетика және электр энергетикасы саласында таптырмас рөл атқаратын маңызды электрлік басқару жабдығы болып табылады.

Үлгі:STC-D

Сұрау жіберу

Өнім Сипаттамасы

Түр		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Номиналды жұмыс тогы (A)	AC3	9	12	18	25	32	40	50	65	80	95
Номиналды жұмыс тогы (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-фазалы стандартты қуат көрсеткіштері қозғалтқыштар 50/60Гц категориялы AC-3	220/230 В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 В	4	5.5	9	11	15	22	25	37	45	45
	500В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 В	5.5	7.5	10	15	18.5	30	33	37	45	55
Номиналды жылу тогы (A)		20	20	32	40	50	60	80	80	125	125
Электрлік қызмет ету мерзімі	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электрлік қызмет ету мерзімі	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалық қызмет ету мерзімі (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Контактілер саны	3P+NO					3P+NC+NO
Контактілер саны	3P+NC					3P+NC+NO

Құрылымы және жұмыс істеу принципі

Құрылымы: STC-D айнымалы ток контакторы негізінен электромагниттік жүйеден (соның ішінде темір өзек, катушкалар және қысқа тұйықталу сақинасы және т.б.), контакт жүйесі (негізгі контакті мен қосалқы контактілерді қоса) және доға сөндіргіш құрылғыдан тұрады.

Жұмыс принципі: STC-D айнымалы ток контакторының катушкасына қуат берілгенде, темір өзек магнит өрісін тудырады, ол якорьді тартады және контактілерді әрекет ету үшін жетектейді, осылайша негізгі контактілер мен қосалқы контактілер жабылады немесе ажыратылады, осылайша тізбекті қосу-өшіруді басқарады. Доғаны сөндіру құрылғысы контактілерді зақымданудан қорғау үшін контактілер ажыратылған кезде доғаны сөндіру үшін қолданылады.

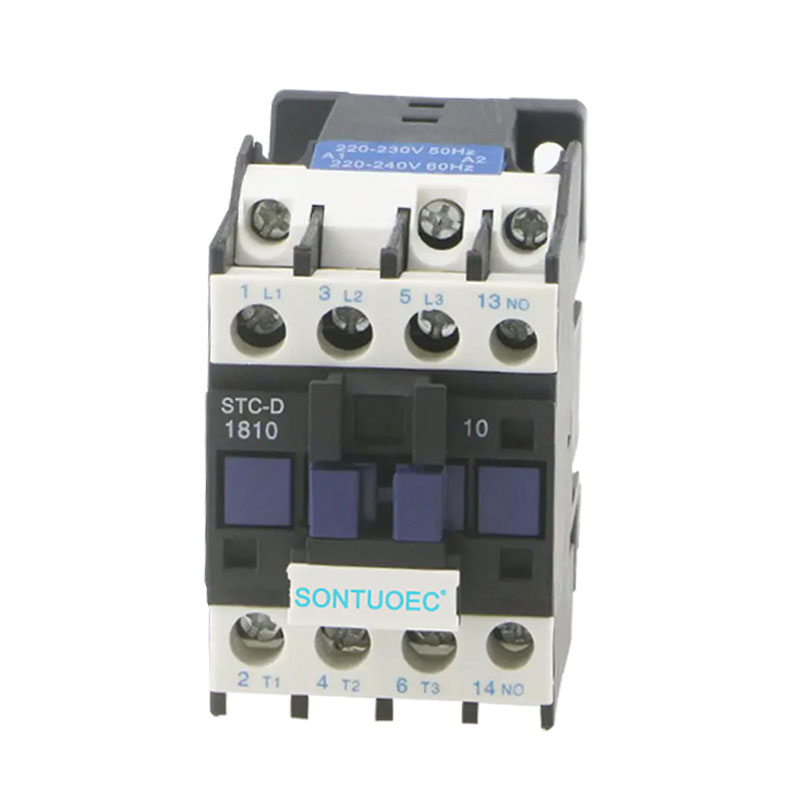

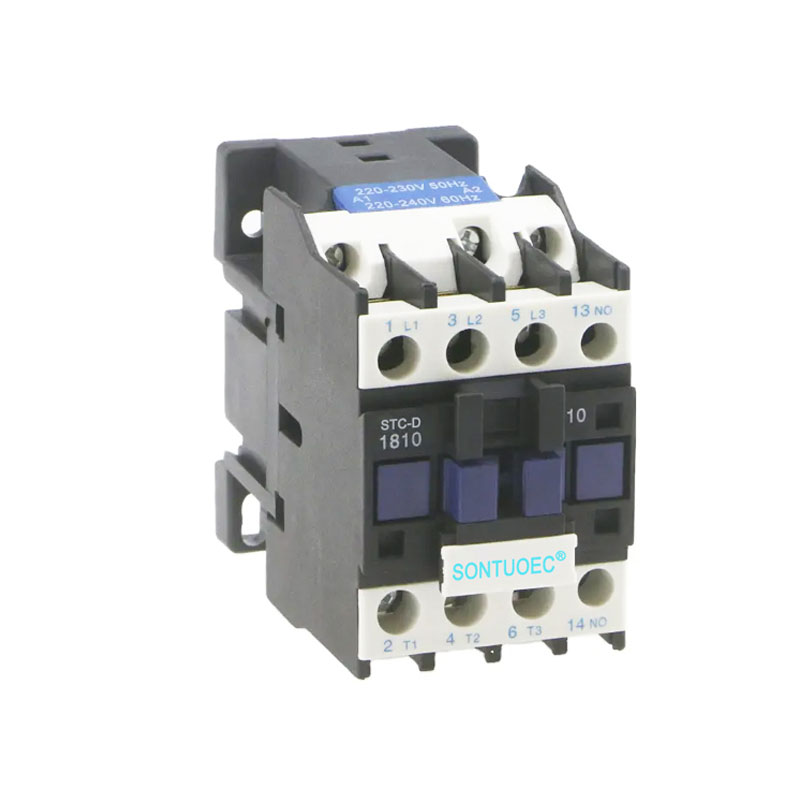

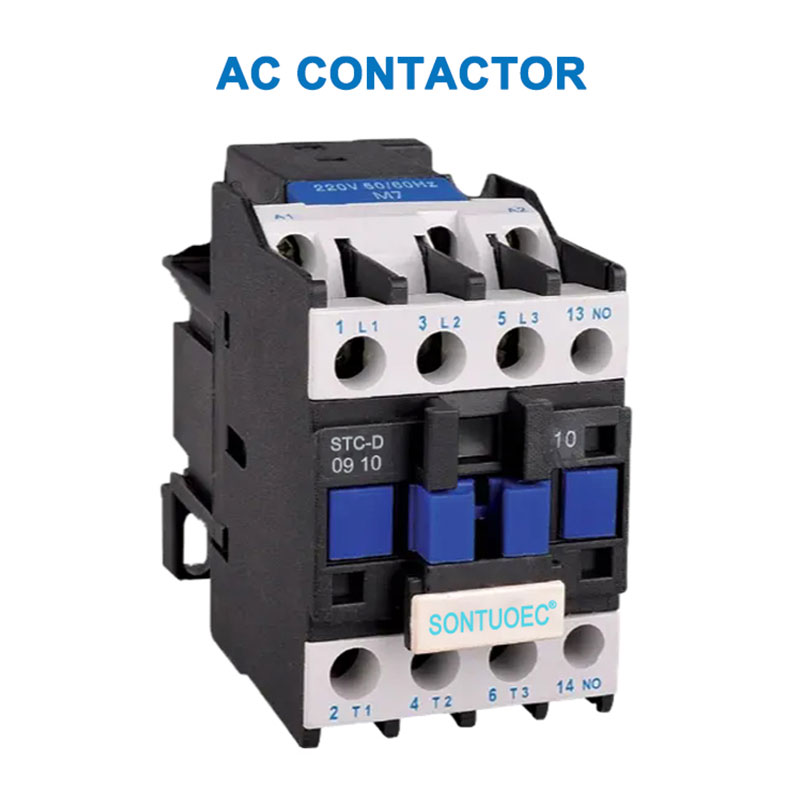

STC-D AC Contactor

Түрлері мен сипаттамалары

1.Түрлері:

STC-D айнымалы ток контакторларын өнеркәсіптік контакторлар, ғимарат және тұрмыстық контакторлар сияқты пайдалану және өнімділік бойынша әртүрлі түрлерге бөлуге болады. Жалпы үлгілерге CJ сериялары (мысалы, CJX2 сериясы, CJ20 сериясы, CJT1 сериясы), сондай-ақ ABB, Siemens, Schneider және басқа брендтердің сериялық өнімдері кіреді.

2.Мүмкіндіктері:

Сенімді жұмыс: STC-D айнымалы ток контакторлары жоғары жұмыс сенімділігі мен тұрақтылығына ие және үлкен токтар мен кернеулерге төтеп бере алады.

Тұрақты өнімділік: оның байланыс жүйесі жақсы электр өткізгіштігі және жоғары температурада тозуға төзімділігі жоғары сапалы материалдардан жасалған.

Ыңғайлы техникалық қызмет көрсету: STC-D айнымалы ток контакторлары ықшам құрылымға ие және оларды орнату және жөндеу оңай.

Қолдану сценарийлері

STC-D айнымалы ток контакторларының энергетикалық жүйелерде, өнеркәсіптік автоматтандыруда, құрылыста және тұрмыстық электр құрылғыларында қолдану аясы кең. Мысалы, қуат жүйесінде оны қозғалтқыштың іске қосу-тоқтауын және бағытын өзгертуді басқару үшін пайдалануға болады; өнеркәсіптік автоматтандыруда оны өндірістік желідегі әртүрлі электр жабдықтарын іске қосу-тоқтауды басқару үшін пайдалануға болады; ғимаратта және тұрмыстық электр құрылғыларында жарықтандыру және ауаны баптау сияқты жабдықты қосу/өшіруді басқару үшін пайдалануға болады.
