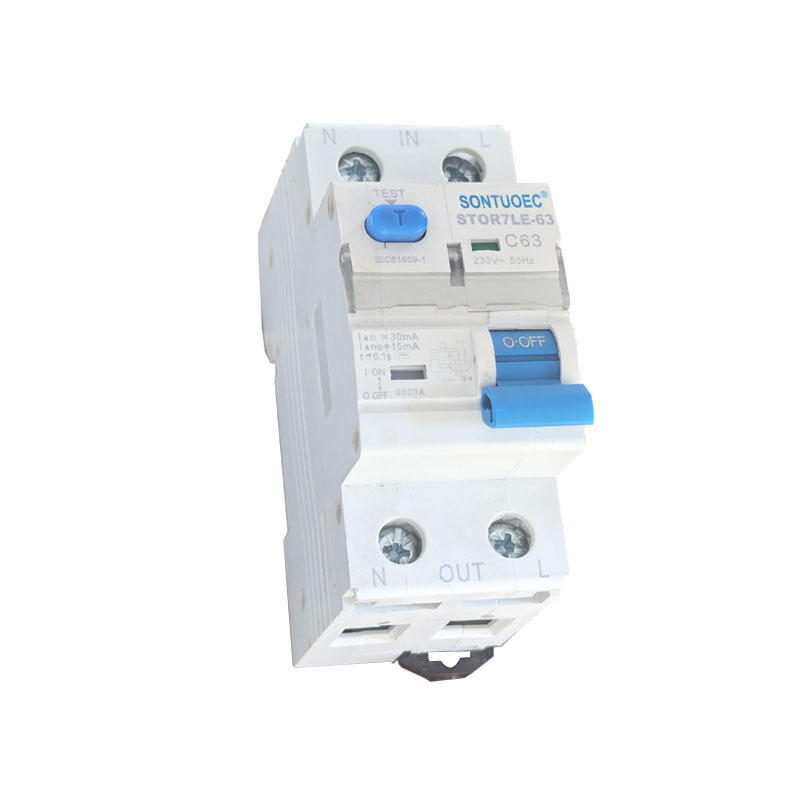

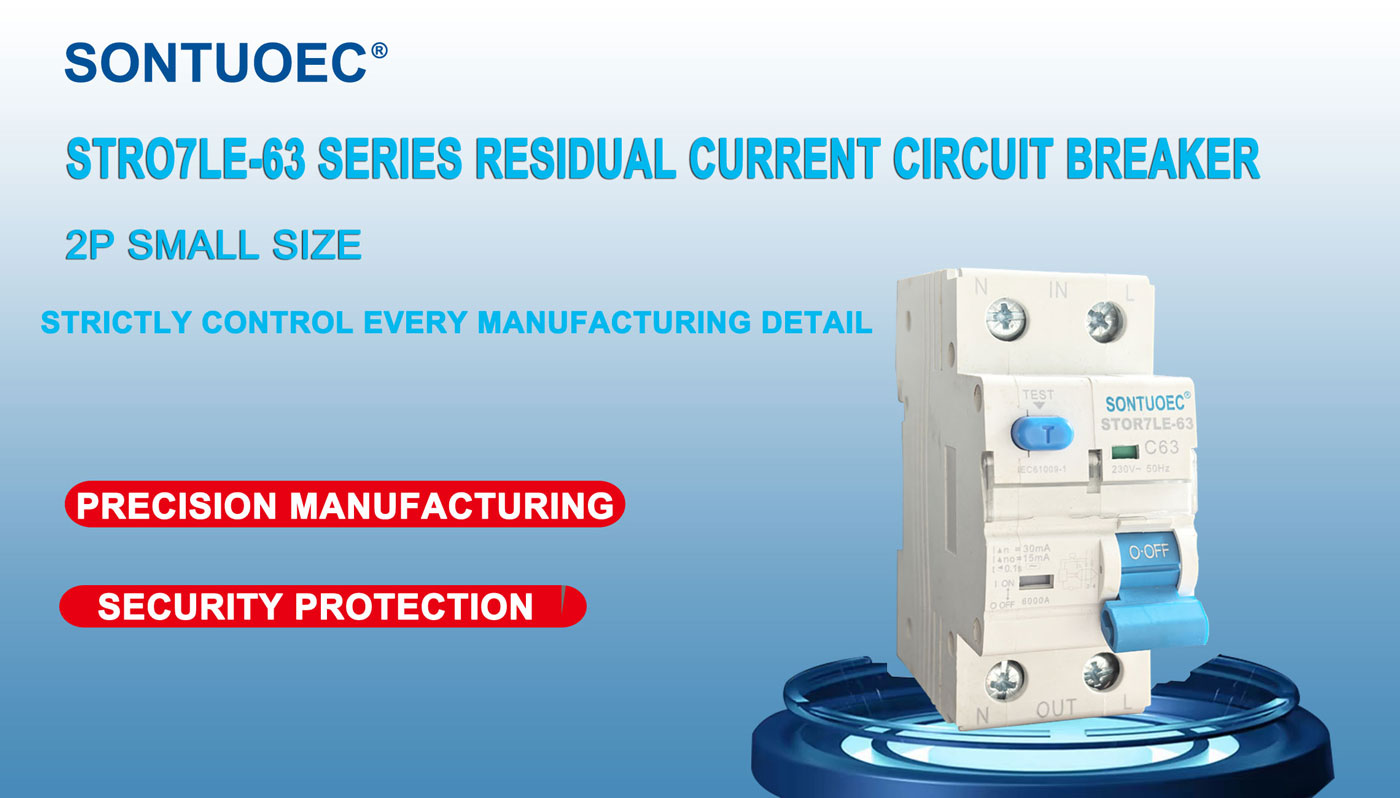

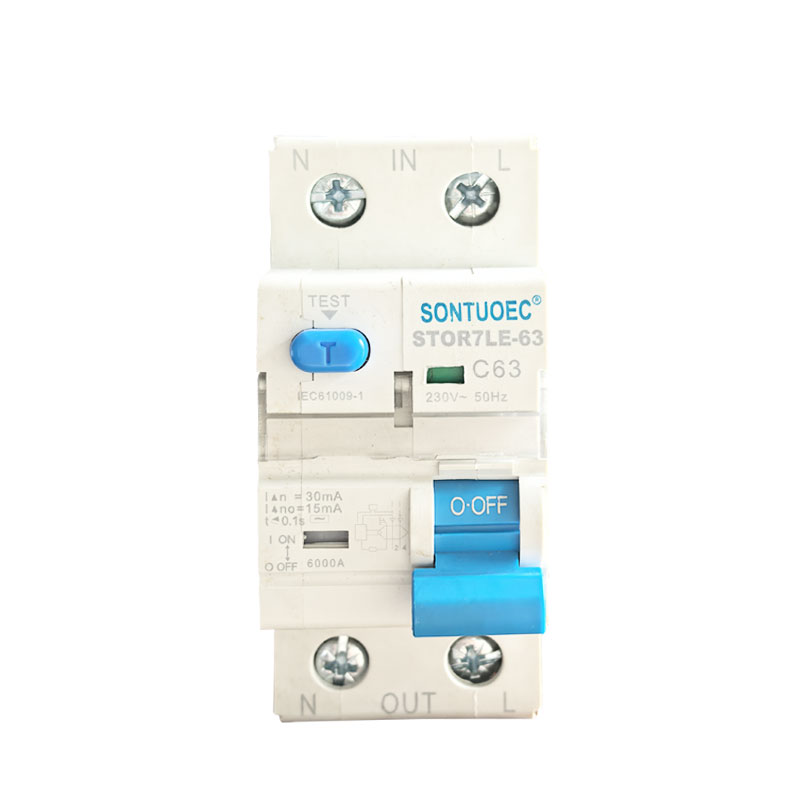

Sontuoec STRO7LE-63 Шағын ағып кетуден қорғайтын ажыратқыш RCBO

Sontuoec - әр түрлі шағын электр құралдары өндірісіне мамандандырылған қытайлық жеткізушілердің бірі / өндірушілері STRO7LE-63 RCBO, AC 50/63 RCBO, 240 В-дің бір фазалық тұрғылықты жерінде қолданылады және максималды қысқа тұйықталу тогына дейін. Ол азаматтық электр тізбегін шамадан тыс жүктеме және қысқа тұйықталудан қорғауға болады. Бұл өнімде шағын көлемнің артықшылығы бар, жоғары сыну қабілеті бар, сонымен қатар тірі сым бір уақытта кесіледі, сонымен бірге тірі сым қарама-қарсы болған кезде, электр тогының соғуынан қорғайды. Және ол IEC стандартымен 61009-1 береді.

Үлгі:STRO7LE-63

Сұрау жіберу

Өнім Сипаттамасы

Ерекшеліктер:

Қыртыс			IEC / EN 61009-1
Электр	Түрі (Жердің ағып кетуінің толқын формасы)		Электрондық түрі
Ерекше өзгешеліктері	Бағаланған ток	A	Және және
	Тіректер	P	1p + n
	Номиналды кернеу	V	AC 230
	Номиналды ток:		6,10,16,20,25,32,40а
	Номиналды сезімталдық I △ n	A	0.01,0.03,0.1,0.3,0.5
	Оқшаулау кернеуі UI	V	250
	Реддік қалдық жасау және	A	500
	Сыйымдылығы мен △ м	A	500
	Қысқа тұйықталу тогы i △ c	A	45,006,000
	Номиналды жиілік	Гез	50/60
	Ластану дәрежесі		2
Механикалық	Электр өмірі	t	4000
Ерекше өзгешеліктері	Механикалық өмір	t	10000
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы	ºC	-25 ~ + 40
	(күнделікті орташа ≤35ºC)	ºC	-25 ~ + 40
	Сақтау температурасы	ºC	-25 ~ + 70
Арнату	Терминалды қосылу түрі		Кабель / U-Type BusBar / PIN-типтік шыңдар
	Кабельге арналған терминал мөлшері / төменгі жағы	мм2	25
	Кабельге арналған терминал мөлшері / төменгі жағы	AWG	18 мамыр
	Терминал мөлшері Бус борбасы үшін жоғарғы / төменгі	мм2	25
	Терминал мөлшері Бус борбасы үшін жоғарғы / төменгі	AWG	18 наурыз
	Орнату		Жылдам клип құрылғысы арқылы EN 60715 (35 мм)
	Байланыс		Жоғарғы және төменгі жағынан

STRO7LE-63 RCBO негізгі функциялары

Шамадан тыс жүктемеден қорғау: Схемада ток Stro7Le-63 RCBO-ның номиналды мәнінен асқан кезде, ол автоматты түрде тізбектің схема кезеңі ішінде автоматты түрде сөніп қалады, бұл электр тізбегі мен жабдықтардың қызып кетуіне жол бермейді, осылайша өрт пен зақымданудан аулақ болады.

Қысқа тұйықталудан қорғау: Қысқа тұйықталушы тізбекте болған кезде, «Стро7»-63 RCBO тізбекті тез арада ажыратады, бұл тұйықталу тогының тізбегін және жабдықтың зақымдалуына жол бермеу үшін тізбекті кесіп тастайды.

Ағып кетуден қорғау: STRO7LE-63 RCBO тізбектегі қалдық тогты (i.e., ағып кететін) анықтауға қабілетті. Қалдық ток белгіленген шекте асып кетсе, STRO7LE-63 RCBO электр тізбегін электр тізбегін электрлік апаттар мен электр өрттерінің алдын алу үшін кесіп тастайды.

STRO7LE-63 RCBO жұмыс принципі

STRO7-40 RCBO құрамында ішкі жылу магниттік сапар детекторы бар (шамадан тыс жүктеме және қысқа тұйықталу үшін) және қалдық ағымдағы детектор (ағып кету үшін). Электр тізбегіндегі ағымдағы немесе қалдық тогы қалыптан тыс болған кезде, тиісті шабуылшы STRO7-40 RCBO-ның таспалы механизмін тез арада кесіп тастайды.

1. Термиялық механикалық іздестіруші: ол ағымдағы өткізгіштен өтіп бара жатқанда пайда болған жылу мен магнит өрісін пайдаланады. Ағымдық тым жоғары болған кезде, өткізгіш магнит өрісін қыздырады және жасайды, бұл жылу магниттік шабуылшының ішіне немесе магнитінің ішіне темір өзектерді тарту үшін биметалды жасайды, осылайша таспалық механизмді қоздырады.

2.Рендтік ағымдағы детектор: ол тізбектегі қалдық токты анықтау үшін ағымдық трансформатордың нөлдік реттілігін пайдаланады. Қалдық тогы белгіленген шекте асып кетсе, қалдық ағымдық детектор тізбекті кесу үшін сынау механизміне сигнал жібереді.

STRO7LE-63 RCBO ерекшеліктері

Көп функционалды интеграция: STRO7LE-63 RCBO электр жүйелерін жобалау мен орнатуды жеңілдететін, шамадан тыс жүктеме, қысқа тұйықталу және ағып кетуден қорғау функцияларын біріктіреді.

Жоғары сезімталдық: STRO7LE-63 RCBOS сенімді қорғауды қамтамасыз ететін тізбектегі қалыптан тыс және қалдық ағындарды тез анықтап, кесіп, қысқартуы мүмкін.

Орнату және қолдау оңай: STRO7LE-63 RCBOS әдетте оңай орнату және техникалық қызмет көрсету үшін модульденген.

ҚАУІПСІЗДІКТІ ҚАУІПСІЗДІК: STRO7-40 RCBOS қатаң сынақтан өткізіліп, электр жүйелерінің қауіпсіз жұмысын қамтамасыз ету үшін қауіпсіздік пен сенімділік үшін сертификатталған.

STRO7LE-63 RCBO қолдану сценарийлері

Stroupule-63 RCBOS тұрғын үй, коммерциялық және өнеркәсіптік секторлардағы электр жүйелерінде, әсіресе, бір уақытта шамадан тыс жүктеме, қысқа тұйықталу және жер ағуынан қорғауды қажет ететін электр жүйелерінде қолданылады. Олар әдетте тарату қораптарында, коммутаторларда немесе басқару шкафтарында, ауыстырып-қосқыштар немесе бақылау шкафтарында, ал жабдықтарды қалыптан тыс және кернеуден сақтандырғыштардан қорғау және электр тогының алдын алу үшін орнатылады.
