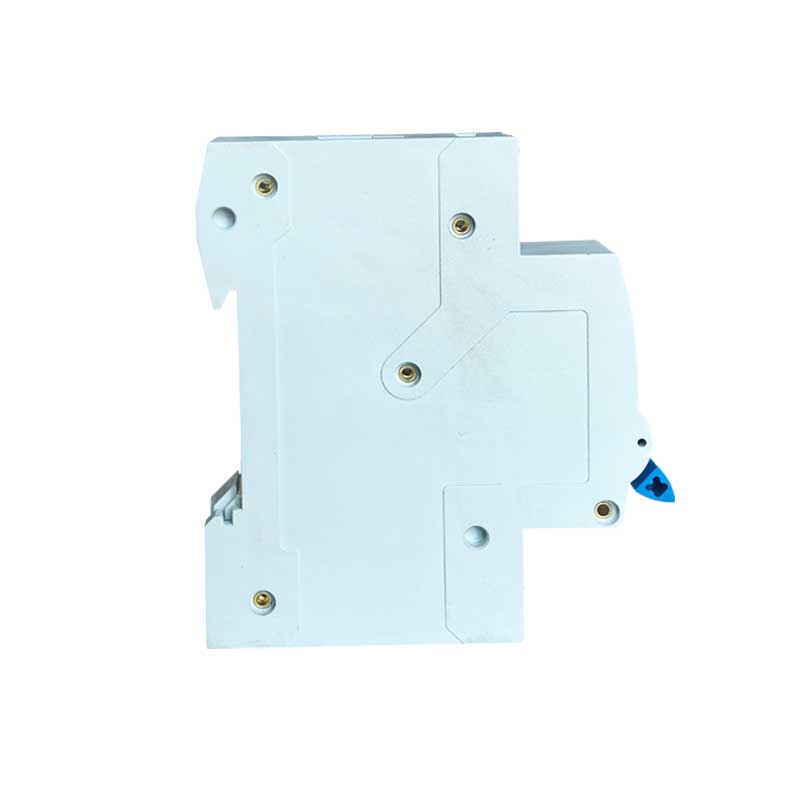

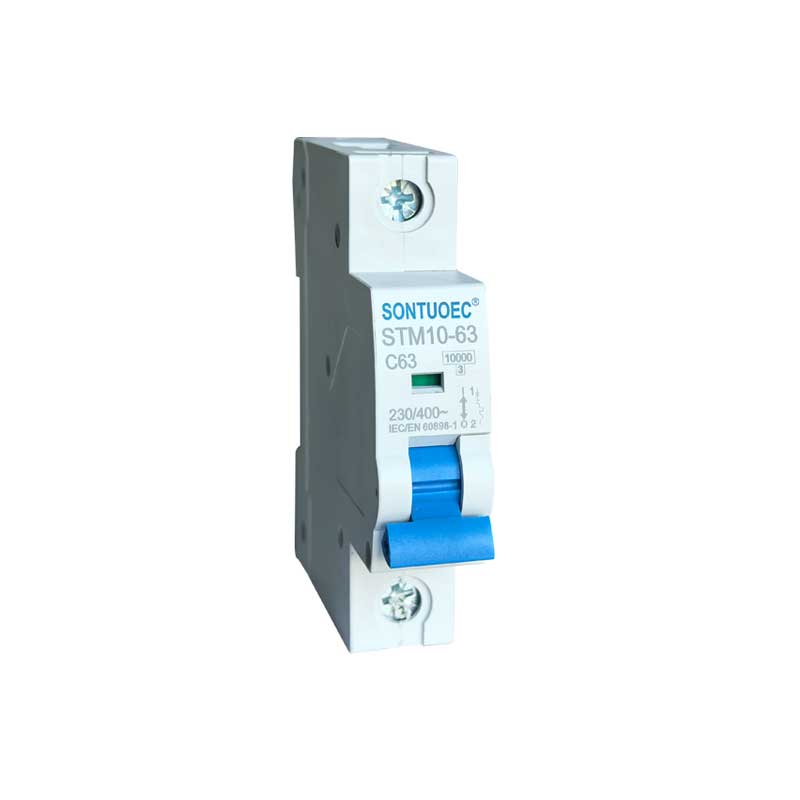

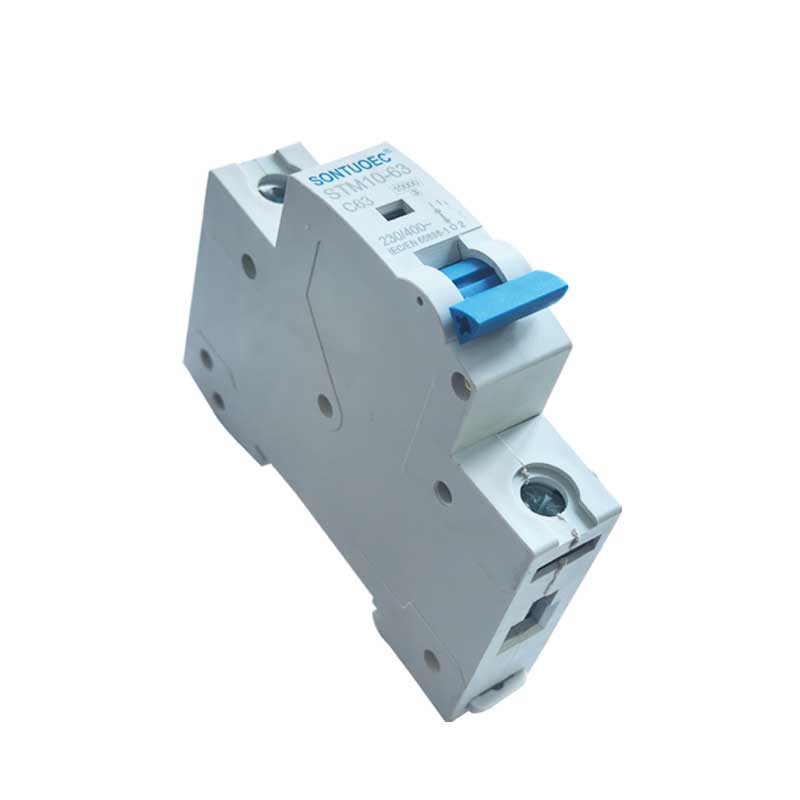

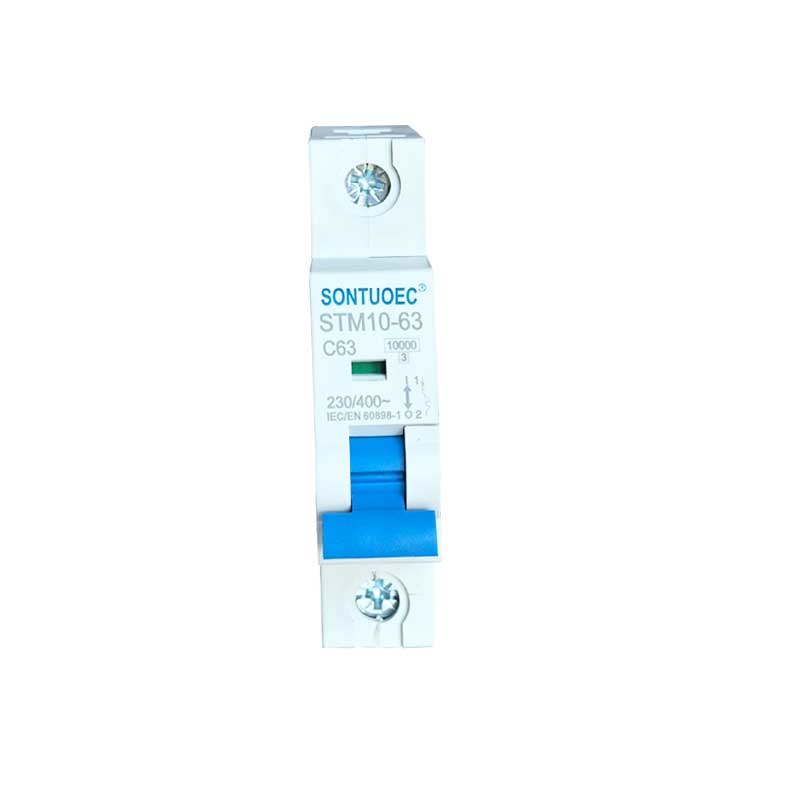

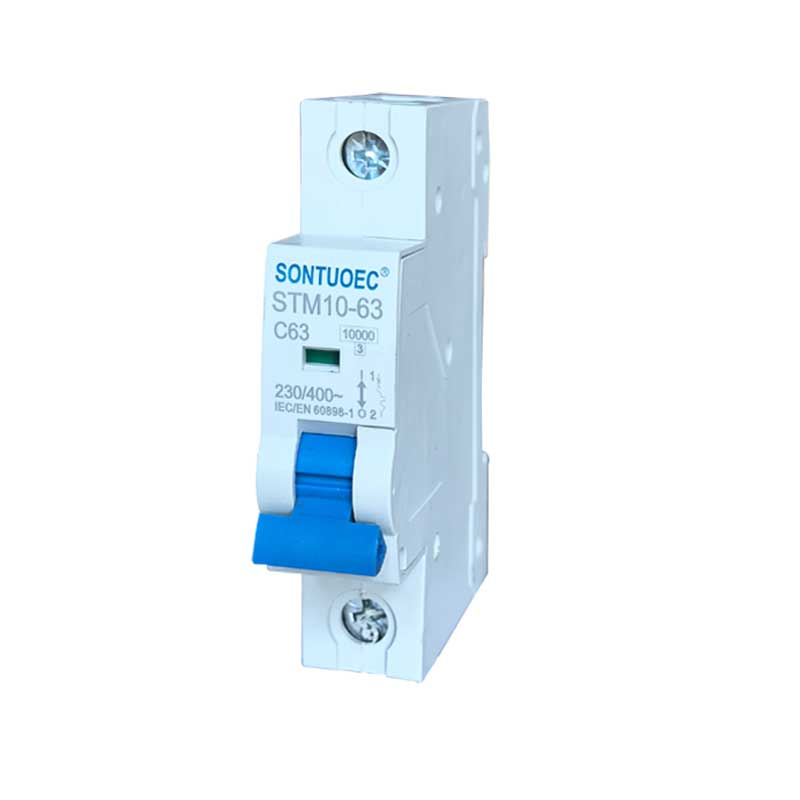

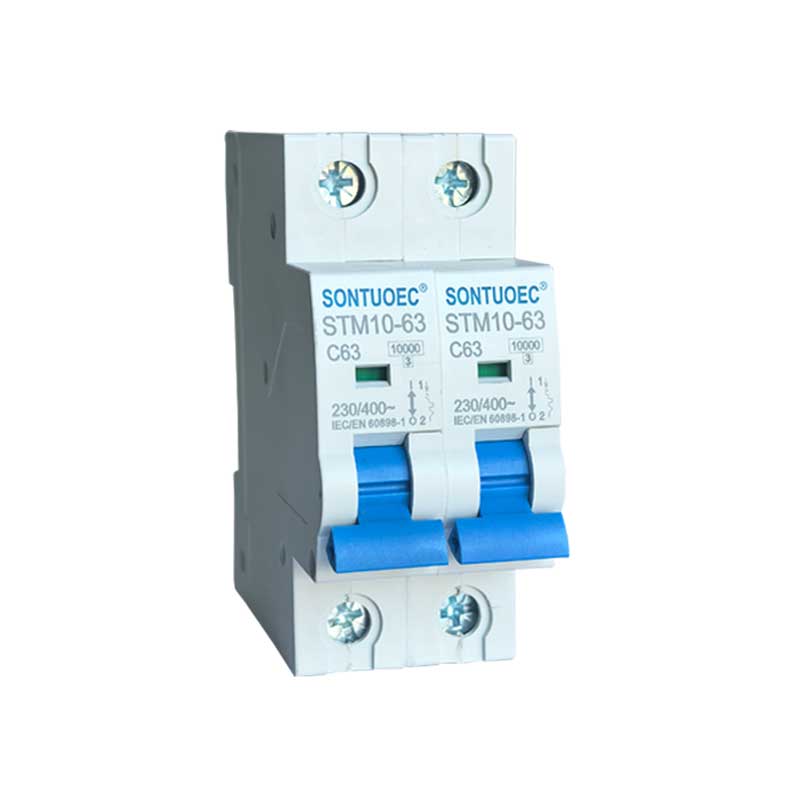

Sontuoec зауытының тікелей сатылымы MCB Stm10-63 сериясы 6ка миниатюралық ажыратқыш

SONTUOEC әртүрлі шағын электр құрылғыларын өндіруге маманданған қытайлық жеткізушілердің/өндірушілердің бірі болып табылады STM10-63 сериялы жоғары үзіліс миниатюралық ажыратқыш құрылымы жетілдірілген, өнімділігі сенімді, сыну қабілеті жоғары, сыртқы түрі талғампаз және оның қабығы мен бөліктері соққыға төзімді, күшті отқа төзімді материалдан жасалған. Ол 50 немесе 60 жиіліктегі, Ue 400В және одан төмен, Ui 63A және одан төмен қуат жүйесіне жарамды. Ол негізінен кеңсе ғимаратында, резиденцияда, жарықтандыру, электр қуатын бөлу және жабдықты шамадан тыс жүктеме мен қысқа тұйықталудан қорғау үшін қолданылады. Әдетте, оны қуат жүйесін жиі емес тасымалдау ретінде де пайдалануға болады. Ол IEC60898.1 және GB10963.1 стандарттарына сәйкес келеді

Үлгі:STM10-63

Сұрау жіберу

Өнім Сипаттамасы

Техникалық сипаттамалар:

	Стандартты		IEC/EN 60898-1
Электрлік	Номиналды ток In	A	1,2,4,6,10,16,20,25,32,40,50,63A
Ерекше өзгешеліктері	поляктар	P	1,2,3,4
	Номиналды кернеу Ue	V	AC 230, 400
	Оқшаулау кернеуі Ui	V	500
	Номиналды жиілік	Hz	50/60
	Номиналды сыну қабілеті	A	3000, 4500, 6000
	Номиналды импульске төзімділік кернеуі(1,2/50)Uimp	V	4000
	1 мин. жиіліктегі диэлектрлік сынақ кернеуі	Кв	2
	Ластану дәрежесі		2
	Термомагнитті босату сипаттамасы		B,C,D
Механикалық	Электрлік қызмет ету мерзімі	t	4000
Ерекше өзгешеліктері	Механикалық өмір	t	10000
	Қорғау дәрежесі		IP20
	Орнату үшін анықтамалық температура	ºC	30
	жылу элементінен	ºC	30
	Қоршаған орта температурасы	ºC	-5~+40(Арнайы қолданбаны қараңыз
	(тәуліктік орташа ≤35ºC)	ºC	температура компенсациясын түзету)
	Сақтау температурасы	ºC	-25~+70
Орнату	Терминалды қосылым түрі		Кабельдік/Штрофильді шиналар
	Кабельге арналған терминал өлшемі жоғарғы/төменгі	мм2	25
	Кабельге арналған терминал өлшемі жоғарғы/төменгі	AWG	18 мамырдың 3-і
	Шина үшін жоғарғы/төменгі терминал өлшемі	мм2	25
	Шина үшін жоғарғы/төменгі терминал өлшемі	AWG	18 мамырдың 3-і
	Тарту моменті	N*m	2
	Тарту моменті	Ин-фунт	18
	Монтаждау		EN 60715(35мм) DIN рельсінде жылдам қысқыш құрылғы арқылы
	Байланыс		Жоғарыдан және төменнен

STM10-63 миниатюралық ажыратқыштың негізгі функциялары

1. Шамадан тыс жүктемеден қорғау: Тізбектегі ток MCB номиналды мәнінен асып кеткенде, STM10-63 миниатюралық ажыратқышы тізбек пен жабдықтың қызып кетуіне жол бермеу үшін белгіленген уақыт ішінде тізбекті автоматты түрде өшіреді.

2.Қысқа тұйықталудан қорғау: Тізбекте қысқа тұйықталу орын алған кезде, STM10-63 шағын тұйықталу сөндіргіші қысқа тұйықталу тоғының тізбек пен жабдыққа зақым келтірмеу үшін тізбекті дереу өшіреді.

3.Ағып кетуден қорғау (кейбір MCB құрылғыларында бұл функция бар): ағып кетуден қорғанысы бар MCB үшін, тізбекте ағып кету болған кезде, STM10-63 миниатюралық ажыратқышы жеке қауіпсіздікті қорғау үшін тізбекті жылдам ажыратады.

МКБ жұмыс істеу принципі

MCB әдетте ішінде жылу-магниттік немесе электронды өшіру детекторы болады, ол тізбектегі токтың өзгеруін анықтау үшін қолданылады. Ток нормадан тыс болғанда, соққышы MCB өшіру механизмін іске қосады, бұл STB1-63 миниатюралық ажыратқышты тізбекті тез ажыратуға әкеледі.

1.Термиялық магниттік соққы: ол ток өткізгіш арқылы өткен кезде пайда болатын жылуды өшіруді іске қосу үшін пайдаланады. Ток тым үлкен болғанда, өткізгіш қызады, бұл термиялық магниттік соққының ішіндегі биметалдың иілуіне әкеледі, осылайша өшіру механизмін іске қосады.

2.Электрондық соққы: ол ағымдағы өзгерістерді анықтау және өшіру механизмінің әрекетін басқару үшін электрондық компоненттерді пайдаланады. Қалыпты емес ток анықталған кезде, электрондық соққы тізбегін өшіру үшін өшіру механизміне сигнал жібереді.

MCB қолдану сценарийлері

MCB контурлар мен жабдықтарды қалыптан тыс токтардың зақымдануынан қорғау үшін тұрғын үйлердегі, коммерциялық және өндірістік аймақтардағы электр жүйелерінде кеңінен қолданылады. Олар әдетте тарату қораптарында, қалқандарда немесе басқару шкафтарында орнатылады және тізбектің негізгі қосқышы немесе тармақты қосқышы ретінде пайдаланылады.

МКБ таңдау және орнату

1.Таңдау: MCB таңдаған кезде, тізбектің номиналды тогы, кернеу деңгейі, қорғаныс сипаттамалары және ағып кетуден қорғау қажет пе сияқты факторларды ескеру қажет. Таңдалған STB1-63 миниатюралық ажыратқыштың электр қауіпсіздігінің жергілікті стандарттары мен ережелеріне сәйкес келуін қамтамасыз ету де маңызды.

2.Орнату: STB1-63 миниатюралық ажыратқышы коррозиялық газдары жоқ құрғақ, желдетілетін ортада орнатылып, сымның дұрыс және сенімді жалғанғанына көз жеткізу керек. Орнату кезінде тиісті электр қауіпсіздігі ережелері мен пайдалану процедуралары сақталуы керек.
