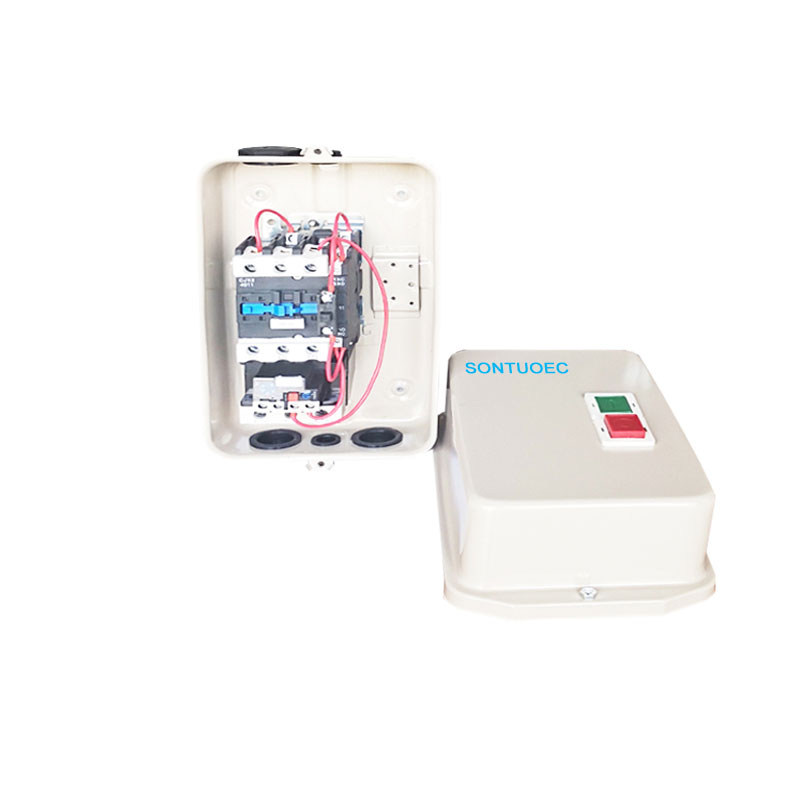

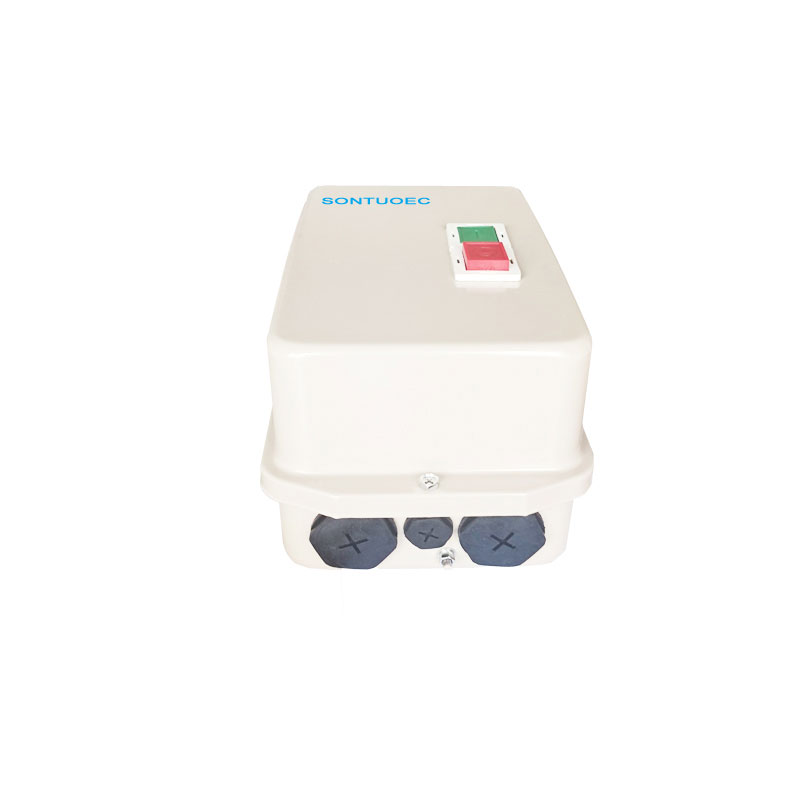

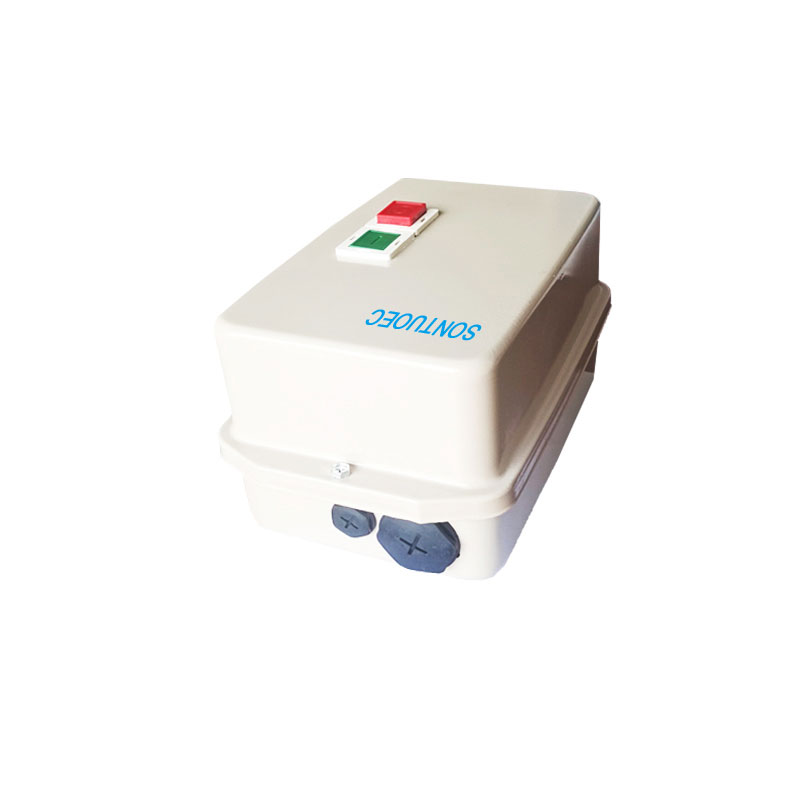

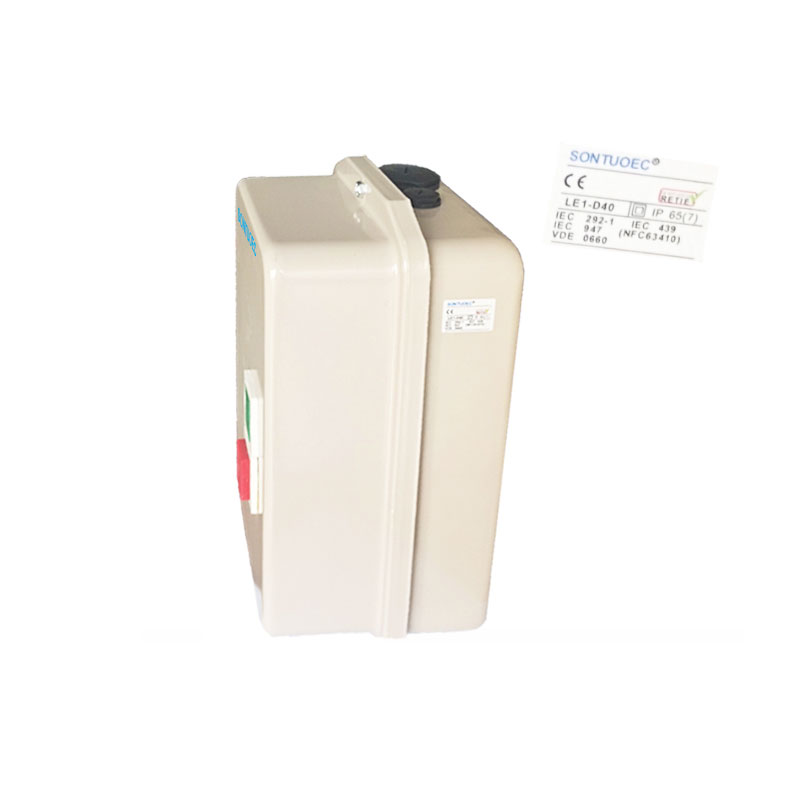

SLE1-D сериялы магниттік стартер

SLE1-D сериялы магнит-стартер - электроматикалық басқару құрылғысы, ол электр қозғалтқышының электромагниттік күшпен іске қосылуы және тоқтауды тоқтатады. Ол әдетте электромагниттік катушкалардан тұрады, ол қуатталған кезде, қуаттылығы бар, ол магнит өрісін шығарады, ол темір өзегі қозғалысын тартады, бұл контактілердің қозғалысын, қайсысын қозғалтқышты басқаруға қол жеткізеді.

Үлгі:SLE1-D

Сұрау жіберу

Өнім Сипаттамасы

Еректерлер

Өнім режимі Жоқ	SLE1-09 және 12	Екі еселенген, қорғалған Tolp429 (3) немесе, F659 (4)
Қоршалған жер	SLE1-18 және 25	Екі еселенген, қорғалған Tolp427 (3) немесе F5577 (4)
	SLE1-32 және 95	Матал, LP65-тен 559-ға дейін
Басқару (2 батырманы басыңыз Қоршау жамылғысы)	SLE1-32 және 95	1 Жасыл бастама батырмасы '1', 1 ', 1-ші тоқтату / TESET «O»
Қосылымдар	SLE1-32 және 95	Электрлік қуаты және қайта құрылымдауды басқару

Негізгі техникалық параметрлер:

Басу		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	Sle1-50	SLE1-65	SLE1-80	SLE1-95
KW / HP (AC-3) қайта шығарылған қуат (AC-3) IEC60947-4	220 В	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) қайта шығарылған қуат (AC-3) IEC60947-4	380в	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Ағымдағы (AC-3) GB14048.4	220 В	9	12	15	21	26	36	52	63	75	86
Ағымдағы (AC-3) GB14048.4	380в	9	12	16	21	25	37	43	59	72	85
Жылу токын қалпына келтірді (A)			25	32	40	50	60	80		125
Тұндырылған диверсиялық (v) 660
Auxical байланыс AC-15	Байланысу	стандарт	1NO				1NO + 1NC
	Ағымдағы (A)	220 В	1.6
	Ағымдағы (A)	380в	0.95
Достыққа арналған термиялық релелер		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Қоршау рейтингі		lp65

Жұмыс принципі

SLE1-D сериялы магниттік стартердің жұмыс принципі электромагниттік индукция мен электромагниттік күштердің өзара әрекеттесуіне негізделген. Басқару қуат көзі қуатталған кезде, электромагниттік катушкалар контактілерді жылжыту және жабу үшін үтік өзегін тартатын магнит өрісін жасайды, ал мотор қуатпен бірге беріледі және іске қосылады. Басқару қуат көзі қуат көзделмеген кезде, магнит өрісі жоғалады, үтік корпусы, үтік корпусы көктемнің әсерінен қалпына келтіріледі, контактілер бұзылады және қозғалтқыш тоқтайды.

Түрлері мен ерекшеліктері

SLE1-D магниттік бастыршықтарының әр түрлі түрлері бар, мысалы, On-line (DOL) SLE1-D SLE1-D магниттік басталуы, Star-Delta (Star-Delta) бастаушылары, AutoTransformer бастаушылары және т.б. SLE1-D магниттік бастырғыштардың әртүрлі түрлері әртүрлі сипаттамалары мен қолданылу аясы бар.

1. on-line-line (Dol) SLE1-D Magnetic Stracter:

Қарапайым құрылым, төмен құны.

Шағын қуат қозғалтқыштарын басқаруға және тоқтатуға жарамды.

2.Стар-дельта (Star-Delta) бастаушысы:

Мотордың сымдарын өзгерту арқылы ол кернеуді азайтудың және басталу кезіндегі ағымды жүзеге асыруды жүзеге асырады.

Орташа қуат моторын іске қосу үшін қолайлы.

3.Автотрансформатордың аштары:

Автотрансформаторды қозғалтқышты бастағанда кернеу мен токты азайту үшін пайдаланады.

Жоғары қуат қозғалтқыштарының бастапқы бақылауына қолданылады.

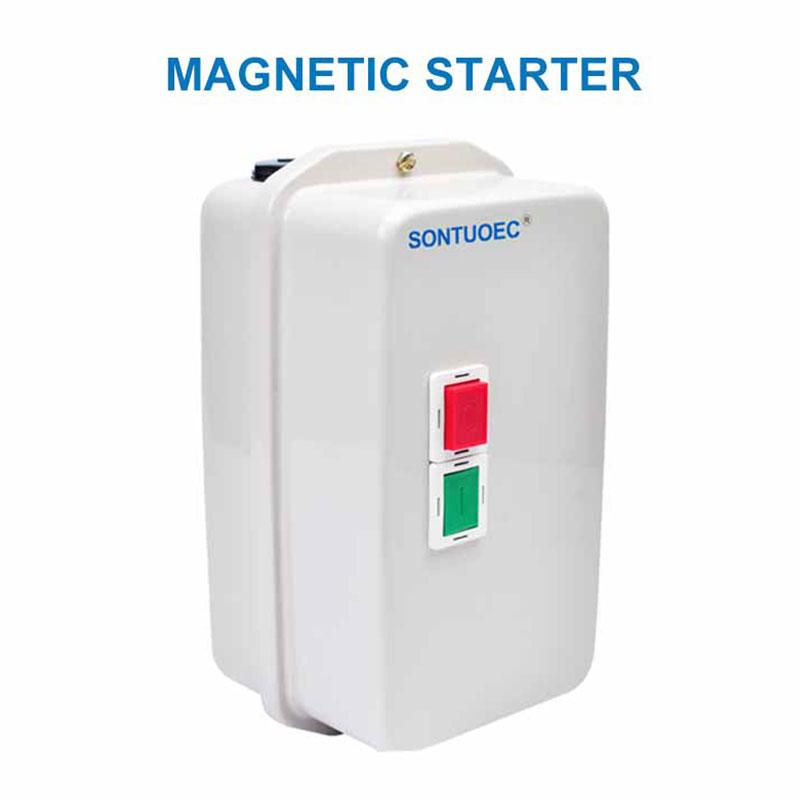

SLE1-D Series Magnetic Starter

Қолдану сценарийлері

SLE1-D магниттік стартерлер өндіріс, құрылыс, ауыл шаруашылығы және тасымалдау сияқты өнеркәсіптік және коммерциялық қосымшаларда кеңінен қолданылады. Олар үш фазалы асинхронды қозғалтқыштар, DC Motors және т.б. сияқты қозғалтқыштарды басқару үшін қолданылады, мысалы, жабдықты және қашықтан басқару үшін.
