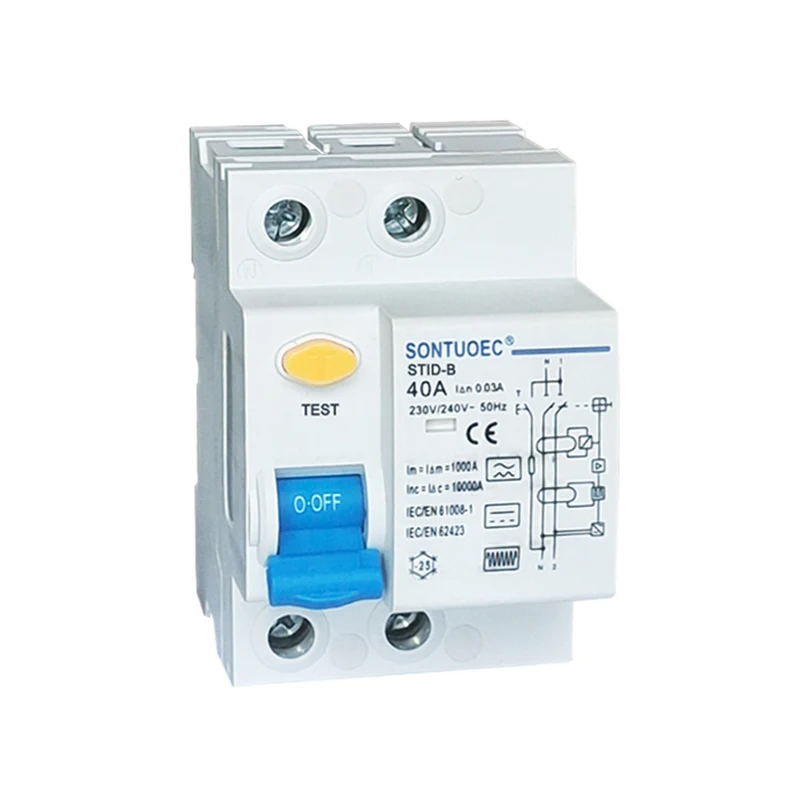

Rccb b Модельдің қалдық ыдысы ажыратқыш

RCCB B модифограмы үш фазалық желілерде ақаулы тоғаңғылықтан қорғайды.

Үлгі:STID-B

Сұрау жіберу

Өнім Сипаттамасы

Электр Белгі	Стандарт		IEC / EN62423 & IEC / EN61008-1
	Түрі (Жердің ағып кетуінің толқын формасы)		B
	Бағаланған ток	A	25,40,63

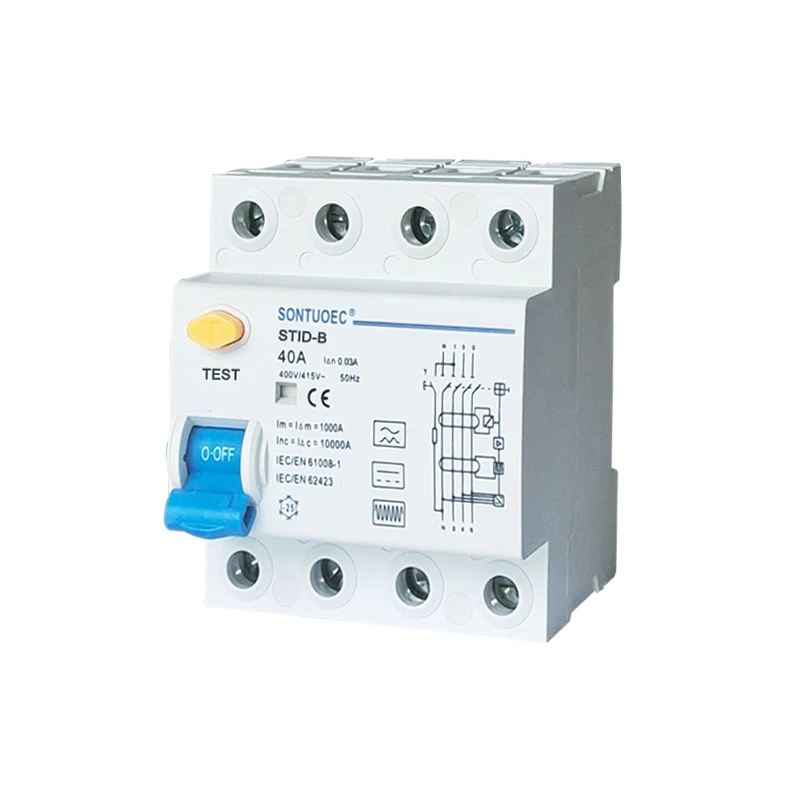

	Тіректер	P	1p + n, 3p + n
	Номиналды кернеу	V	IP + n: n: 230 / 240V; 3P + N: 400 / 415V
	Номиналды сезімталдық i n	A	0.03,0.1,0.3
	Оқшаулау кернеуі UI	V	500
	Реддік қалдық жасау және	A	500 (= 25а / 40а)
	Сыйақы сыйымдылығы i m	A	630 (= 63а)
	Қысқа тұйықталу ағымы	A	10000
	SCPD сақтандырғышы	A	10000
	I n астындағы үзіліс уақыты	s	≤0.1
	Номиналды жиілік	Гез	50
	Кернеудің бағаланған импульсі (1.2 / 5.0) UIMP	V	4000
Механика Ерекше өзгешеліктері	Диэлектрлік сынақ кернеуі. Фред. 1мин үшін	кв	2.5
	Ластану дәрежесі		2
	Электр өмірі		2000
	Механика иефі		10000
	Ақаулық ағымдағы индикаторы		Иә
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы (күнделікті орташа есеппен 35)	ºC	-40 ~ + 55ºC
	Сақтау температурасы	ºC	-40 ~ + 70ºC

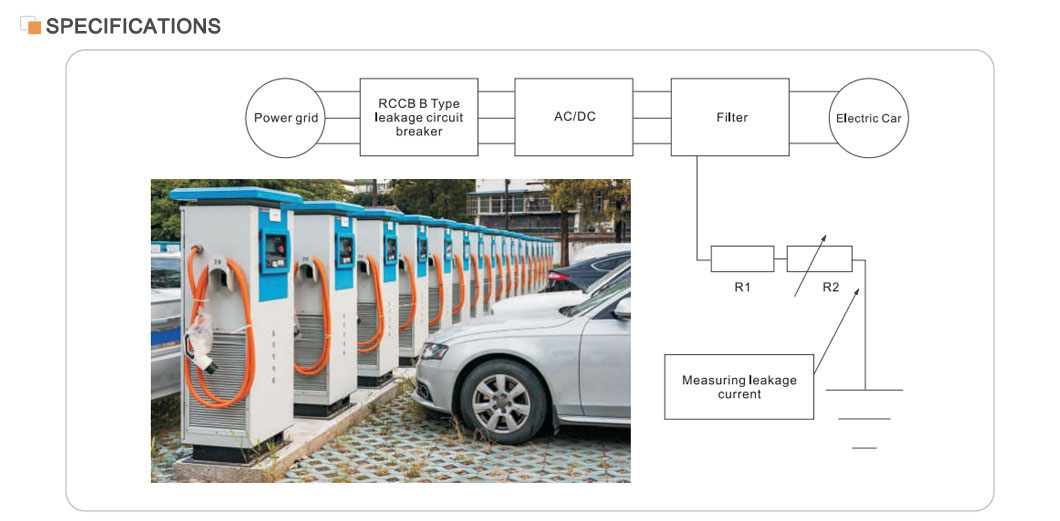

Stid-B RCCB B Модельдің қалдық ажыратқышы A типіне сәйкес келеді және сонымен қатар тұрақты ток тізбектерінен және жоғары жиіліктер токтерінен туындауы мүмкін тұрақты токтарды тегістеуге жарамды. Ол үш фазалы желілерде үздіксіз ақаулар болған жағдайда қорғауды қамтамасыз етеді. СТИД-В әдетте зарядтау станциялары, медициналық жабдықтар мен аспаптар, контроллерлер және ауыспалы жылдамдық жетектері, батарея зарядтағыштары және инверторлар (DC) саласында қолданылады. СТИД-В IEC / EN61008 және IEC / EN62423 стандарттарына сәйкес келеді.

Негізгі ерекшеліктері

Номиналды ток: 40А, үлкен электр жүйелері үшін қолайлы.

Ағып кетуден қорғау: жоғары сезімталдық пен дәлдікпен, ол ағып кету тогын анықтап, қуат көзін қысқа уақыт ішінде кесіп тастай алады.

Қауіпсіздік өнімділігі: өнімнің қауіпсіздігі мен сенімділігін қамтамасыз ету, IEC / EN61008.1 және GB16916.1 сияқты халықаралық стандарттарға сәйкес келеді.

Қолдану аясы: электр жүйесін жан-жақты қорғауды қамтамасыз ету үшін өнеркәсіптік, коммерциялық, жоғары тұрған және азаматтық ғимараттарда кеңінен қолданылады.

Жұмыс принципі

RCCB B Модельдің қалдық ыдысы Ағымдағы ажыратқыш нөлдік реттіліктің ағымдағы трансформаторына негізделген. Әрбір өткізгіш фаза, екінші реттік трансформатордан өтеді, оның екінші жағы электромагниттік детенттен қосылған. Қалыпты жағдайда, фазалық токтардың ағымдық реттіліктің векторлық қосындысы нөлге тең болады, сондықтан трансформатор арқылы ағын нөлге тең, екінші шығыс кернеуі нөлге тең, ал ажыратқыш жұмыс істемейді. Алайда, ағып кету тогы жан-жақты шығатын кернеуді белгілі бір деңгейге көтеріп, шығарып, электромагниттік шығарылым іске қосылады, электромагниттік шығарылым іске қосылады, осылайша ағып кетуді жүзеге асыруды жүзеге асырады, осылайша ағып кетуден қорғау.

Таңдау және орнату

Таңдау: RCCB таңдаған кезде, номиналды кернеу, бағаланған ток, ағып кету әрекеті ағымдық және электр жүйесінің әрекеті сияқты параметрлер ескерілуі керек. Сондай-ақ, Қажетті қорғаныс түріне сәйкес қолайлы RCCB таңдау керек (мысалы, тікелей контакт бойынша тікелей қорғау немесе жанама байланыс).

Орнату: RCCB бүкіл электр жүйесінің немесе нақты электр жүйесінің немесе белгілі бір филиалдық желінің толық қорғалуын қамтамасыз ету үшін электр жүйесінің кіріс кестесінде немесе филиал желісінде орнатылуы керек. Орнату кезінде тиісті стандарттар мен кодтарды RCCB-нің дұрыс қосылуын және сенімді жұмысын қамтамасыз ету үшін қатаң сақтау керек.
