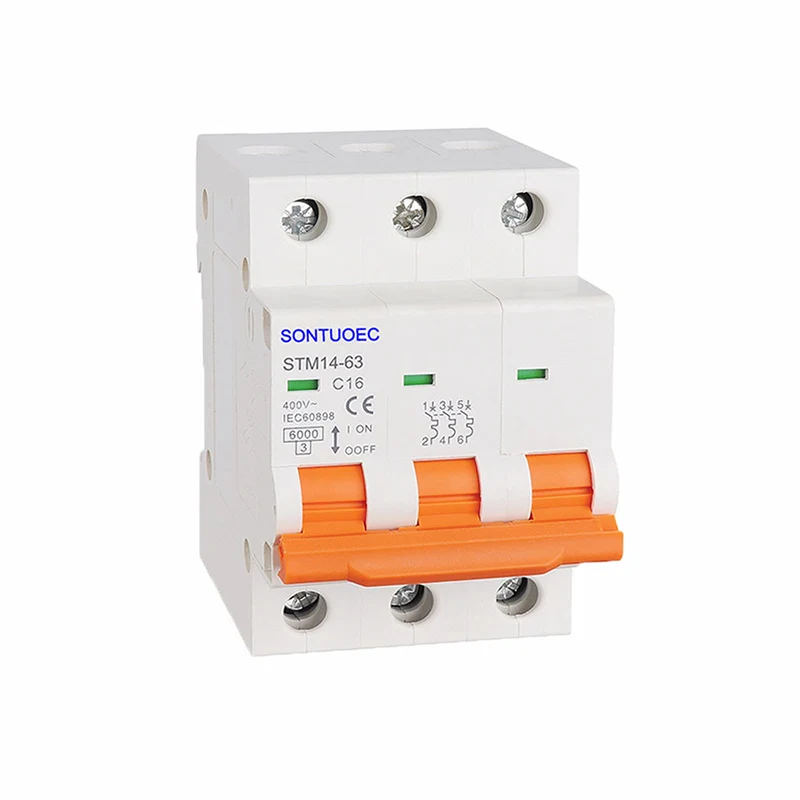

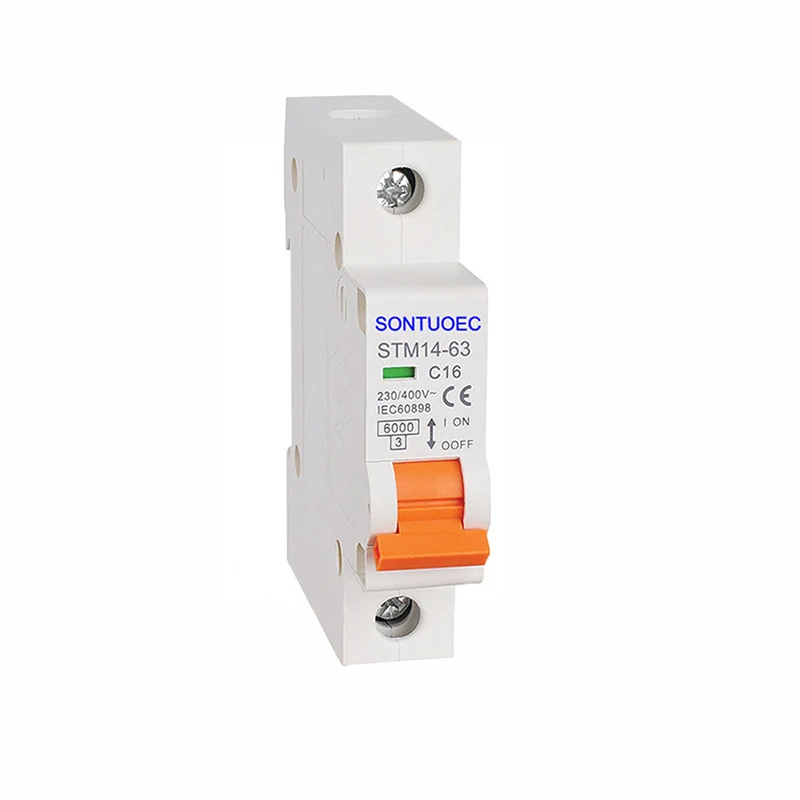

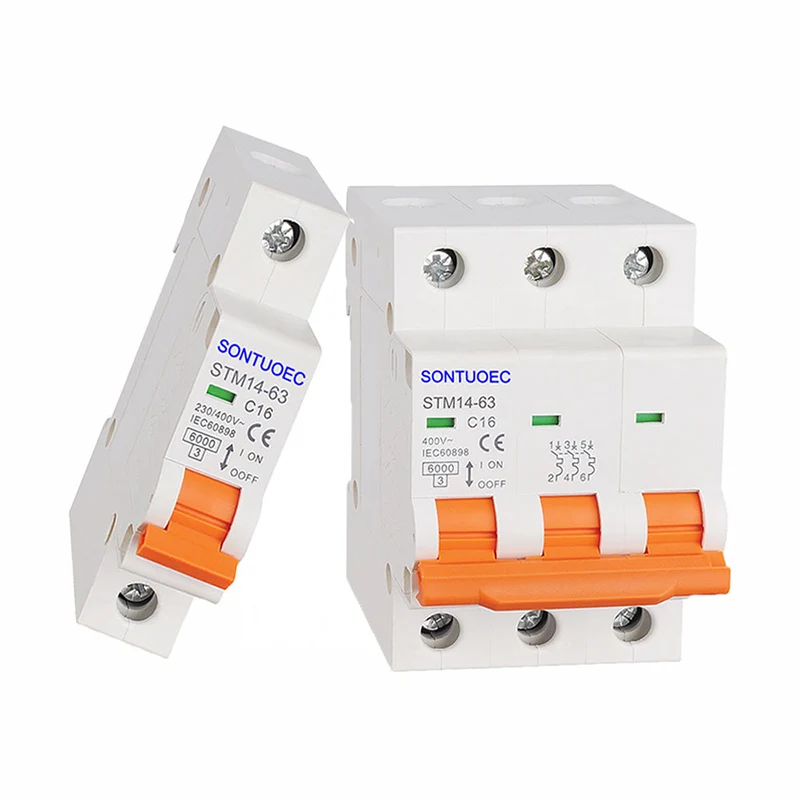

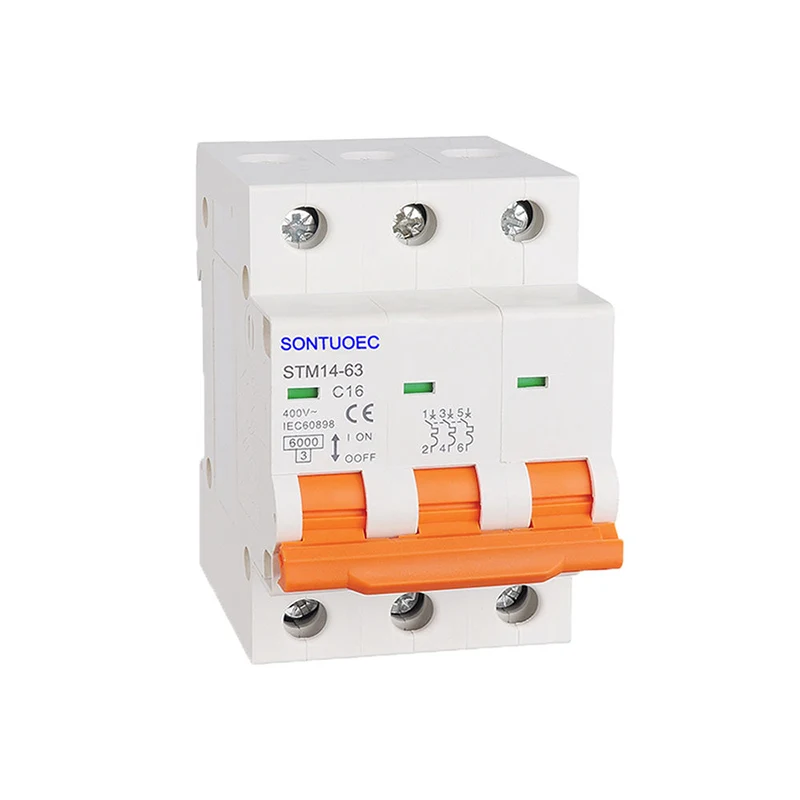

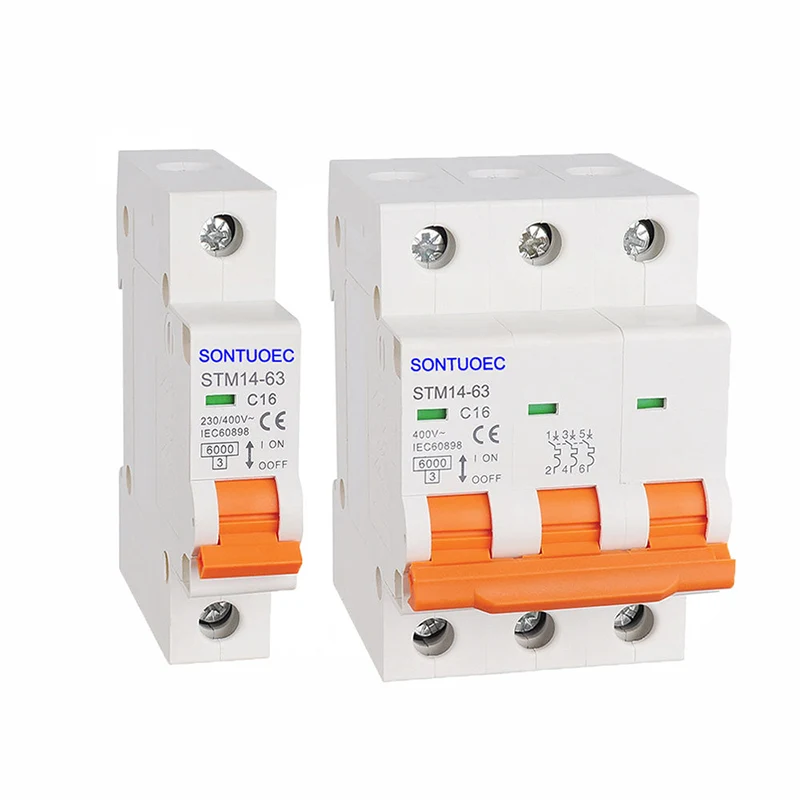

Mini MCB миниатюралық ажыратқышы - бұл электр тізбектерін шамадан тыс жүктемелерден немесе қысқа тізбектерден қорғауға арналған автоматты түрде жұмыс істейтін электр қосқышы. Ол қалыпты аудандық жағдайдағы ағымдық, сонымен қатар ағымдық ауыстырып, сөндіруге, сонымен қатар қосылып, белгілі бір уақыт аралығын алып, көрсетілген қалыптан тыс жерлерде токты сындыруға қабілетті.
Улгі |
STM14-63 |
Стандарт |
IEC60898-1 |
Полюс |
1p, 2p, 3P, 4P |
Күрес қисық сызық |
B, c, d |
Бағаланған қысқа тұйықталу қабілеті (ICN) |
3ка, 4.5KA, 6KA |
Номиналды ток (ішінде) |
1,2,4,610,16,25,32,40,50,63а |
Номиналды кернеу (БҰҰ) |
AC230 (240) / 400 (415) v |
Магниттік шығарылымдар |
B Қисық: 3 және 5-тен 5-ке дейін C қисығы: 5 және 10-ға дейін D қисығы: 10 және 14-тен |
Электро-механикалық төзімділік |
6000-нан астам цикл |
Кішкентай мөлшері: Mini MCB миниатюралық ажыратқышы кішкене мөлшермен және жеңіл салмақтармен сипатталады, оны орнату және пайдалану оңай.
Сенімді жұмыс: оның ішкі құрылымы мен материалдары электр жабдықтарын және жеке қауіпсіздікті қорғау үшін тізбектегі шамадан тыс немесе қысқа тұйықталу кезінде электрмен жабдықтаудың тез кесілгеніне көз жеткізу үшін жақсы жасалған.
Кең таралған: ол тұрғын үй, коммерциялық ғимараттар мен өндірістік нысандарда кеңінен қолданылады, ең көп қолданылатын терминалдан қорғау құралы, электрлік терминалды тарату құрылғыларында.
Мини МКБ ағымдық бақылау арқылы қысқа тұйықталу және шамадан тыс жүктеме қорғау қағидаты бойынша жұмыс істейді. Қысқа тұйықталу ақаулығы тізбекте пайда болған кезде, MCB өрт сөндіруге және басқа қауіпсіздікке ұшыраған оқиғалардың алдын алу үшін тізбекті дереу ажыратады. Схемада шамадан тыс жүктеме болған кезде, MCB электр жабдықтарын зақымданудан қорғау үшін белгілі бір уақыт аралығында тізбекті ажыратуды кешіктіреді. Сонымен қатар, кейбір мини Макбрларда кернеуді қорғау функциясы бар, ол электр жабдықтарына зақым келтірмеу үшін кернеуді өшіреді (тым жоғары).
Мини Макбрлар әр түрлі электр жүйелерінің қажеттіліктерін қанағаттандыру үшін түрлі түрлерде бар. Жалпы түрлерге мыналар кіреді:
Стандарт: әдетте, әдетте, ағымдық және коммерциялық ғимараттарда қолданылады, мысалы, ағымдағы диапазон, номиналды кернеу, қысқа тұйықталу қабілеті және полюстер саны.
Оқшауланған: электр жүйелерін қауіпсіз техникалық қызмет көрсету үшін қуат көзі мен жүктемесін толығымен оқшаулай алады.
Сегменттелген тізбек түрі: Ағымдағы ағымдағы диапазонда MCB ажыратымдылығы тізбектің қуатталған күйін ұстап тұру үшін ауыстырылуы мүмкін.
Қалдық ағымдық түрі: ағып кетуден қорғау қосқышы деп те аталады, олар тізбектердегі ағып кету ақауларын анықтай алады және электрмен жабдықтауды автоматты түрде кесуге қабілетті.
Шамадан тыс жүктеме қорғау түрі: электр жабдықтарын және сымдарды қорғау үшін қуатты шамадан тыс және кесуді анықтауға қабілетті.
Көп функция түрі: шамадан тыс жүктеме, қысқа тұйықталу және ағып кетуден қорғау сияқты түрлі функцияларды біріктіреді.
Басқару түрі: операторға электр жабдықтарын басқару үшін тізбекті қолмен ашуға немесе жабуға мүмкіндік береді.
Mini Mcbs таңдаған кезде, номиналды кернеу, бағаланған ток, сыну қабілеті, пайдалану сипаттамалары және қоршаған орта жағдайлары сияқты факторлар қарастырылуы керек. Сондай-ақ, белгілі бір тізбекке және жүктеме талаптарына сәйкес MCB сәйкес түрін таңдау қажет.
