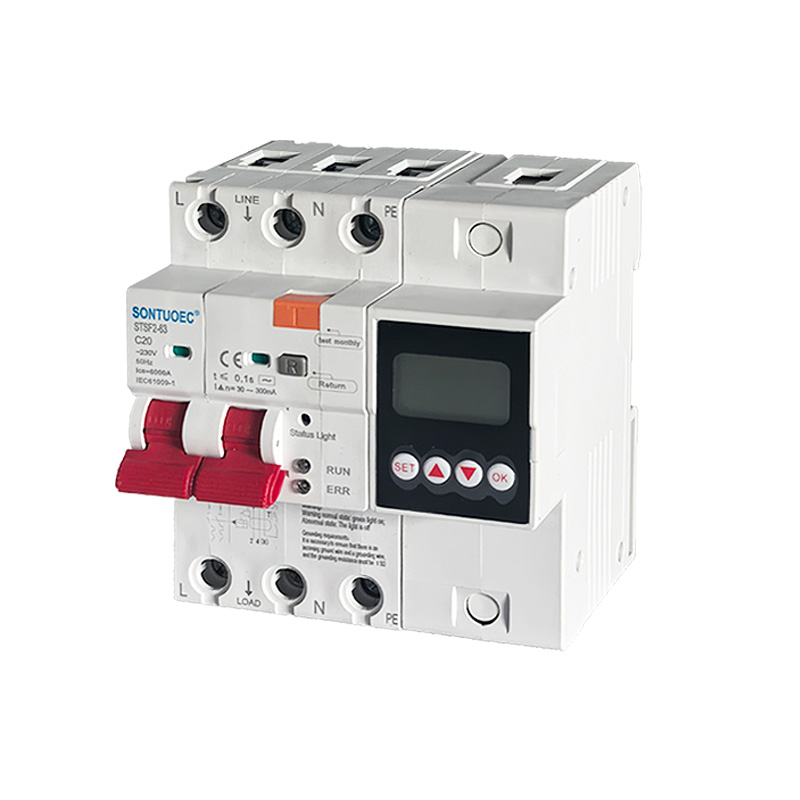

Интеллектуалды батыруға қарсы электр тогының ағып кетуінен қорғағыш 220 В ауа сөндіргіші

STSF2-63/100 100A 2p 4p Көп функционалды RCBO адам ток соққанда немесе электр желісі ағып кеткенде, кернеуі 230В-400В және номиналды ток 100А болатын тізбекте есептелген айнымалы ток 50/60Гц үшін жарамды. Ағып кету, асқын кернеу және төмен кернеу белгіленген мәндерге жеткенде, қалдық ток сөндіргіші өте қысқа уақыт ішінде жылдам жұмыс істей алады, қуат көзін тез өшіреді. Қалдық ток ажыратқышының бақылау температурасы белгіленген мәнге жеткенде, бақылау жерге қосу сымы қосылмайды. Қосылған кезде өнім персонал мен электр жабдығының қауіпсіздігін қорғау үшін дабыл дыбысын шығарады және Электр желісіндегі шамадан тыс кернеудің салдарынан жабдықтың зақымдалуын болдырмаңыз. Шамадан тыс жүктеме, қысқа тұйықталу, ағып кету, асқын кернеу бар. Төмен кернеуден және жоғары температурадан қорғау функцияларын қалыпты жағдайларда электр құрылғыларын мезгіл-мезгіл қосу және өшіру үшін де пайдалануға болады. Жарықтандыру схемалары, әсіресе өнеркәсіптік және коммерциялық жарықтандыруды тарату жүйелері үшін қолайлы. Өнім шағын көлемді, ықшам құрылымды және басқа ұқсас өнімдерге қарағанда жақсы экономикалық тиімділікке ие. Оның әдемі келбеті бар, Жоғары ажырату қабілеті оны тұрмыстық электр қуатын тарату үшін жақсы таңдау жасайды. Бұл өнім GB/T 16917.1 және IEC 61009-1 стандарттарына сәйкес келеді және CE сертификатын алды.

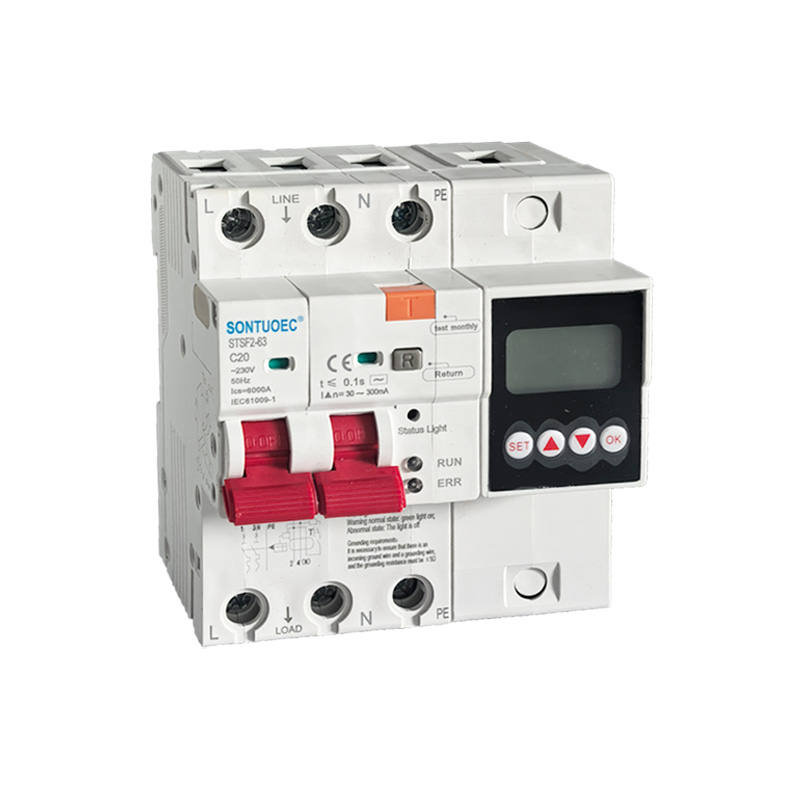

Үлгі:STFS2-63

Сұрау жіберу

Өнім Сипаттамасы

ЕРЕКШЕЛІКТЕР:

Электрлік Ерекше өзгешеліктері	Стандартты	Бірлік	IEC/EN 61009-1
	Режим		Электрондық түрі
	Түрі (сезілген жердің ағуының толқындық түрі)		AC
	Термомагнитті босату сипаттамасы		B,C,D
	Номиналды ток лн	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Реттелетін
	поляктар	P	1P+N, 3P+N
	Номиналды кернеу Ue	V	AC 230, 400 (реттелетін)
	Есептік сезімталдық I△n	A	30-300mA(30,100,300mA) Реттелетін
	Номиналды қалдық жасау және үзу қабілеті l△m	A	500
	Номиналды қысқа тұйықталу сыйымдылығы Icn	A	6000
	I астында үзіліс уақыты△n	S	≤0,1
	Номиналды жиілік	Hz	50/60
	Номиналды импульске төзімді кернеу(1,2/50)Uimp	V	4000
	Диэлектриктің сынау кернеуі 1 мин	кВ	2
	Оқшаулау кернеуі Ui	V	250
	Ластану дәрежесі		2
Басқаr	Артық/төмен кернеуден қорғау;	және	Температураны қорғау ; Fire-alwarm және т.б
Механикалық ерекшеліктері	Электрлік қызмет ету мерзімі		4000
	Механикалық өмір		10000
	Ақаулық ток индикаторы		ИӘ
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы	ºC	-5~+40(Арнайы қолданбаны қараңыз
	(күнделікті орташа ≤35ºC)	ºC	температура компенсациясын түзету)
	Сақтау температурасы	ºC	-25~+70
Орнату	Терминалды қосылым түрі		Кабель/Пин-типті шина/U-типті шина

	Терминал өлшемі кабель үшін үстіңгі/төменгі	мм2	25
	Терминал өлшемі кабель үшін үстіңгі/төменгі	AWG	18-5
	Шинаға арналған терминал өлшемі жоғарғы/төменгі	мм2	25
	Шинаға арналған терминал өлшемі жоғарғы/төменгі	AWG	18-3
	Монтаждау		DIN рельсінде EN 60715(35мм) жылдам қысқыш құрылғы арқылы
	Байланыс		Жоғарыдан

АЙНАЛДАҒЫ АУА ТЕМПЕРАТУРАСЫ:

1. Қоршаған ортадағы ауаның температурасы -5 1С төмен, +40 С жоғары емес, орташа тәуліктік мәні +35 С аспауы керек.

2. Биіктігі: Орнату алаңының биіктігі 2000 м-ден аспауы керек.

3.Атмосфералық жағдайлар

Ауа таза, максималды температура +40 'С кезінде ауаның салыстырмалы ылғалдылығы 50% жоғары емес. Жоғары салыстырмалы ылғалдылық төмен температурада рұқсат етіледі, мысалы, +20 C,

Салыстырмалы ылғалдылық 90% аспауы керек. Температураның өзгеруіне байланысты кейде қалыпты конденсацияға байланысты тиісті шараларды қабылдауға назар аудару керек.

4. Орнату санаты Орнату санаттары lI және III

Ток және полюстердің саны

100A: Бұл RCBO 100 ампермен есептелгенін көрсетеді. Ағымдық номиналды сөндіргіш қызып кетуді немесе зақым келтірместен үздіксіз өткізе алатын токтың максималды мәні болып табылады.

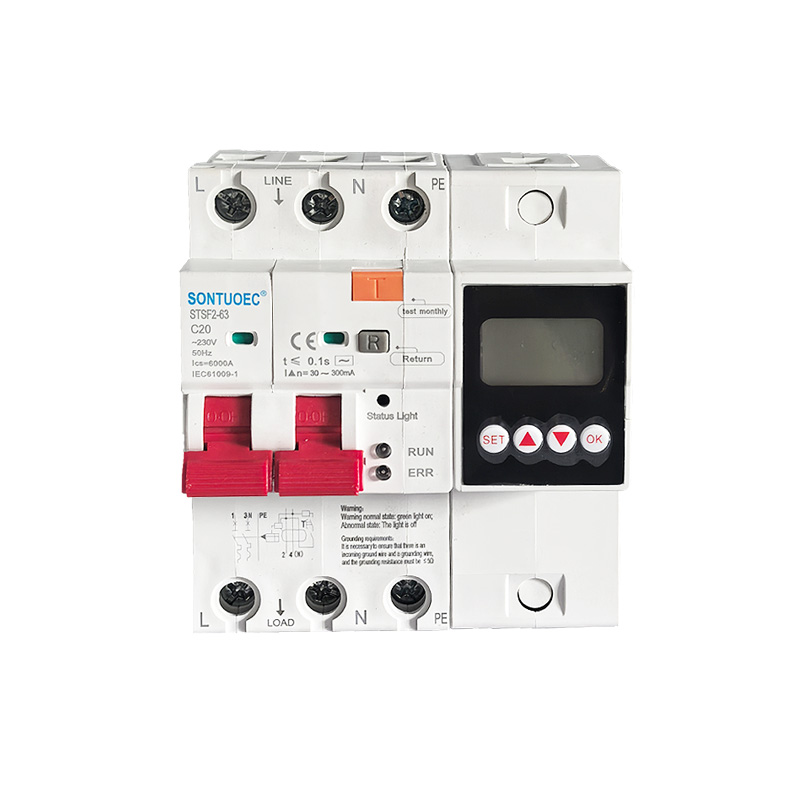

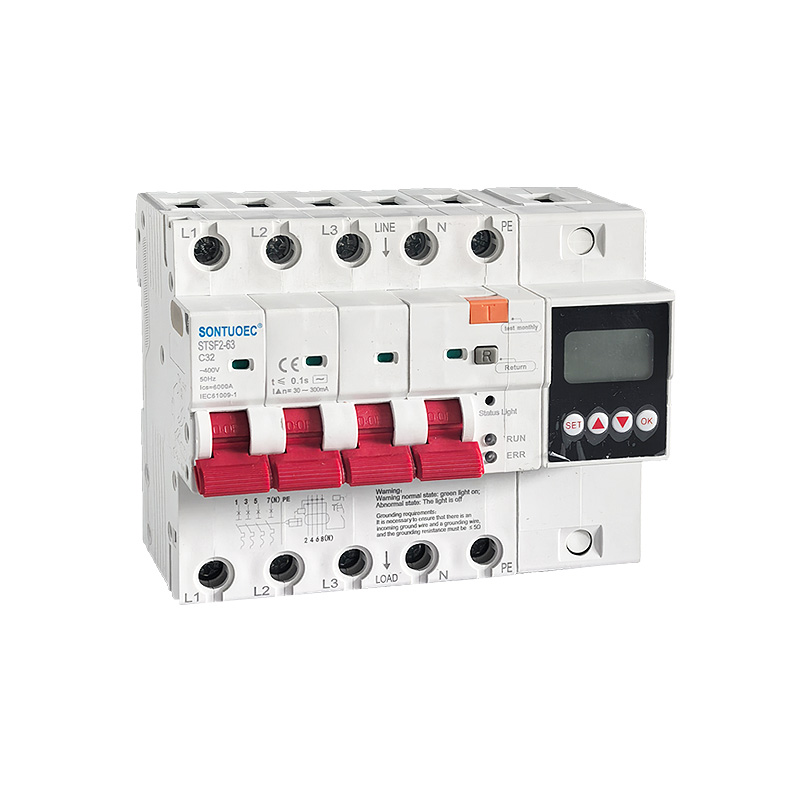

2p, 4p: Мұндағы «p» полюстердің санын білдіреді, яғни ажыратқышты қосуға болатын тізбек фазаларының санын білдіреді. 2p ажыратқышты екі тізбек фазасына (әдетте Өрт және Нөл) қосуға болатындығын білдіреді, ал 4p оны төрт тізбек фазасына қосуға болатындығын білдіреді (әдетте үш фазалы Өрт және Нөл).

Көп функциялы

Көп функциялы бұл 100A 2p 4p Көп функционалды RCBO әртүрлі қорғаныс функцияларымен жабдықталғанын көрсетеді. Негізгі шамадан тыс жүктемеден және қысқа тұйықталудан қорғаудан басқа, ол ағып кетуден қорғауды, төмен кернеуден қорғауды, асқын кернеуден қорғауды және т.б. температураны қорғау，Су кірісі дабылы，Реттелетін ток және кернеу。Бұл қорғаныстар RCBO-ға тізбектер мен жабдықты толық қорғауды қамтамасыз етуге мүмкіндік береді.

Ескерту!

Ескерту қалыпты күйі: жасыл шам қосулы;

Қалыпты күй: шам өшірулі

Жерге қосу талаптары:

Кіріс жерге тұйықтау сымының және жерге қосу сымының болуын қамтамасыз ету қажет және жерге қосу кедергісі s 5Q болуы керек!

Қолдану сценарийі

RCBO әртүрлі қорғаныс функцияларына ие болғандықтан, ол көбінесе жеке қауіпсіздікті қажет ететін тізбектерде қолданылады, мысалы, жарықтандыруға арналған электр тізбектері, әлсіз қуат және үйлер мен қоғамдық орындардағы электр құрылғылары. Бұл орындар жиі су мен ылғалмен сипатталады, бұл ағып кету апаттарын оңай тудыруы мүмкін. Сонымен қатар, RCBO перифериялық жарықты басқару схемалары, радиолокациялық жүйелер және геологиялық барлау аспаптары сияқты адам қауіпсіздігі міндетті шарт болып табылатын өнеркәсіптік электр жүйелерінде де қолданылуы мүмкін.
