Тұрмыстық айнымалы контактор

Sth8-100 Series Transce The Contacters ең алдымен 50 Гц (немесе 60 Гц), рейтингтік жұмыс кернеуі 400 В-ға дейін. Олар AC-7A қолданатын категория бойынша 100А-ға дейін жұмыс жасайтын токқа ие және AC-7B қолданыстағы санаты бойынша 40А дейін. Бұл контакторлар тұрғын және сәл индуктивті жүктемелерді, сондай-ақ ұқсас қосымшаларда, сондай-ақ үй мотор жүктемелерін бақылау үшін қолданылады. Өнім негізінен үйлерде, қонақ үйлерде, пәтерлерде, кеңсе ғимараттарында, кеңсе ғимараттарында, қоғамдық ғимараттарда, қоғамдық ғимараттарда, қоғамдық ғимараттарда, сауда орталықтары, сауда орталықтары, сауда орталықтарында, сауда орталықтарында, сауда орталықтары, спортпен шұғылданады, спортпен шұғылданады. Стандарттар сәйкестігі: IEC61095, GB / T17885.

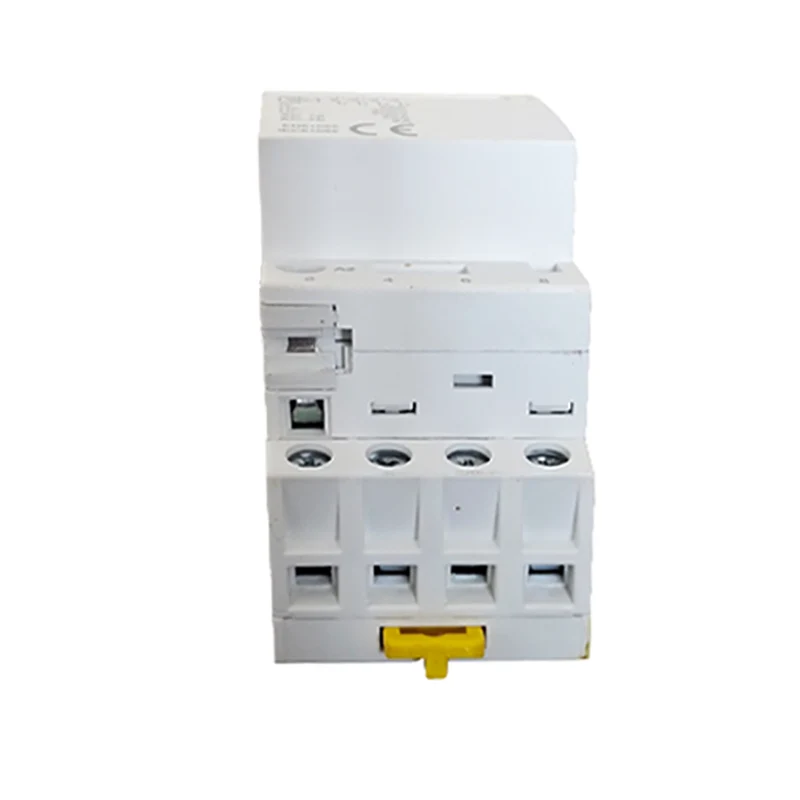

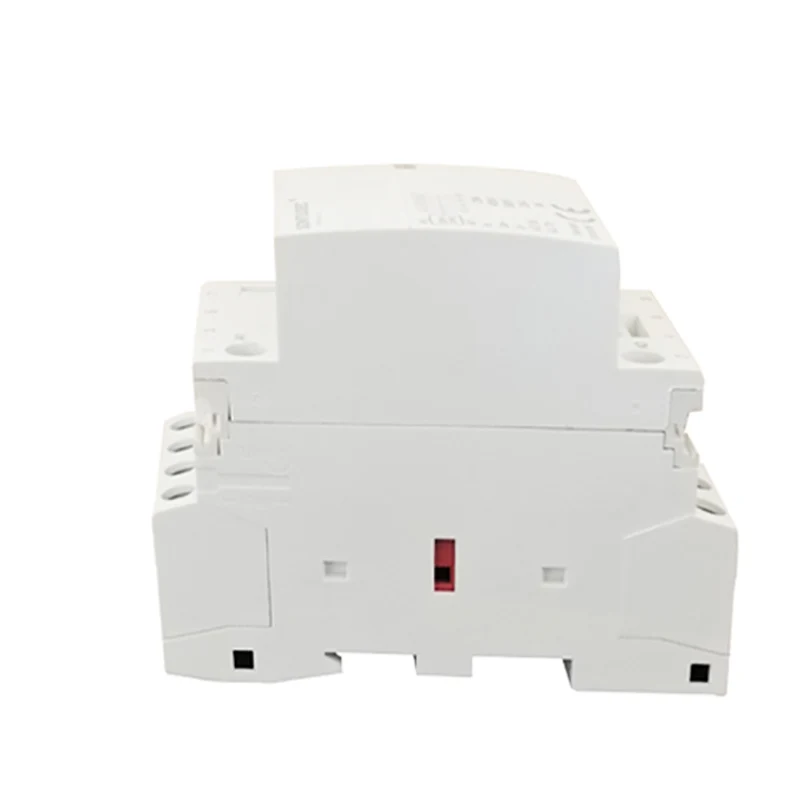

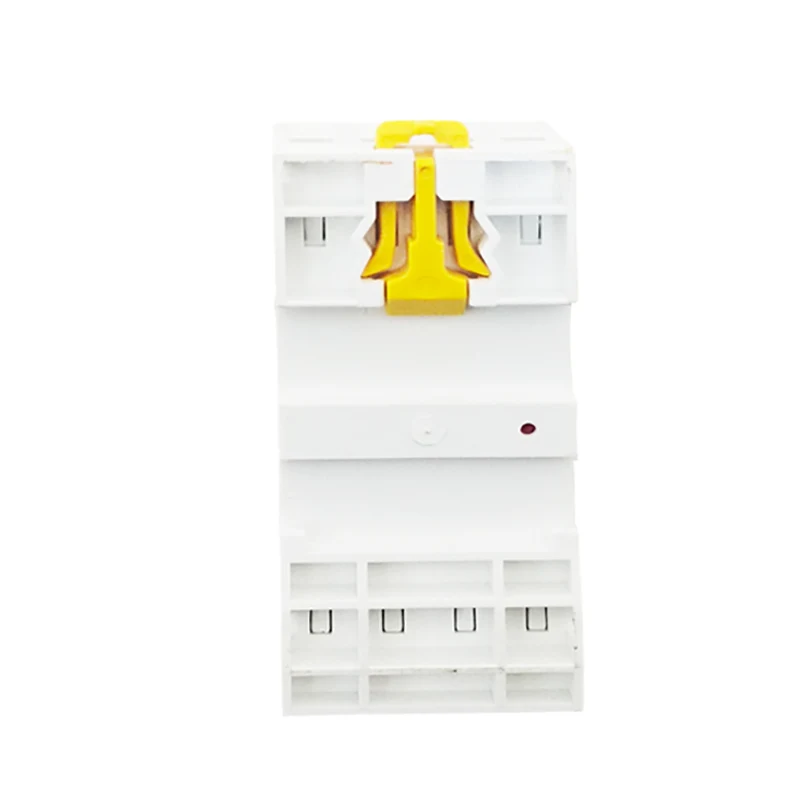

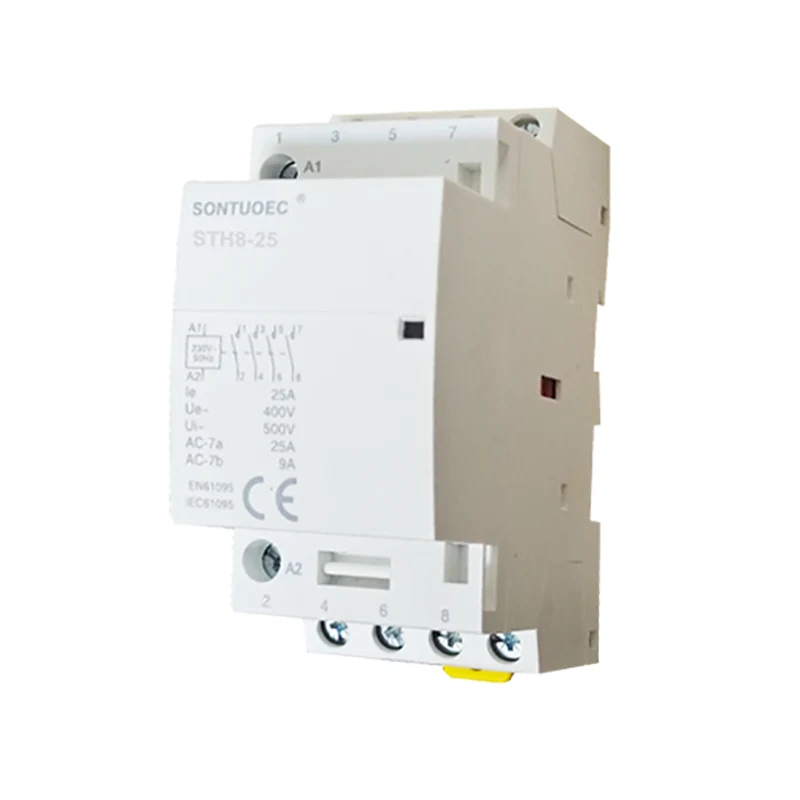

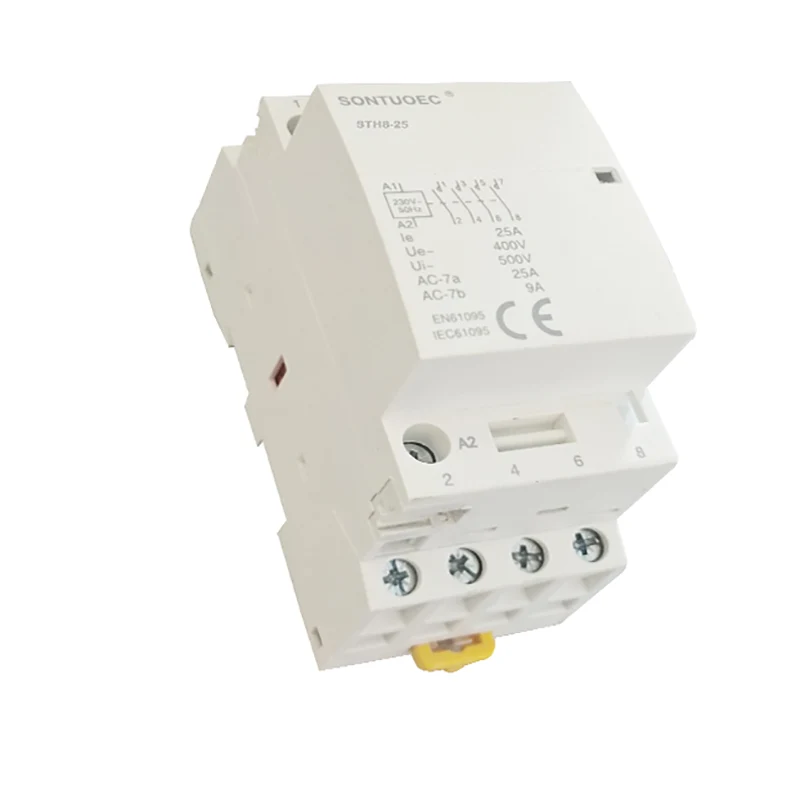

Үлгі:STH8-25

Сұрау жіберу

Өнім Сипаттамасы

Басу	Байланысушы
Бағалау a	16	20	25	32	40	63	100
ЖИТС	Иә
BCtsindic көмекші	Иә
Bactc Көмекші көмекші сары сыңыздар	Иә

Басу					Ені 9 мм модульдер

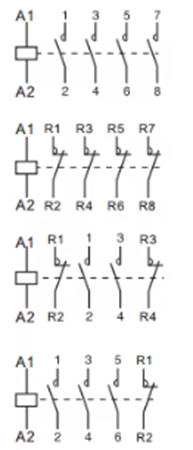

1)	Рейтинг (LN) AC-7A	Рейтинг (LN) AC-7A	Бақылау Вольтаж (Вак) (50Гц)	Байланысу
	16А	6а	24	1NO	2
	20А	7а	110	1)
	25а	9А	230
2
	16А	6а	24	2	2
	20А	7а	110	1NO + 1NC
	25а	9А	230	2)
	32а	12А	24	2	4
	40А	18А	110	1NO + 1NC
	63а	25а	230	2)
	100А	_	24		6
			110	2
			230
3п
	16А	6а	24	3	4
	20А	7а	110	3к
	25а	9А	230
	32а	12А	24	3	6
	40А	18А	110	3к
	63а	25а	230
4-
	16А	6а	24	4	4
	20А	7а	110	48
	25а	9А	230	2NO + 2NC 3NO + 1NC
	32а	12А	24	4	6
	40А	18А	110	48
	63а	25а	230	2NO + 2NC 3NO + 1NC
	100А	_	24	4	12
			110
			230

Негізгі құрылым

Тұрмыстық айнымалы ток контакторы әдетте келесі бөлшектерден тұрады:

Байланыс жүйесі: негізгі контактілер мен қосалқы байланыстарды қосқанда. Негізгі контакті негізгі тізбекті қосу және бұзу, оның ішінде, әдетте, көбінесе үрді ток бар; Көмекші контактизаторы төмендетілген токқа ие басқару тізбегін қосу және бұзу үшін қолданылады.

Электромагниттік жүйе: ол темір өзегі, арматура және катушкалардан тұрады. Катушка қуатталған кезде, ядро арғы арматураны тартады және контактілерді жабады; Катушы қуатталған кезде, магнит өрісі жоғалады, арматура шығып, контактілер бұзылады.

ARC сөндіргіш құрылғысы: Контактілер ажыратылған кезде доғаны сөндіру үшін қолданылады, егер контактілердің ажыратылған кезде, доғаның контактілерге зақым келуіне жол бермеу.

Қабық және аксессуарлар: Қабық ішкі компоненттерді сыртқы ортаның әсерінен қорғау үшін қолданылады; Керек-жарақтарға монтажша, терминалдар және т.б., контактордың қондырғысын орнату және сымдарды іске асыру үшін қолданылады.

Жұмыс принципі

Тұрмыстық айнымалы ток контактілерінің жұмыс принципі электромагниттік индукция принципіне негізделген. Катушка қуатталған кезде, үтік өзегі армативті өрісті дамытады, ол арматураны тартады және контактілерді жабады; Катушка қуатталған кезде, магнит өрісі жоғалады, арматура шығып, контактілер ажыратылады. Катушканы энергияны қуатымен және энергияны қуатымен басқару арқылы, қашықтан басқару және тұрмыстық тізбектерді қорғау арқылы жүзеге асырылуы мүмкін.

Техникалық параметрлер

Тұрмыстық айнымалы ток контактілерінің негізгі техникалық параметрлері номиналды кернеу, ағымдағы, бағаланған жиілік, қосылу және сыну қабілеті және т.б. Бұл параметрлерді таңдау тұрақты жұмыс және қауіпсіз пайдалану үшін тұрмыстық тізбектің нақты жағдайына сәйкес анықталуы керек.

Номиналды кернеу: контактор қалыпты жұмыс істеген кезде кернеу деңгейіне жатады.

Номиналды ток: контактордың максималды токқа жатады, ол тұрақты кернеудің астында ұзақ уақытқа төтеп бере алады.

Номиналды жиілік: Контактор әдетте жұмыс істеген кезде қуат көзінің жиілігі.

Қосылу және сыну қабілеті: Контактордың максималды ағымы, көрсетілген жағдайларда сенімді түрде қосылып, сынуы мүмкін.
