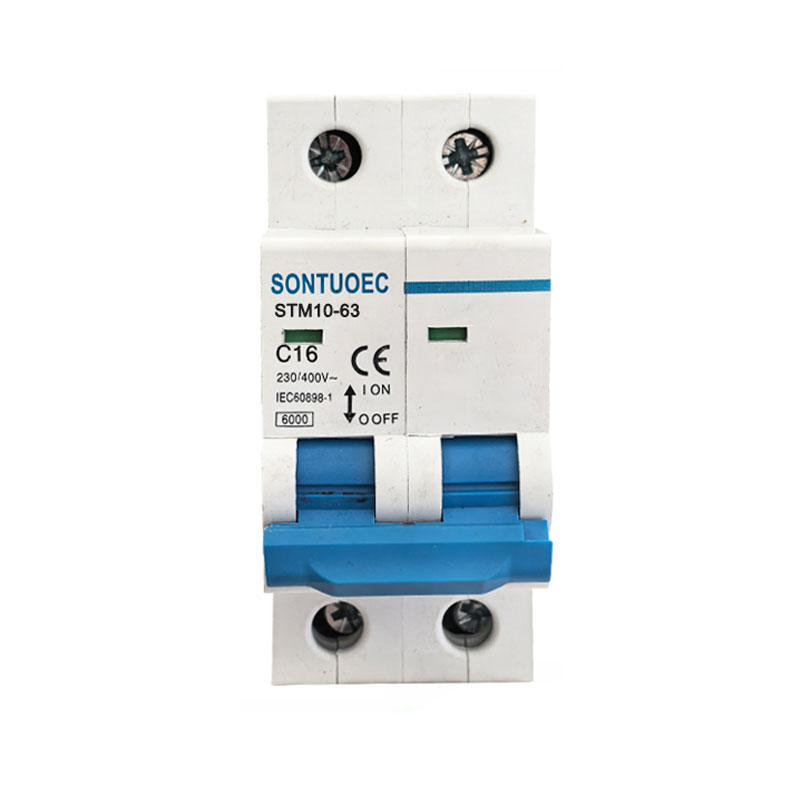

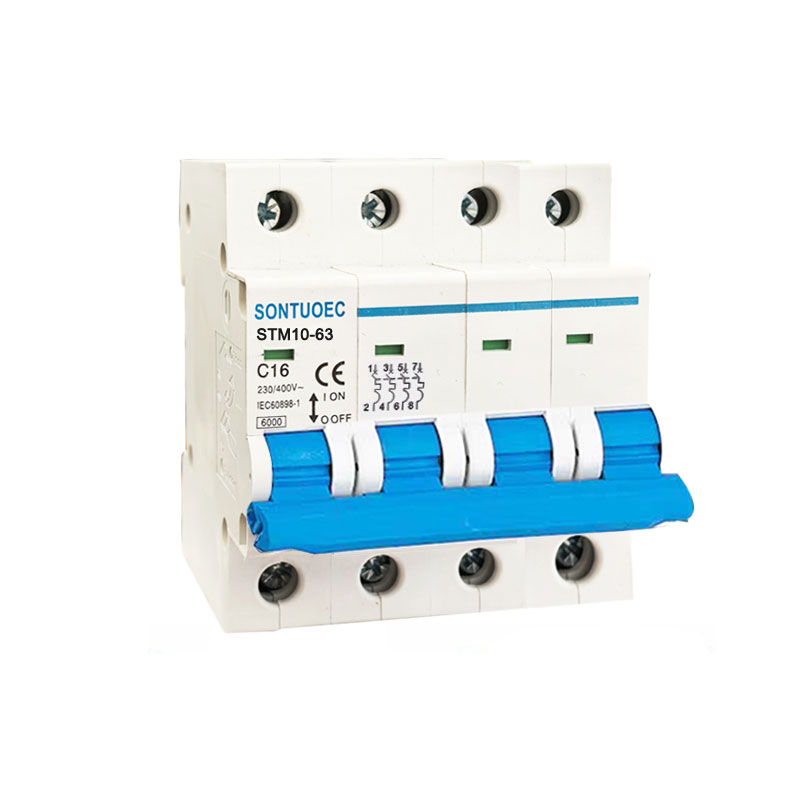

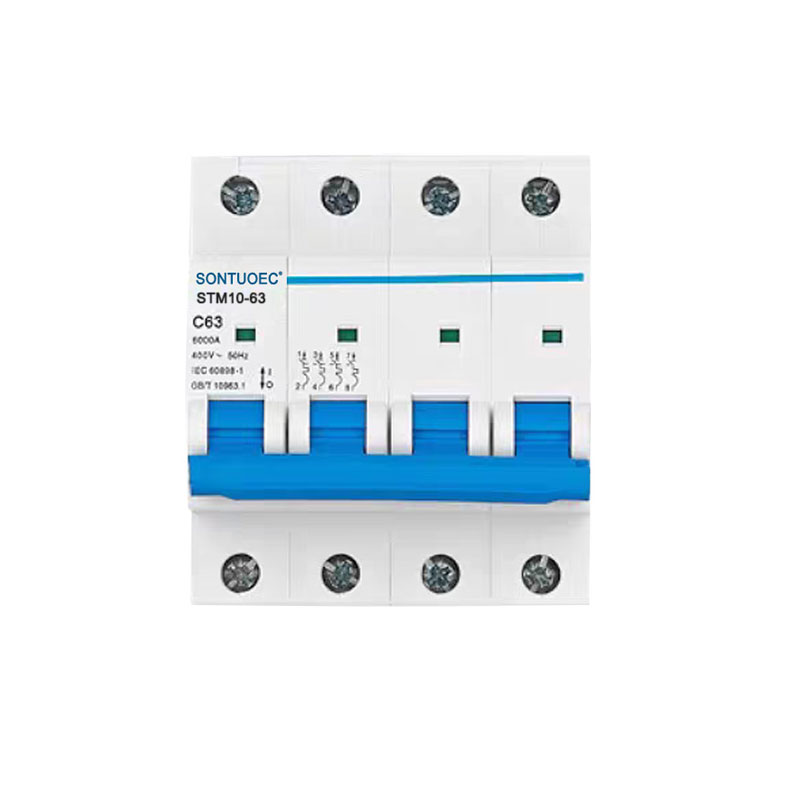

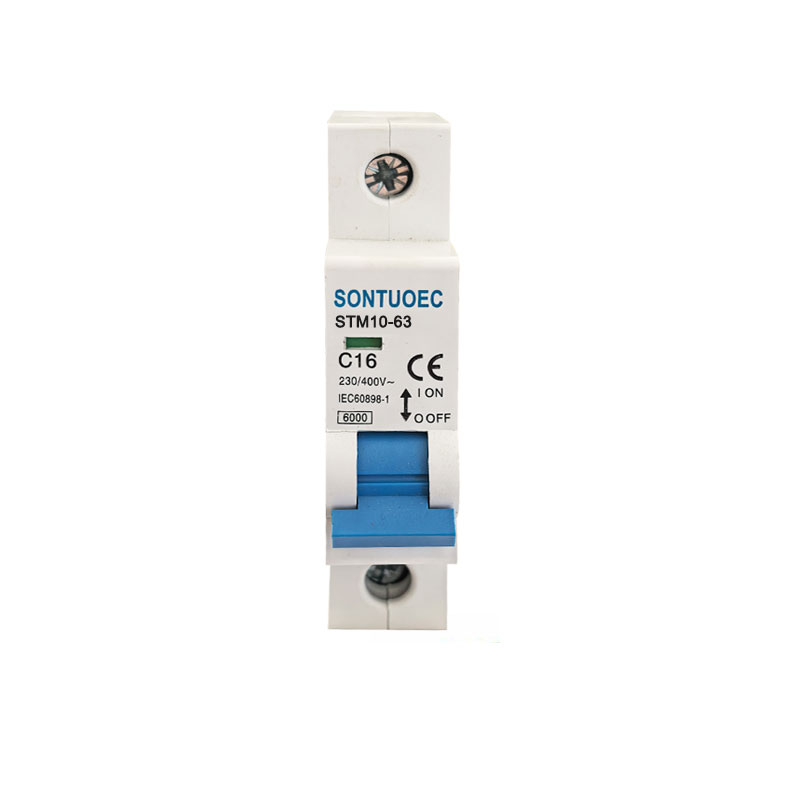

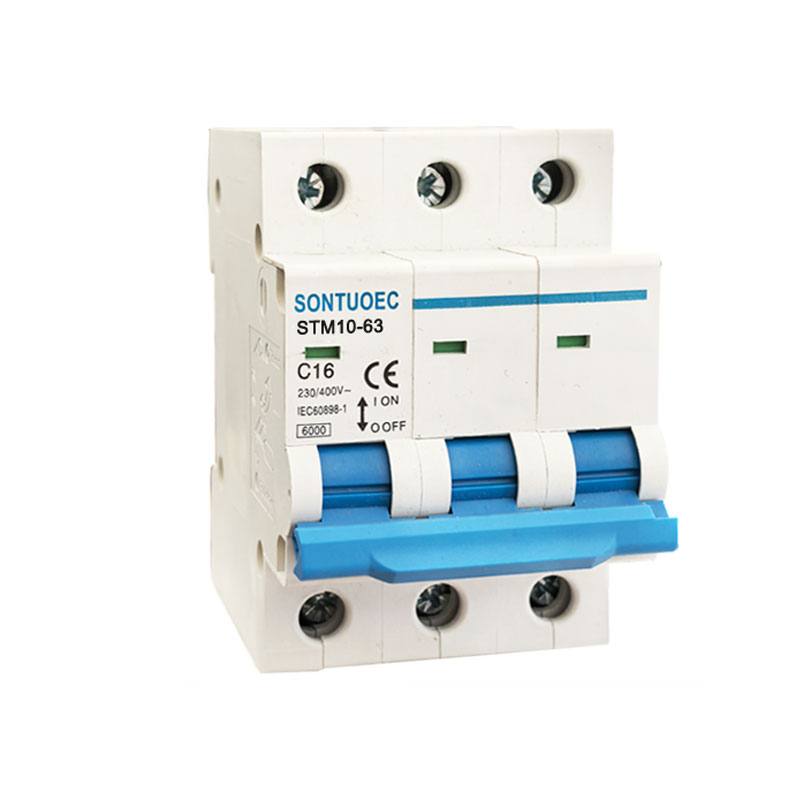

Тікелей сату MCB STM10-63 сериялары 6Ka Poinature ажыратқышы

Sontuoec әр түрлі шағын электр құралдары өндірісіне мамандандырылған Қытай жеткізушілерінің бірі / өндірушілерінің бірі, жоғары деңгейдегі миниатюралық ажыратқыш құрылымның ерекшелігі, өнімділігі жоғары, өнімділігі жоғары, сыртқы әсері және қабығы және оның қабығы және бөлшектері, қатты жалынға төзімді ерекшелігі. Ол 50 немесе 60 жиіліктегі, UE 400V және одан төмен электр жүйесіне, UI 63A және одан төмен, uec60898.1 және gb10963.1 стандарттарына сәйкес келеді

Үлгі:STM10-63

Сұрау жіберу

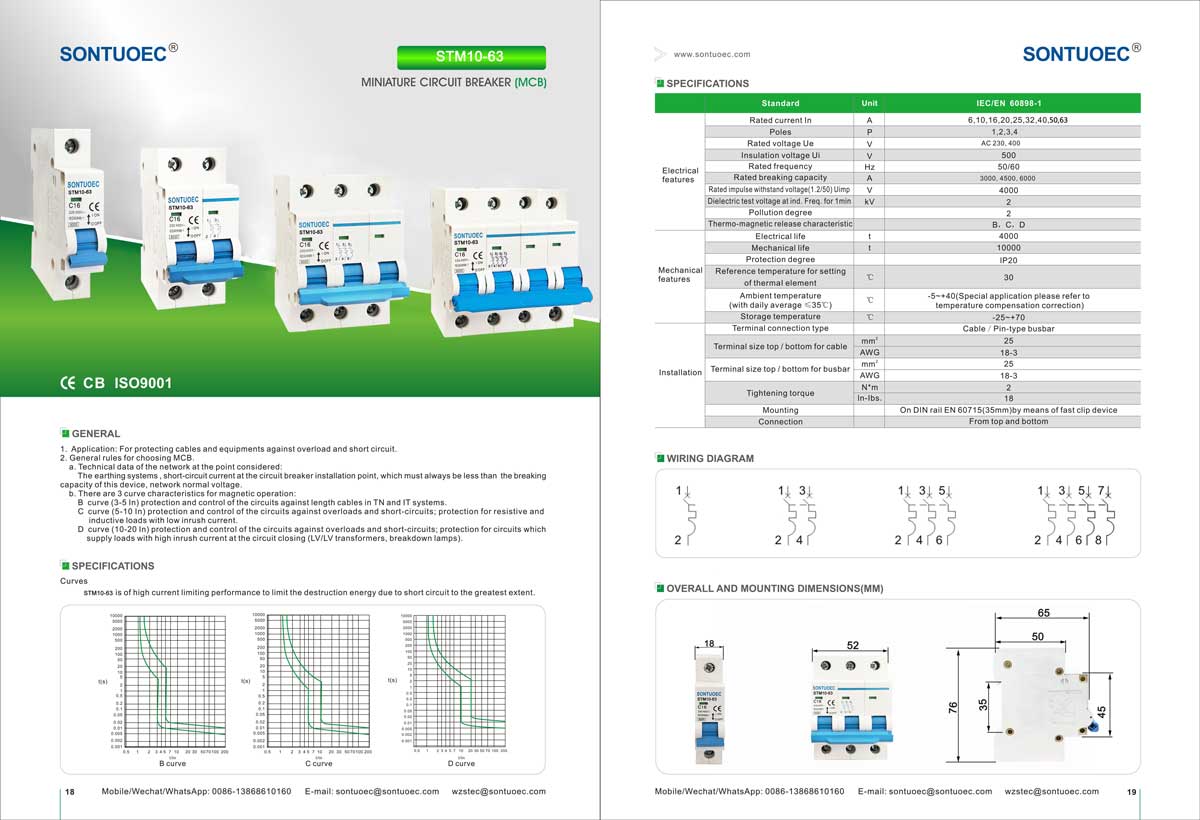

Өнім Сипаттамасы

Ерекшеліктер:

	Стандарт		IEC / EN 60898-1
Электр	Бағаланған ток	A	1,2,4,6,10,16,25,32,40,50,63а
Ерекше өзгешеліктері	Тіректер	P	1,2,3,4
	Номиналды кернеу	V	AC 230, 400
	Оқшаулау кернеуі UI	V	500
	Номиналды жиілік	Гез	50/60
	Сыйақталған сыйымдылығы	A	3000, 4500, 6000
	Номиналды импульс кернеуі (1.2 / 50) UIMP	V	4000
	Dielectric Test Volleg Ind.Freq.freq.	Кв	2
	Ластану дәрежесі		2
	Термо-магниттік босату сипаттамасы		B, c, d
Механикалық	Электр өмірі	t	4000
Ерекше өзгешеліктері	Механикалық өмір	t	10000
	Қорғау дәрежесі		IP20
	Орнату үшін анықтамалық температура	ºC	30
	жылу элементі	ºC	30
	Қоршаған орта температурасы	ºC	-5 ~ + 40 (Арнайы қосымша)
	(күнделікті орташа ≤35ºC)	ºC	температураны өтеу)
	Сақтау температурасы	ºC	-25 ~ + 70
Арнату	Терминалды қосылу түрі		Кабель / пин-типтік шыңдар
	Кабельге арналған терминал мөлшері / төменгі жағы	мм2	25
	Кабельге арналған терминал мөлшері / төменгі жағы	AWG	18 наурыз
	Туалдың мөлшері BusBar үшін жоғарғы / төменгі	мм2	25
	Туалдың мөлшері BusBar үшін жоғарғы / төменгі	AWG	18 наурыз
	Тығыздау моменті	N*m	2
	Тығыздау моменті	In-lbs	18
	Орнату		жылдам клип құрылғысы арқылы EN 60715 (35 мм)
	Байланыс		Жоғарғы және төменгі жағынан

STM10-63 миниатюралық ажыратқышының негізгі функциялары

1. Жүкті қорғау: Схемада ток Макдың номиналды мәнінен асқан кезде, сценарий 10-63 миниатюралық ажыратқыштар тізбектің және жабдықтың құрсауының алдын алу үшін тізбекті автоматты түрде кесіп тастайды.

2.Шортан қорғауды қорғау: Схемада қысқа тұйықталған кезде, сценарий10-63 миниатюралық ажыратқыштар тізбекті схема мен жабдықтың зақымдауын болдырмау үшін бірден ажыратады.

3.Көпелік қорғаныс (кейбір MCBS-та бұл функция бар): ағып кетпейтін MCBS үшін, схемада ағып кеткен кезде, стМ10-63 миниатюралық ажыратқыштар жеке қауіпсіздікті қорғау үшін тізбекті тез кесіп тастайды.

MCBS жұмыс принципі

MCBS ішінде әдетте токтегі өзгерістерді анықтау үшін қолданылатын жылу магниттік немесе электронды сапар детекторы болады. Ағымдық болған кезде, шабуылшы шабуылшы МКБ-ның сыну механизмін қоздырады, себебі STM10-63 миниатюралық ажыратымдылығы тізбекті тез кесіп тастайды.

1. Термиялық магниттік шабуылшы: ол ағымдағы ток өткізгіштен өтіп бара жатқан жылуды пайдаланады, егер өткізгішті өткізіп жіберген кезде өткізіңіз. Ағымдық тым үлкен болған кезде, өткізгіш қызып жатыр, жылу магниттік шабуылшы ішіне майысып, соғып, соғып, соғып, сынау механизмін іске қосады.

2.Бірондық шабуылшы: ол ағымдағы өзгерістерді анықтау және сынау механизмінің әрекетін бақылау үшін электронды компоненттерді пайдаланады. Егер қалыптан тыс ток анықталған кезде, электронды шабуылшы тізбекті кесу үшін сигнал жібереді.

MCB қолдану сценарийлері

Макбс тұрғын үй, коммерциялық және өндірістік бағыттарда электр жүйелерінде кеңінен қолданылады, бұл тізбектер мен жабдықтарды қалыптан тыс токтардан қорғайды. Олар әдетте тарату терезелеріне, коммутациялық тақталарға немесе басқару шкафтарына орнатылады және тізбектің негізгі қосқышы немесе бұтақ түрінде қолданылады.

MCBS таңдау және орнату

1.SELECTION: MCBS таңдаған кезде тізбектің, кернеу деңгейінің, қорғау сипаттамаларының, қорғаныс сипаттамалары қажет немесе сияқты факторларды қарастыру керек. Сондай-ақ, таңдалған STM10-63 миниатюралық ажыратқыштардың жергілікті электр қауіпсіздігі стандарттары мен ережелерімен жабдықтауды қамтамасыз ету маңызды.

2.Талану: STM10-63 миниатюралық ажыратқыштары коррозиялық газдардан босатылған және оның дұрыс және қауіпсіз және қауіпсіз екендігіне көз жеткізу керек. Орнату кезінде тиісті электр қауіпсіздігі ережелері мен жұмыс процедуралары сақталуы керек.

Жиі қойылатын сұрақтар

Q1. Сіздің зауытыңыз сапаны бақылауға қатысты қалай жасалады?

A. Барлық өнімдер жеткізілім алдында 100% тексеріледі.

Q2. Сіздесіз бе, сауда компаниясы ма?

А. Біз 20 жылдан астам тәжірибесі бар өндіруші болып табыламыз, және біз өз бағамыздың бірінші қолымыздан, өте арзан және бәсекеге қабілетті кепілдік бере аламыз.

Q3. Төлем шарттары қандай?

A. Біз TT, 30% депозит және 70% баланс BL көшірмесін аламыз.

4-сұрақ. Жеткізу уақыты қалай?

A. Әдетте өндіріс үшін шамамен 25 күн кетеді.

Q5. Маған пакет стандартын айтыңыз?

Әдетте, әдетте, картондар, бірақ сонымен бірге оны сіздің талабыңызға сәйкес жинай аламыз.

Q6. Мен логотипін оған қоя аламын ба?

A. Егер сізде көп мөлшер болса, ол OEM-ді жасау қиынға болмайды.

Q7. Сіз үлгілерді бересіз бе? Бұл тегін немесе қосымша ма? Сіз үлгілерді бересіз бе? Бұл еркін немесе қосымша ма?

A. Иә, біз үлгілерді ақысыз ақысыз ұсына аламыз, бірақ жедел төлемді сатып алушылар төлеуі керек.

Q8. Сіздің төлем шарттары қандай?

A. Біз TT, 30% депозит және 70% баланс BL көшірмесін аламыз.
