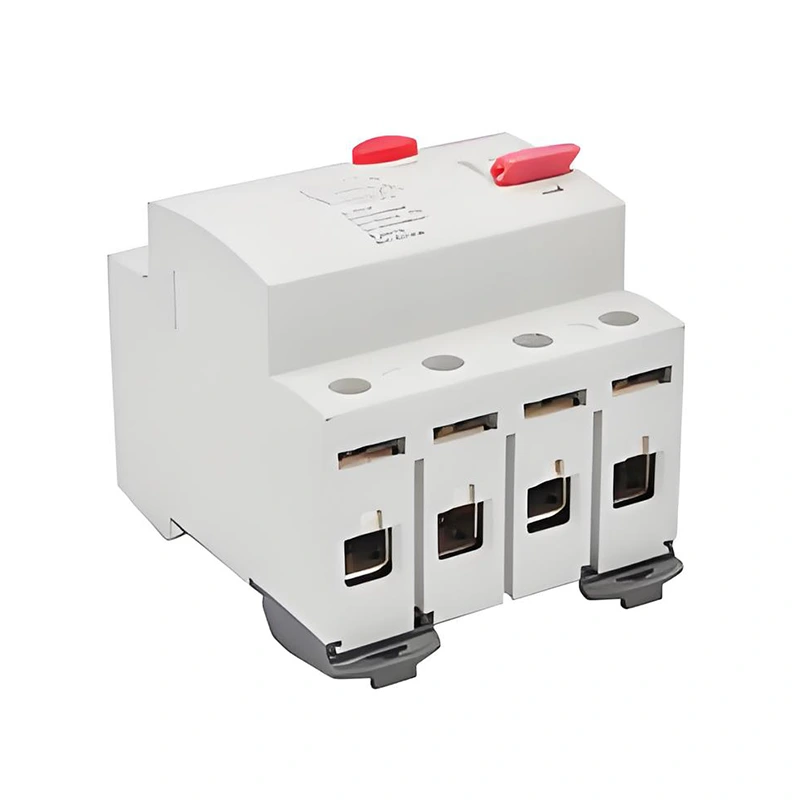

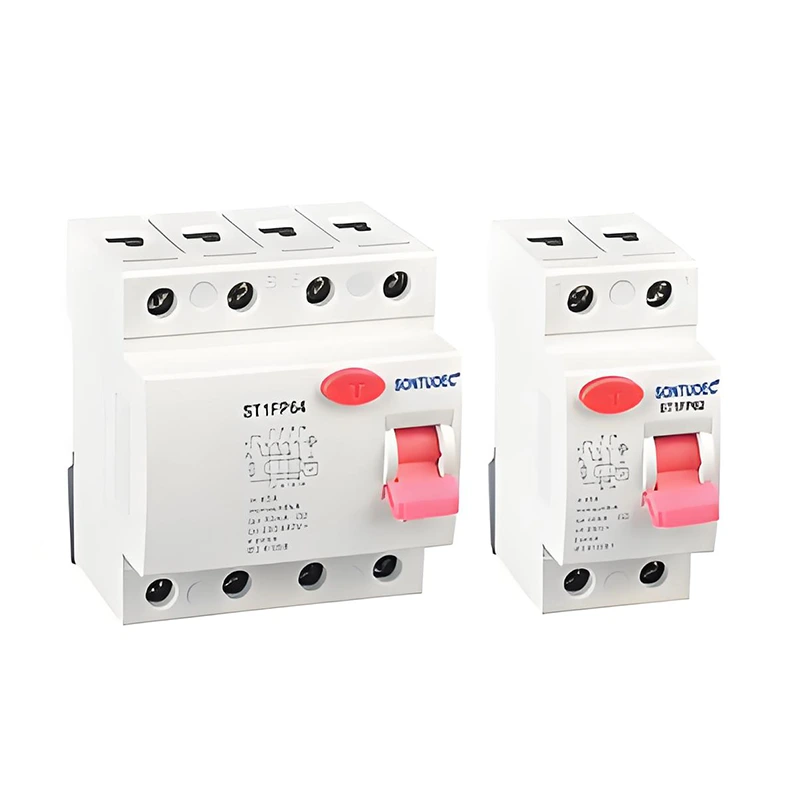

RCCB электронды түрі

Схемада қалдық ток алдын ала орнатылған мәннен асып кетсе, RCCB электронды түрі тізбекті кесу үшін тез әрекет етеді, осылайша электр тогының соғуы және электрлік өрттердің алдын алады. Электрондық RCCBBS жоғары сезімталдық пен дәлдікті қамтамасыз ету үшін электронды компоненттер мен микропроцессорлар мен басқа технологияларды пайдаланады.

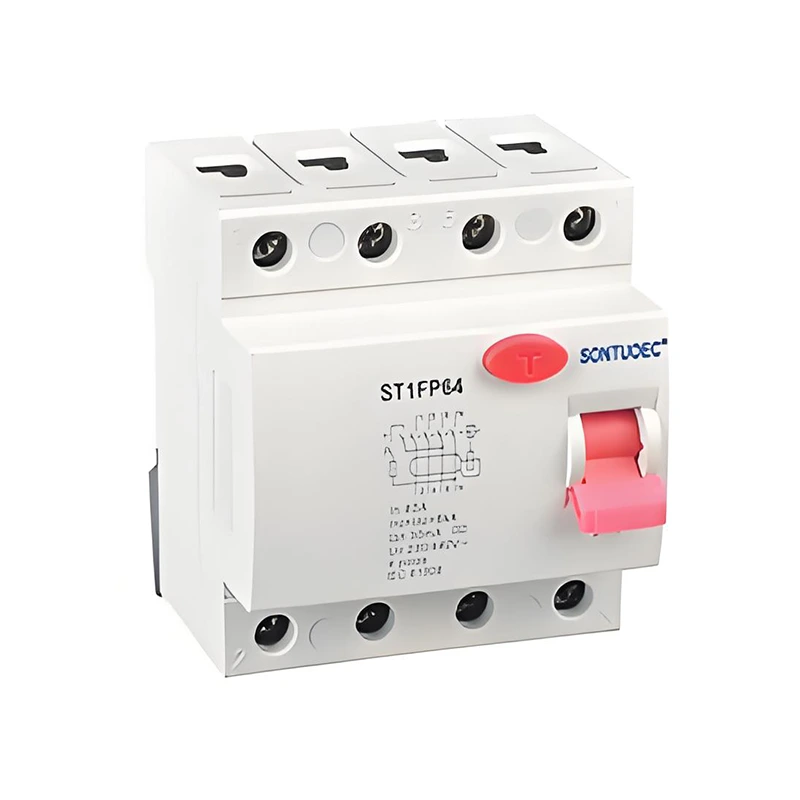

Үлгі:ST1PF64

Сұрау жіберу

Өнім Сипаттамасы

Қыртыс			IEC / EN61008.1
Электр	Түрі (Жердің ағып кетуінің толқын формасы)		Электро-магниттік түрі, электронды түрі
Ерекше өзгешеліктері	Бағаланған ток	A	Және және
	Тіректер	P	2,4
	АҚШ долларымен кернеу	V	AC 240/45V; AC 230 / 400V
	Номиналды ток		16,25,32,40,63а
	Номиналды сезімталдық I △ n	A	0.01,0.03,0.1,0.3,0.5
	Оқшаулау кернеуі UI	V	500
	Реддік қалдық жасау және	A	630
	Сыйымдылығы мен △ м	A	630
	Қысқа тұйықталу тогы i △ c	A	6000
	SCPD сақтандырғышы	A	6000


	Номиналды жиілік	Гез	50/60
	Ластану дәрежесі		2
Механикалық	Электр өмірі	t	4000
Ерекше өзгешеліктері	Механикалық өмір	t	10000
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы	ºC	-25 ~ + 40
	(күнделікті орташа ≤35ºC)	ºC	-25 ~ + 40
	Сақтау температурасы	ºC	-25 ~ + 70
Арнату	Терминалды қосылу түрі		Кабель / U-Type BusBar / PIN-типтік шыңдар
	Кабельге арналған терминал мөлшері / төменгі жағы	мм2	25
	Кабельге арналған терминал мөлшері / төменгі жағы	AWG	3.18
	Терминал мөлшері Бус борбасы үшін жоғарғы / төменгі	мм2	25
	Терминал мөлшері Бус борбасы үшін жоғарғы / төменгі	AWG	3.18
	Тығыздау моменті	N * м	2.5
	Тығыздау моменті	In-lbs	22
	Орнату		Жылдам клип құрылғысы арқылы EN 60715 (35 мм)
	Байланыс		Жоғарғы және төменгі жағынан

Жұмыс принципі

RCCB электрондық типінің жұмыс принципі электромагниттік индукция және ағымдағы теңдестіру қағидаттарына негізделген. Схемада фазалық және нөлдік с сызғыштар теңгерімсіз болған кезде, I.E. Қалдық тогы бар болған кезде, RCCB ішіндегі ағымдағы трансформатор осы теңгерімсіздікті анықтайды және сәйкес сигнал шығарады. Бұл сигнал электронды тізбекпен өңделгеннен кейін, ажыратқыштың ажыратқышы тізбекті тез кесіп тастайтындай етіп босату механизмінің әрекетін іске қосады.

Негізгі ерекшеліктері

Жоғары сезімталдық: RCCBBS өте аз қалдық токтарды, әдетте 30 мА-дан кем немесе одан да төмен.

Жылдам әрекет: Қалдық тогы алдын ала орнатылған мәннен асып кеткеннен кейін, RCCB тізбегін кесіп, апаттардың алдын алу үшін дереу әрекет етеді.

Қауіпсіз және сенімді: RCCB жоғары сенімділік пен тұрақтылықты қамтамасыз ету үшін жоғары электронды компоненттер мен микропроцессорлық технологияны қолданады.

Орнату оңай және қолдау: Электрондық RCCBBS әдетте ықшам құрылымға және қарапайым сымдарға ие, оларды орнатуға және сақтауға мүмкіндік береді.

Қолдану сценарийлері

Электрондық RCCBBS электрмен қорғалған түрлі жағдайларда кеңінен қолданылады, оның ішінде, бірақ олармен шектелмейді:

Тұрғын және коммерциялық ғимараттар: электр жабдықтарын және жеке қауіпсіздікті қорғау, электр тогының соғуы және электрлік өрттердің алдын алатын.

Өнеркәсіптік өндіріс желілері: қозғалтқыштар мен трансформаторлар сияқты электр жабдықтарын қалыпты жұмыстан қорғау үшін пайдаланылады, мысалы, ағып кету мен шамадан тыс жүктемелерге байланысты жабдықтың зақымдалуын болдырмау үшін қолданылады.

Қоғамдық нысандар: мысалы, ауруханалар, мектептер, кітапханалар және басқа жерлер, электр жабдықтарының қауіпсіз жұмысын және персоналдың электр энергиясын қауіпсіз пайдалануын қамтамасыз ету үшін пайдаланылады.

Electronic Type RCCB
