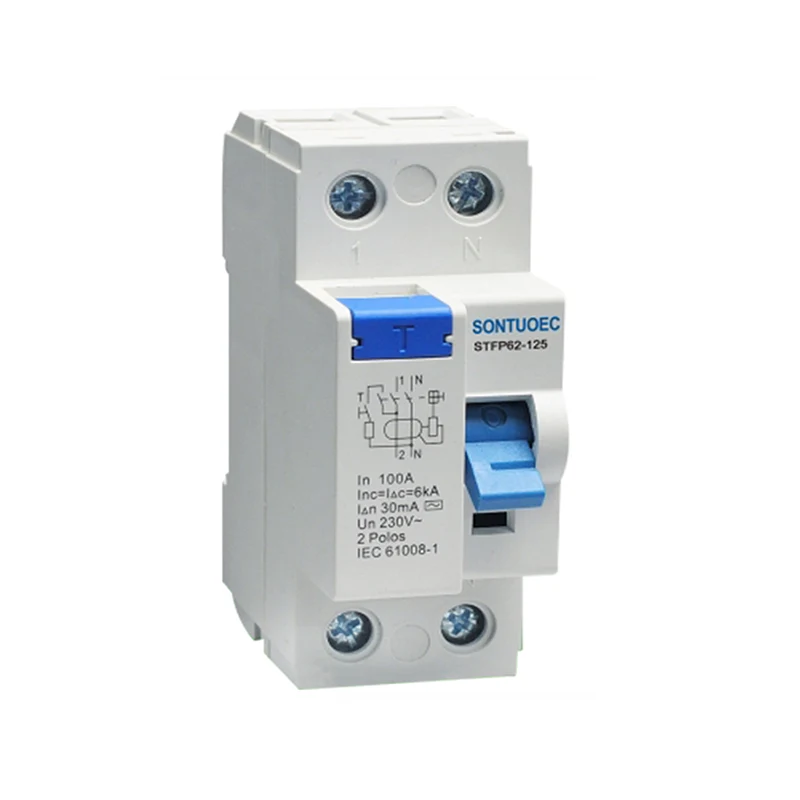

Электрондық магниттік A RCCB түрі 125А / 30МА

Электрондық магниттік RCCB 125A / 30MA типі ағып кету, қысқа тізбектер немесе жердегі ақаулар салдарынан қалдық токтарды, ал жердің алқаптарының ақаулары және ағымдық тізбектерді автоматты түрде кесіп, кадрлар мен жабдықтардың қауіпсіздігін сақтайды. Оның жұмыс принципі электромагниттік индукция принципіне негізделген, егер трансформатордан өтсе, тиісті магниттік ағындар жасалады, бұл өз кезегінде электронды тізбекті сигналды өңдеуді жүзеге асырады және ақыр соңында босату механизмінің әрекетін бақылайды.

Үлгі:STFP360-125

Сұрау жіберу

Өнім Сипаттамасы

Үлгі:	Stfp360-125
Стандартты:	IEC 61008-1
Қалдық қолданыстағы сипаттамалары:	Және және
Полюс жоқ:	2p, 4P
Номиналды ток:	16А, 25А, 32А, 40А, 63,80,100,125А
Номиналды кернеу:	230/400V айнымалы
Номиналды жиілік:	50/260 Гц
Номиналды қалдық жұмыс істеп тұрған ағымдағы δn:	10МА, 30МА, 100МА, 300МА, 500МА
Номиналды қалдық жұмыс істемейтін ток I δno:	≤0.5δδn
Номиналды қысқа тұйықталу ағымы:	6000а
Шартты қалдық қысқа тұйықталу Қазіргі IδC:	6000а
Ұзақтығы:	Лезде The Tower≤0.1sec
Ағымдағы ауқым қалдық:	0.5δн ~ iδn
Электро-механикалық төзімділік:	4000 цикл
Бекіту моменті:	2.0Нм
Қосылу терминалы:	Бұрандалы терминалды тірек терминалы қысқышпен
Орнату:	35мм-дин теміржолды орнату

Негізгі ерекшеліктері

Жоғары сезімталдық және жылдам жауап беру: Электромагниттік RCCBBS кішкентай қалдық токтарды, әдетте, 30 мА-дан аз (дәл мән) (өнімнің сипаттамаларына сәйкес нақты мән) және электр тогының соғуы үшін бірнеше миллисекундта тізбекті тез кесіп тастайды.

Электромагниттік қорғау: Таза электронды RCCB-мен салыстырғанда, электромагниттік RCCCs электромагниттік RCCBs электромагниттік индукция принципін біріктіреді, ол сенімділігі мен тұрақтылығы жоғары және әр түрлі қатал ортада жұмыс істей алады.

Көп функционалдылық: Кейбір электромагниттік RCCCB-де шампандар мен жабдықтардың қауіпсіздігін жан-жақты қорғайтын, шамадан тыс жүктеме, қысқа тұйықталу және басқа қорғаныс функциялары бар.

Орнату оңай және қолдау: Электромагниттік RCCBBS әдетте модульдік дизайн, ықшам құрылым, ықшам құрылым, орнату оңай және күнделікті техникалық қызмет көрсету және тексеру оңай өткізеді.

Жұмыс принципі

Электромагниттік RCCB-нің жұмыс принципі Кирхгоф заңына негізделген, ол кіріс тогы әрқашан шығыс ағымына (мінсіз жағдайда) тең екенін білдіреді. Ағып кету немесе жердегі ақаулар болған кезде, ағымдағы ағынның бөлігі, ағымдық ағынның бөлігі, қалдық ток туғызады. Бұл кезде трансформатор бұл теңгерімсіз токты анықтайды және тиісті магниттік ағын жасайды. Магниттік ағын электронды тізбекпен өңделгеннен кейін, ол ағынды ажыратқыш схемалы ажыратқышты тез кесіп тастайды.

Қолдану сценарийлері

Электромагниттік RCCBBS электрмен қорғалған түрлі жағдайларда кеңінен қолданылады, бірақ олармен шектелмейді:

Тұрғын және коммерциялық ғимараттар: электр жабдықтарын және жеке қауіпсіздікті қорғау, электр тогының соғуы және электрлік өрттердің алдын алатын.

Өнеркәсіптік өндіріс желілері: қозғалтқыштар, трансформаторлар және басқа электр жабдықтары сияқты электр жабдықтарын қалыпты жұмыстан қорғау үшін пайдаланылады, жабдыққа зақымданудың алдын алу және ағып кету және шамадан тыс жүктеме.

Қоғамдық нысандар: мысалы, ауруханалар, мектептер, кітапханалар және басқа жерлер, электр жабдықтарының қауіпсіз жұмысын және персоналдың электр энергиясын қауіпсіз пайдалануын қамтамасыз ету үшін пайдаланылады.
