Электр тізбегі

Электр тізбегінің ажыратқышы - бұл қалыпты немесе қалыптан тыс аудандық күйінде ағымдағы және бұзуға қабілетті коммутациялық құрал. Оның негізгі функциясы - электр жүйесінің қауіпсіз және тұрақты жұмысын қамтамасыз ету үшін, шаманы шамадан тыс жүктемелерден, қысқа тізбектерден, қысқа тізбектерден және басқа да анормальды жағдайдан қорғау. Егер шамадан тыс жүктеме, қысқа тұйықталу және басқа да ақаулар тізбекте пайда болған кезде, электр тізбегінің ажыратқышы токты тез кесіп, ақаулықтың кеңеюіне жол бермейді және жабдықты және жеке қауіпсіздікті сақтай алады.

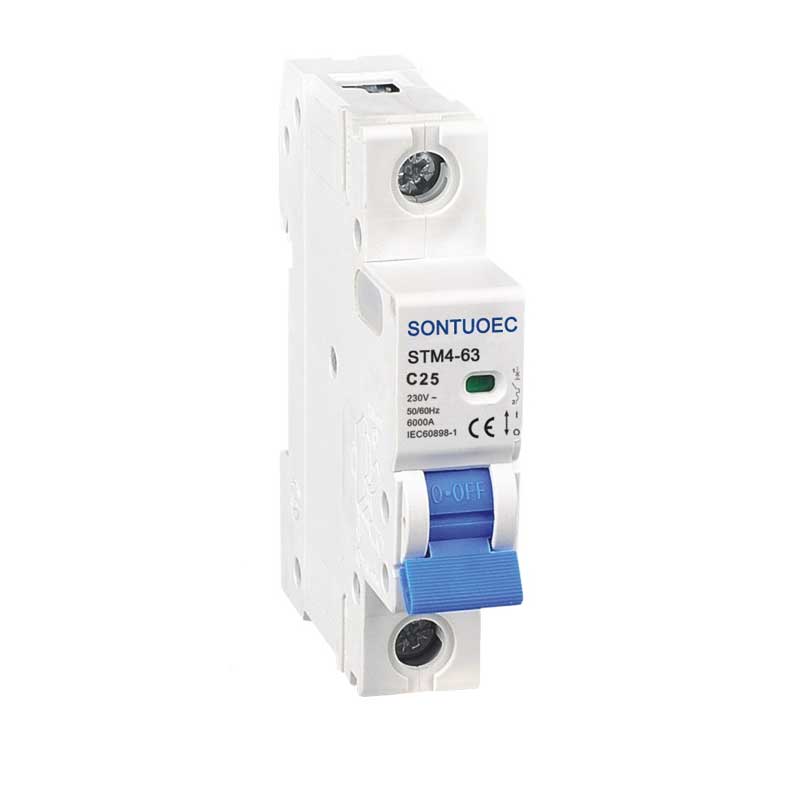

Үлгі:STM4-63

Сұрау жіберу

Өнім Сипаттамасы

Улгі	Stm4-63
Стандарт	IEC60898-1

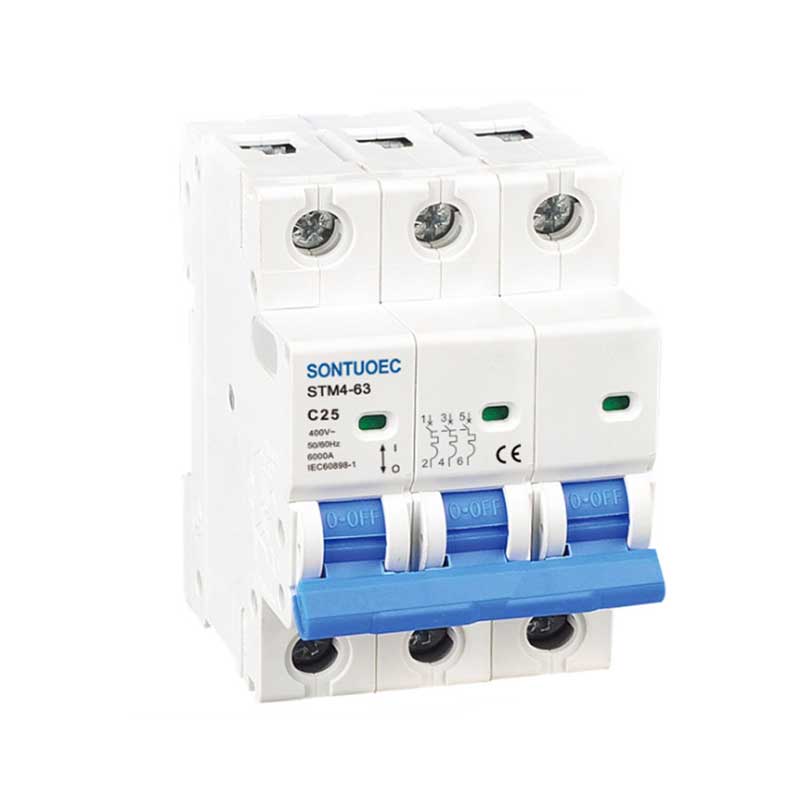

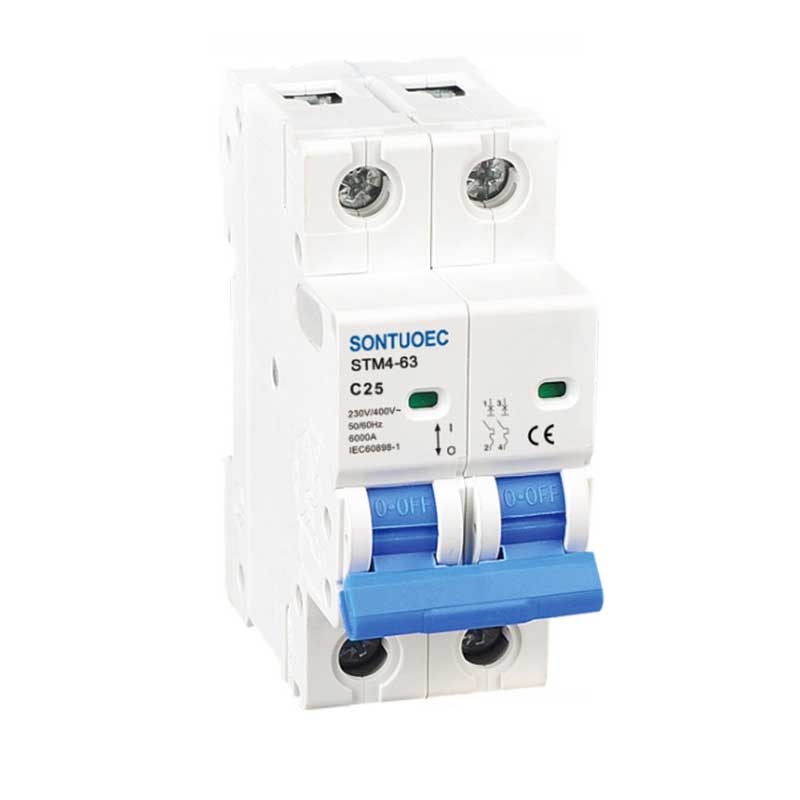

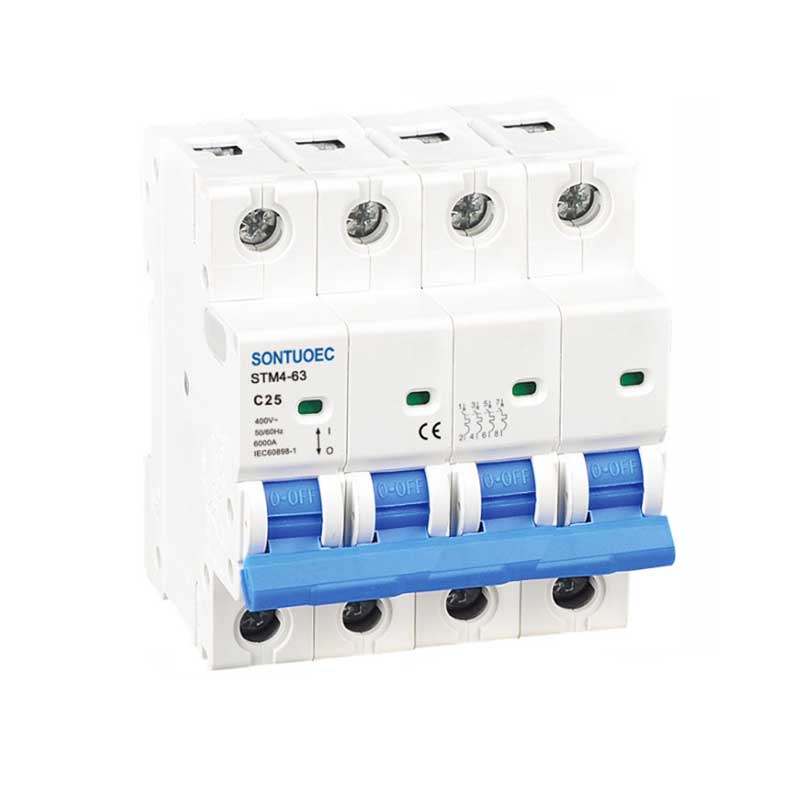

Полюс	1p, 2p, 3P, 4P
Қысқа тұйықталу қабілеті	3ка, 4.5KA, 6KA
Бағамдық Ағымдағы (IN)	1,2,4,610,16,25,32,40,50,63а
Бағамдық Кернеу (БҰҰ)	AC230 (240) / 400 (415) v
Бағамдық Жиілік	50/260 Гц
Күрес қисық сызық	B, c, d
Магниттік Шығарулар	Б Қисық: 3 және 5-тен 5-ке дейін
	C қисығы: 5in және 10in арасында
	D қисығы: 10in және 14in арасында
Электро-механикалық шыдамдылық	үстінде 6000 цикл

Жұмыс принципі

Электр тізбегінің жұмыс принципі электромагниттік индукция және механикалық беріліс қағидаттарына негізделген. Егер тізбектегі ток номиналды мәннен асып кетсе, ажыратқыш ішіндегі жылу элементі қызады және биметалдың деформациясын тудырады, немесе электромагниттің ажырамас механизмін жасау үшін жеткілікті сорғыш шығарады, осылайша тізбекті кесіп тастайды. Сонымен қатар, ажыратқышта сонымен қатар доғаның сөндіргіш құрылғысы бар, бұл ток бұзылған кезде пайда болады және доғаның жабдықтар мен персоналға зиян тигізбеуі мүмкін.

Негізгі компоненттер

Электр тізбегінің ажыратқышы, әдетте, байланыс жүйесін, ARC сөндіру жүйесін, жұмыс механизмі, шабуылшы, қабықша және т.б. тұрады. Контакт жүйесі ажыратқышты қосу және ажырату үшін қолданылады; ARC сөндіру жүйесі ток бұзылған кезде пайда болған доғаны сөндіру үшін қолданылады; Жұмыс механизмі ажыратқыштың қолмен немесе автоматты жұмысын жүзеге асыру үшін қолданылады; Триппер - тізбектегі айғағыштың айыбы бойынша ажыратқыштың әрекетін қоздыратын бөлігі; Қабық электр тізбегінің ішкі құрылымын қорғау және сыртқы кедергілердің алдын алу үшін қолданылады.
