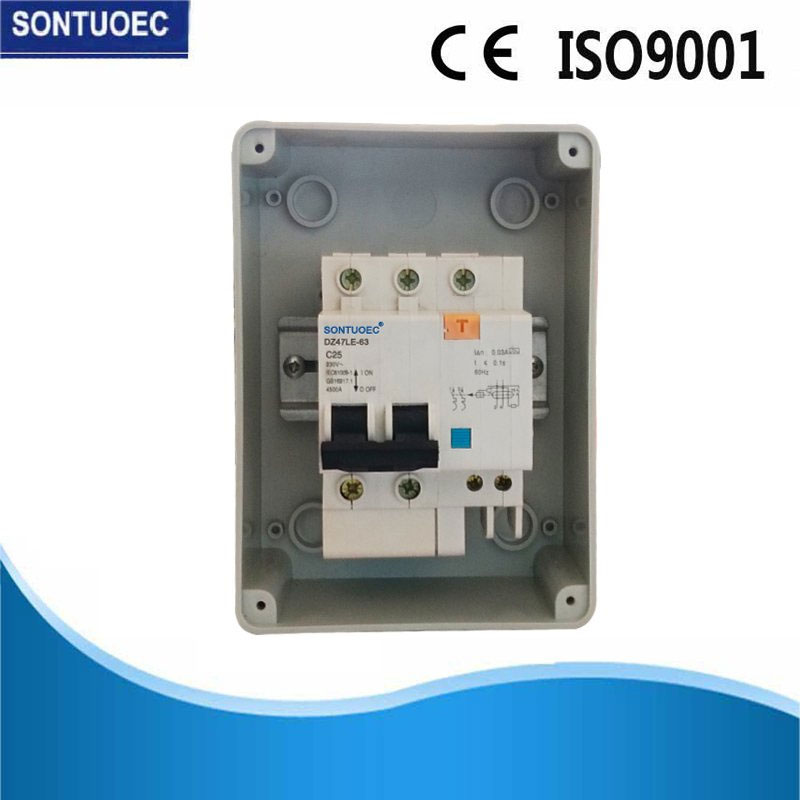

Dz47le-63 сериясы Бірыңғай көрініс өлшемі RCBO ажыратқышы

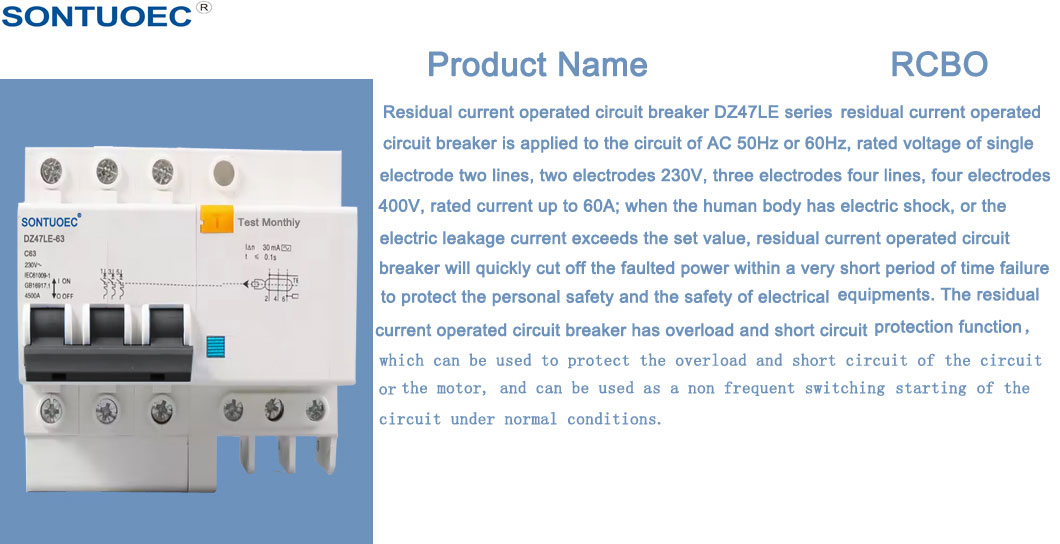

1.RCBO негізінен айнымалы ток 50Гц (60Гц), номиналды кернеу 230/400В, номиналды ток 6А-дан 63А-ға дейінгі төмен вольтты терминалды тарату жүйесінде қолданылады. RCBO MCB+RCD функциясына тең; Ол электр тогының соғуынан және адамды жанама жанасудан қорғау, адам денесі электр тогы немесе электр желісінің ағу тогы белгіленген мәннен асатын кезде электр жабдығын қорғау және артық жүктеме мен қысқа тұйықталудан қорғау үшін қолданылады; It can also be a non-frequency operator in the circuit, wildly used in the residential and commercial district. Ол IEC61009-1 стандартына сәйкес келеді. 2.MCB AC50/60Гц, номиналды кернеуі 230V3, 4 полюсі 400В, номиналды ток 63А дейін шамадан тыс жүктеме мен қысқа тұйықталудан қорғау үшін, сондай-ақ қалыпты жағдайда жиі емес коммутация үшін пайдаланылады. Ол өнеркәсіпте, коммерциялық және тұрмыста кеңінен қолданылады. Бұл өнім IEC9880 стандартына сәйкес келеді. 3.RCCB IEC61008 стандарттарына сәйкес келеді. Магистральдық желідегі соғу қаупі немесе жерге тұйықталу жағдайында ақаулық тізбегін дереу өшіре алады. Осылайша, жердің ағып кетуінен туындаған соққы қаупін және өртті болдырмау үшін қолайлы. Оны бір фазалы, 2465 В Гц, бір фазаға дейінгі тізбектерде пайдалануға болады.

Үлгі:DZ47LE-63

Сұрау жіберу

Өнім Сипаттамасы

Техникалық сипаттамалар:

RCBO

	Стандартты	Бірлік	IEC/EN 61009-1
Электрлік	Режим		Электрондық түрі
Ерекше өзгешеліктері	Түрі (сезілген жердің ағуының толқындық түрі)		A, AC
	Термомагнитті босату сипаттамасы		B,C,D
	Номиналды ток лн	A	6,10,16,20,25,32,40,63
	поляктар	P	1P+N, 3P+N
	Номиналды кернеу Ue	V	AC 230, 400
	Номиналды сезімталдық I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Номиналды қалдық жасау және үзу қабілеті l△м	A	500
	Номиналды қысқа тұйықталу сыйымдылығы Icn	A	6000
	I△n астында үзіліс уақыты	S	≤0,1
	Номиналды жиілік	Hz	50/60
	Номиналды импульске төзімді кернеу(1,2/50)Uimp	V	4000
	Диэлектриктің сынау кернеуі 1 мин	кВ	2
	Оқшаулау кернеуі Ui	V	250
	Ластану дәрежесі		2
Механикалық ерекшеліктері	Электрлік қызмет ету мерзімі		4000
	Механикалық өмір		10000
	Ақаулық ток индикаторы		ИӘ
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы	ºC	-5~+40(Арнайы қолданбаны қараңыз
	(күнделікті орташа ≤35ºC)	ºC	температура компенсациясын түзету)
	Сақтау температурасы	ºC	-25~+70
Орнату	Терминалды қосылым түрі		Кабель/Штрофильді шина/U-типті шина
	Терминал өлшемі кабель үшін үстіңгі/төменгі	мм2	25
	Терминал өлшемі кабель үшін үстіңгі/төменгі	AWG	18 мамырдың 5-і
	Шинаға арналған терминал өлшемі жоғарғы/төменгі	мм2	25
	Шинаға арналған терминал өлшемі жоғарғы/төменгі	AWG	18 мамырдың 3-і

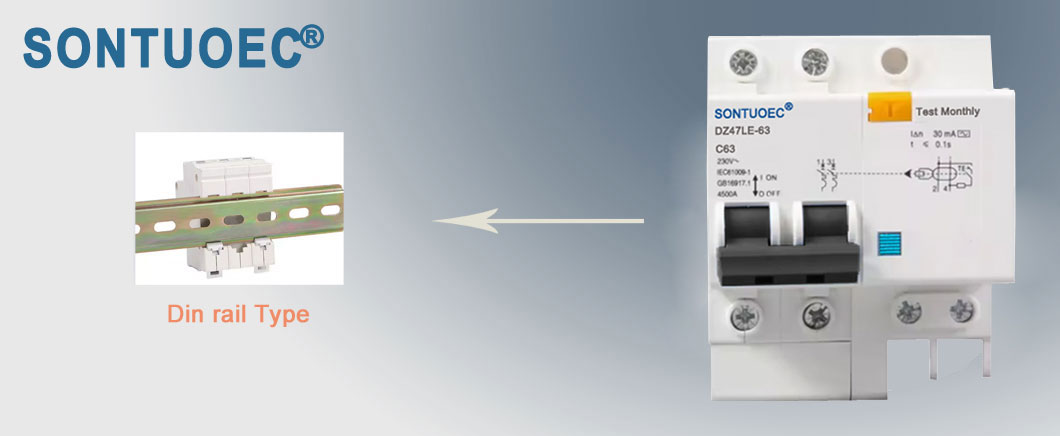

	Монтаждау		DIN рельсінде EN 60715(35мм) жылдам қысқыш құрылғы арқылы
	Байланыс		Жоғарыдан

Өнімді шолу:

1. Жерге тұйықталудан/ағып кетуден қорғауды және оқшаулау функциясын қамтамасыз етіңіз

2. Қысқа тұйықталудың жоғары токқа төзімділігі3. Терминалға және пин/айыр түріндегі шиналық қосылымға қолданылады

5. Жерге тұйықталу/ағып кету тогы пайда болғанда және номиналды сезгіштіктен асып кеткенде тізбекті автоматты түрде ажыратыңыз

6. Қуат көзінен және желідегі кернеуден тәуелсіз және сыртқы кедергілерден, кернеудің ауытқуынан бос.

MCB

Үлгі	MCB
Стандартты	IEC60898-1
Полюс	1P,2P,3P,4P
Қозғалыс қисығы	B,C,D
Номиналды қысқа тұйықталу сыйымдылығы (Icn)	3КА,4,5КА,6КА,10КА
Номиналды ток (In)	1,2,4,6,10,16,20,25,32,40,50,63A
Номиналды кернеу(Un)	AC230(240)/400(415)В
Магниттік шығарылымдар	B қисығы: 3 пен 5 дюйм арасында
	B қисығы: 3 пен 5 дюйм арасында
	C қисық: арасында 5 және 10 дюйм
	C қисық: арасында 5 және 10 дюйм
	D қисық: 10 және 14 дюйм арасында
	D қисық: 10 және 14 дюйм арасында
Электр-механикалық төзімділік	6000 циклден астамC

RCCB


	Стандартты	Бірлік	IEC/EN 61008-1
Электрлік	Түрі (сезілген жердің ағуының толқындық түрі)		AC, A
Ерекшелік	Номиналды ток In	A	16,25,32,40,63
	поляктар	P	2,4
	Номиналды кернеу Ue	V	230/400
	Есептік сезімталдық I n	A	0,01,0,03,0,1,0,3
	Оқшаулау кернеуі Ui	V	500
	Номиналды қалдық жасау және	A	630
	сыну қабілеті I м
	Қысқа тұйықталу тогы I с	A	4500/6000
	SCPD сақтандырғышы	A	6000
	I n астындағы үзіліс уақыты	s	<0,1
	Номиналды жиілік	Hz	50/60
	Ластану дәрежесі		2
МеханикаI	Электрлік қызмет ету мерзімі	t	4000
Ерекше өзгешеліктері	Механикалық өмір	t	20000
	Ақаулық ток көрсеткіші		Иә
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы	C	-25 градустан 40 градусқа дейін
	(күнделікті орташа есеппен 35 )
	Сақтау температурасы	C	-25 градустан 70 градусқа дейін

Жиі қойылатын сұрақтар

Q 1. Төлем мерзімі қандай? A. Біз ТТ, 30% депозит және BL көшірмесіне қарсы 70% теңгерімді қабылдаймыз

Q 2. жеткізу уақыты қалай?

A. әдетте өндіруге шамамен 25 күн кетеді

Q 3. пакеттің стандартын айтыңыз?

A. Әдетте картондар, бірақ біз оны сіздің талаптарыңызға сәйкес орап аламыз.

Q 4. Біздің логотипті пайдалануға келісесіз бе?

A. Егер сізде жақсы мөлшер болса, OEM жасау мүлдем қиын емес.

Q5. Кейбір үлгілерді ала аламын ба?

Ж: Иә, біз тапсырыс бермес бұрын үлгілерді алуды қолдаймыз. Қандай да бір талаптарыңыз болса, бізбен байланысыңыз.

Q6. Сіз түпнұсқа зауытсыз ба?

Ж: Иә, біздің жеке зауытымыз бар.

Q7. Өнімнің сапасына қалай көз жеткізуге болады?

Ж: Зауытымыздан шықпас бұрын әрбір затты тексеру үшін халықаралық сапа стандарттарына сай боламыз. Бізбен хабарласыңыз Оқығаныңыз үшін рахмет. Кез келген өнім қажетіңізге сай болса. Бізге электрондық хат немесе Wechat және WhatsApp арқылы жіберуге қош келдіңіз. Кез келген ақпаратқа кідіріссіз назар аударылатынына сенімдіміз.
