Кондиционер

Кондиционер Анциттердің кондиционерлері белгілі бір мақсатта, айнымалы ток контакторы тоңазытқышта, ауаны салқындатуға және электр жылыту шнайтымен пайдалануға арналған. Қуат қосылымдарын тез қосылатын немесе жылдам қосылатын терминалдармен бұрандалы терминалдармен жасауға болады

Сұрау жіберу

Өнім Сипаттамасы

Модель жоқ	Толық жүктеме	Резистивті ампер (A)	Полюс №	Кату кернеуі ( V)	Желілік кернеу (v)	Макс		-
Модель жоқ	Ампер (A)	Резистивті ампер (A)	Полюс №	50/260 Гц	Желілік кернеу (v)	Вольтаж (V)	Тұрмысқа шықпаған Фаза	Үш Фаза
Cjx9-20 / 1	20	30	1	24	240/277	120	1.5	-
Cjx9-20 / 1.5			1.5
Cjx9-20 / 2			2
Cjx9-20 / 3			3	120	480	240/270	3	7.5
Cjx9-20 / 4			4	208/240	600	480/600	-	7.5
Cjx9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
Cjx9-25 / 2			2	24	240/277	120	2	-
Cjx9-25 / 3			3	120	480	240/270	5	7.5
Cjx9-25 / 4			4	208/240	600	480/600	-	15/20
Cjx9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
Cjx9-30 / 2			2	120	480	240/270	5	10
Cjx9-30 / 3			3	208/240	600	480/600	-	15/20
Cjx9-30 / 4			4	208/240	600	480/600	-	15/20
Cjx9-40 / 2	40	50	2	24	240/277	120	3	-
Cjx9-40 / 3	40	50	3	120	480	240/270	7.5	10
Cjx9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
Cjx9-50 / 2	50	60	2	24	240/277	120	3	-
Cjx9-50 / 3	50	60	3	120	480	240/270	10	15
Cjx9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
Cjx9-60 / 2	60	70	2	24	240/277	120	5	-
Cjx9-60 / 3	60	740	3	120	480	240/270	10	20
Cjx9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
Cjx9-75 / 2	75	85	2	24	240/277	120	5	-
Cjx9-75 / 3	75	85	3	120	480	240/270	15	25
Cjx9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
Cjx9-90 / 2	90	100	2	24	240/277	120	7.5	-
Cjx9-90 / 3	90	100	3	120	480	240/270	20	30
Cjx9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Оқшаулағыш материал	Байланыс блогы және тасымалдаушы жоғары сапалы Термосетикалық термосетикалық шайыр
Температура диапазоны	-40 ° F-тен 150 ° F; -5- + 40
Механикалық өмір (жүктеме жоқ)	UL және ARI техникалық сипаттамаларына сәйкес келеді
Электр лесісі	UL және ARI ерекшеліктеріне сәйкес келеді Стандарт
Салмағы (шамамен)	9.25 ZZ
Катушкалар жиілігі	50/260 Гц
Катушкалар оқшаулау	В класы (130ºC)
Тоқтату	Қысым қосқышы және екі есе 1/4 Q.C
Басқару	Номиналды катушканың 85%; 110% максималды сейф басқару
Кезекші цикл	Үздіксіз

Құрылымы және ерекшеліктері

Құрылымы:

Электромагниттік жүйе: контакт жүйесінің ашылуын және жабылуын жүргізу үшін магниттік ағын өндіретін катушкалар, өзектер және т.б. сияқты компоненттерді қамтиды.

Байланыс жүйесі: негізгі байланыс және қосалқы байланыс бар. Негізгі байланыс ауаны баптау жүйесінің номиналды тогын өткізу үшін қолданылады, ал көмекші контактизаторлар басқару сигналының берілуін және кері байланысын іске асыру үшін пайдаланылады.

ARC сөндіргіш құрылғысы: Контактіні зақымданудан қорғау үшін контакт ажыратылған кезде жасалған доғаны сөндіру үшін қолданылады.

Қабық және жылуды тарату құрылғысы: ішкі компоненттерді сыртқы ортадан қорғау және қажетті жылу тарату функциясын қамтамасыз ету үшін қолданылады.

Ерекше өзгешеліктері:

Мамандануы: электрлік бақылау жүйелеріне арналған кондиционерлеу жүйелерінің қажеттіліктерін қанағаттандыру үшін кондиционерлеу жүйелеріне арналған.

Сенімділік: байланыс жүйесі жоғары сапалы материалдардан жасалған жоғары сапалы материалдардан жасалған, ұзақ мерзімді тұрақты жұмыс істеу үшін жоғары сапалы материалдардан жасалған.

Қауіпсіздік: тамаша доғаның сөндіргіштерімен жабдықталған, доғалармен және қоршаған ортаға зиян келтіретін.

Сыйысымдылық: Орнатуға және іске қосу үшін ыңғайлы ауа баптау жүйелері мен электрлік басқару жүйелерімен үйлесімді.

Жұмыс принципі

2P кондиционерленген айнымалы ток кондиционерленген катушкасы қуатталған кезде, үтік корпусы магнитті болады және контакт жүйесін жабу үшін, осылайша кондиционер жүйесін қуат көзіне қосады. Катушка қуатталған кезде, үтік өз магнитизмін жоғалтқан кезде, және контакт жүйесі көктемнің әсерінен бөлінеді, осылайша ауа кондиционер жүйесін қуат көзінен ажыратады. Осылайша, Контактор кондиционерлеу жүйесінің қашықтан басқаруын жүзеге асыра алады.

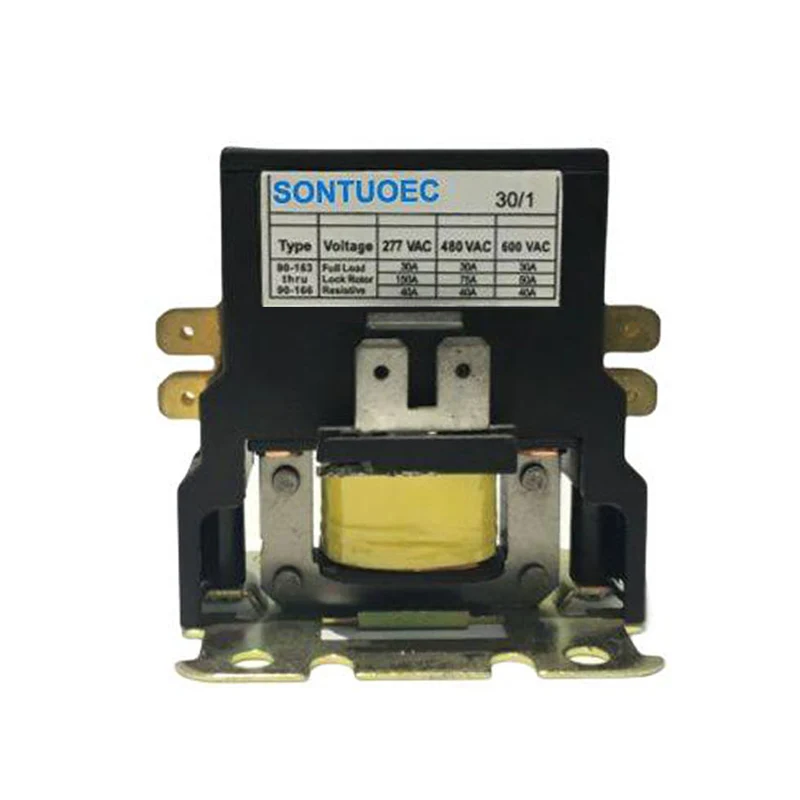

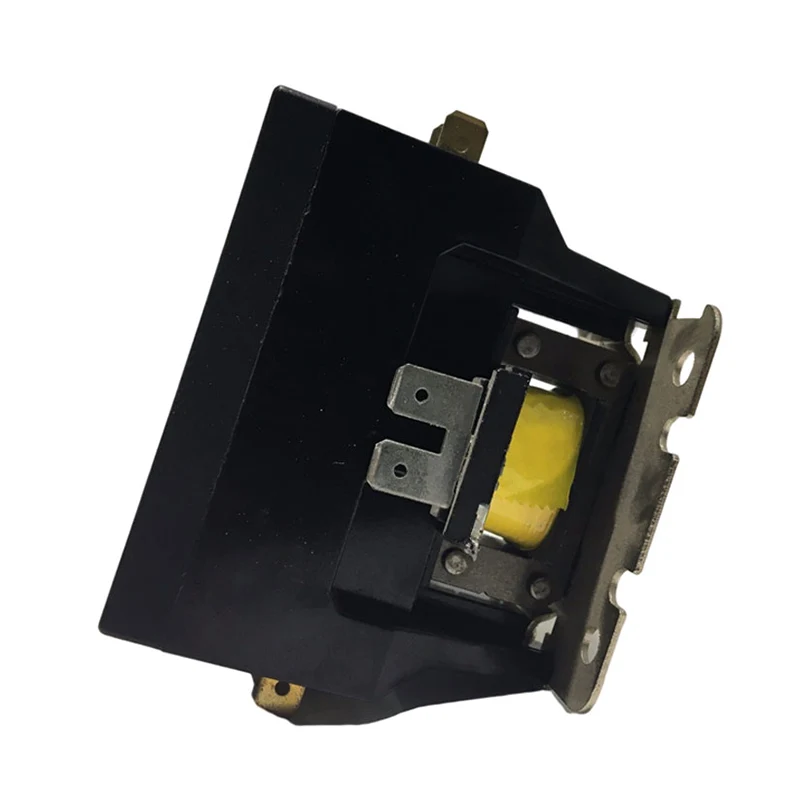

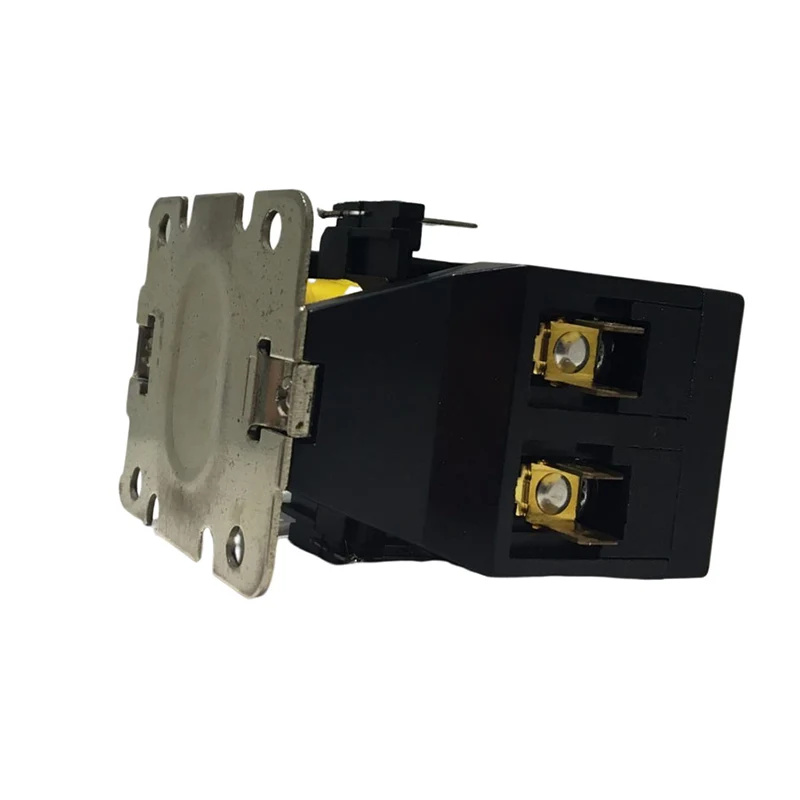

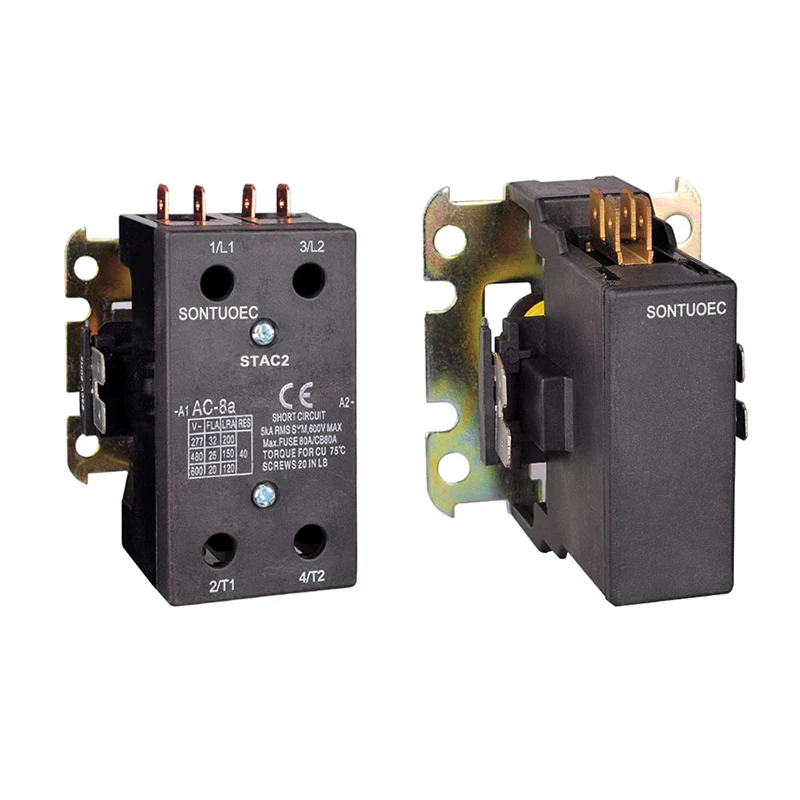

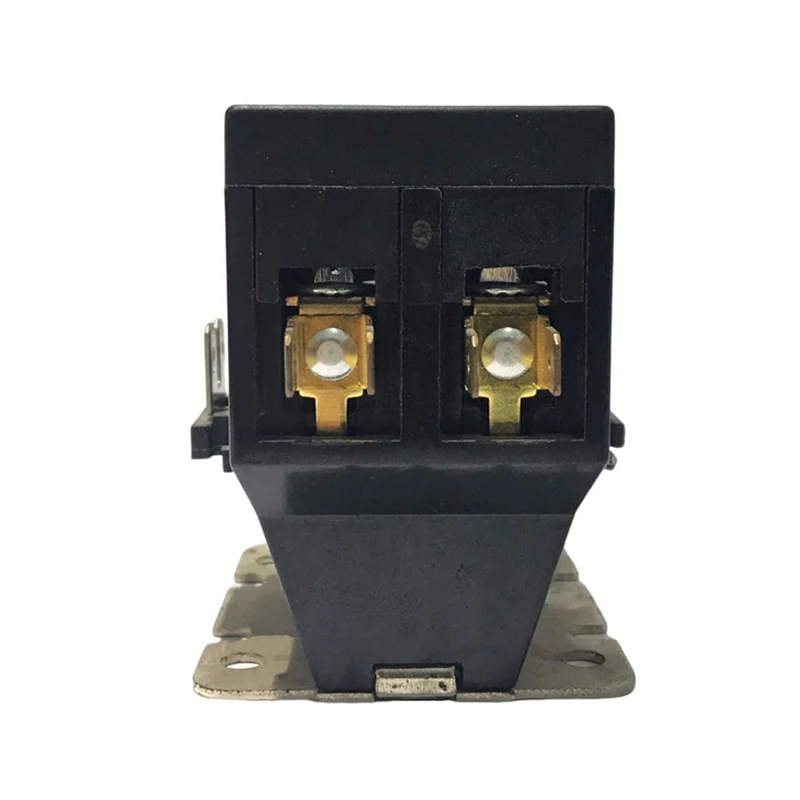

Air Conditioning AC Contactor
