6ка 3p+N ағып кетуді ажыратқыш a (AC) типті RCBO кабелі бар

SONTUOEC әртүрлі шағын электр құрылғыларын өндіруге маманданған қытайлық жеткізушілердің/өндірушілердің бірі болып табылады 6ka 3P+N ағып кету сөндіргіші a (AC) типті RCBO кабелі бар, негізінен айнымалы ток 50Гц (60Гц), номиналды кернеу 110/220В, 120В/төмен ток кернеуі 60A таралу терминалында қолданылады. жүйесі. RCBO STRO3-40L MCB+RCD функциясына тең; Ол электр тогының соғуынан және адамды жанама жанасудан қорғау үшін, адам денесі электр тогы немесе электр желісінің ағу тогы белгіленген мәннен асатын кезде электр жабдықтарын қорғау, сондай-ақ артық жүктеме мен қысқа тұйықталудан қорғау үшін қолданылады.

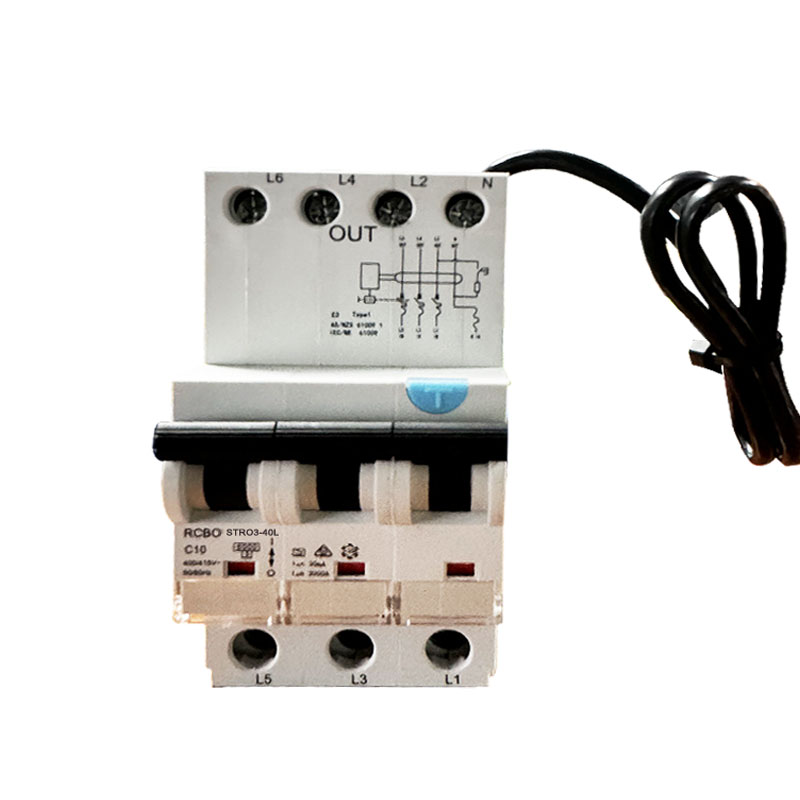

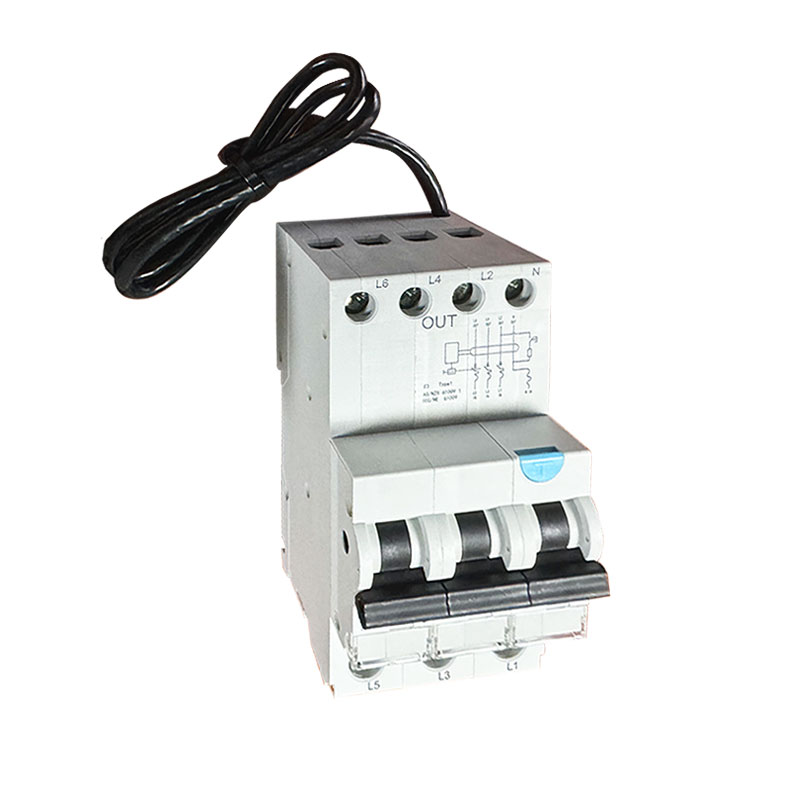

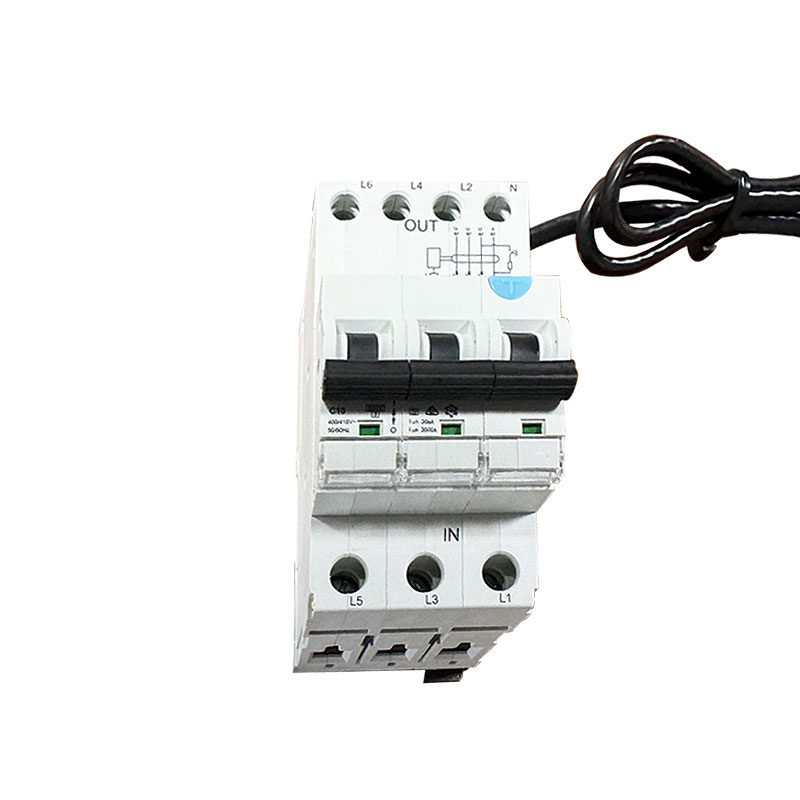

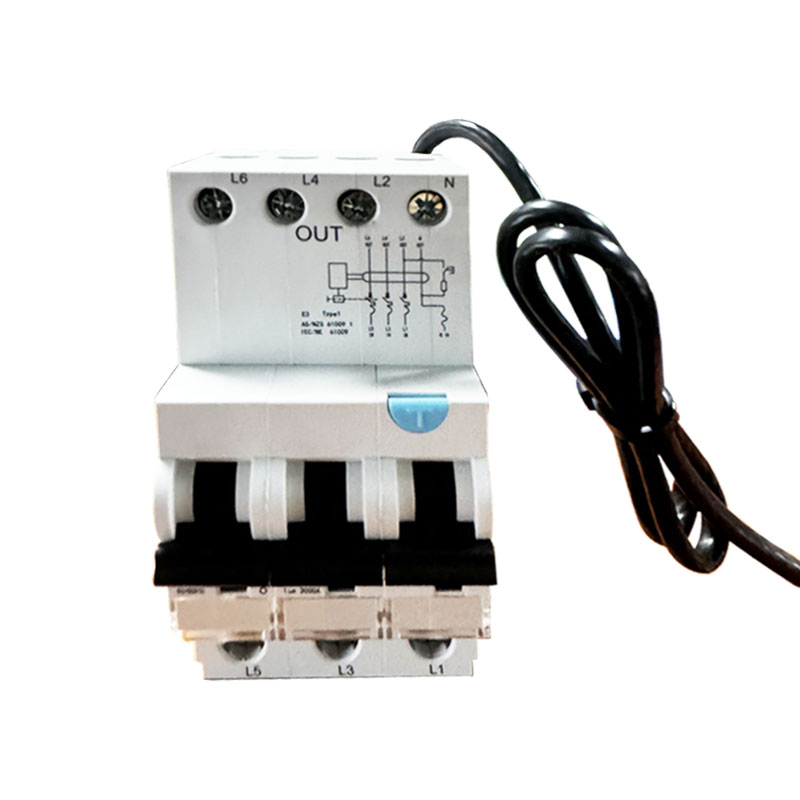

Үлгі:STRO3-40L

Сұрау жіберу

Өнім Сипаттамасы

Техникалық деректер:

Сандард

IEC/EN61009-1

Электрлік ерекшеліктері

Түрі(толқын жердің ағып кетуі сезілген)

Электромагниттік түрі

Номиналды ток In

A,AC

поляктар

(1P+N)

Номиналды кернеу

110/220,120 В

Номиналды ток:

6,10,16,20,25,32,40А

Номиналды сезімталдық I△n

0,01,0,03,0,1

Оқшаулау кернеуі Ui

500

Номиналды қалдық жасау және

500

сыну қабілеті I△м

Қысқа тұйықталу тогы I△c

6000

SCPD сақтандырғышы

6000, 10000А

Bitmap Bitmap Bitmap Bitmap

Номиналды жиілік

50/60

Ластану дәрежесі

Механикалық ерекшеліктері

Электрлік өмір

4000

Механикалық өмір

4000

Қорғау дәрежесі

IP20

Қоршаған орта температурасы

ºC

-5~+40(Арнайы қолданбаны қараңыз температура компенсациясын түзету)

(тәуліктік орташа ≤35ºC)

Сақтау температурасы

ºC

-25~+70

Орнату

Терминал қосылым түрі

Кабель/U түрі шиналық/шікті типті шина

Кабельге арналған терминал өлшемі жоғарғы/төменгі

мм²

AWG

18-5

Терминал өлшемі жоғарғы/төменгі үшін шина

мм²

AWG

18-5

Тарту моменті

N^*m

Ин-фунт

Монтаждау

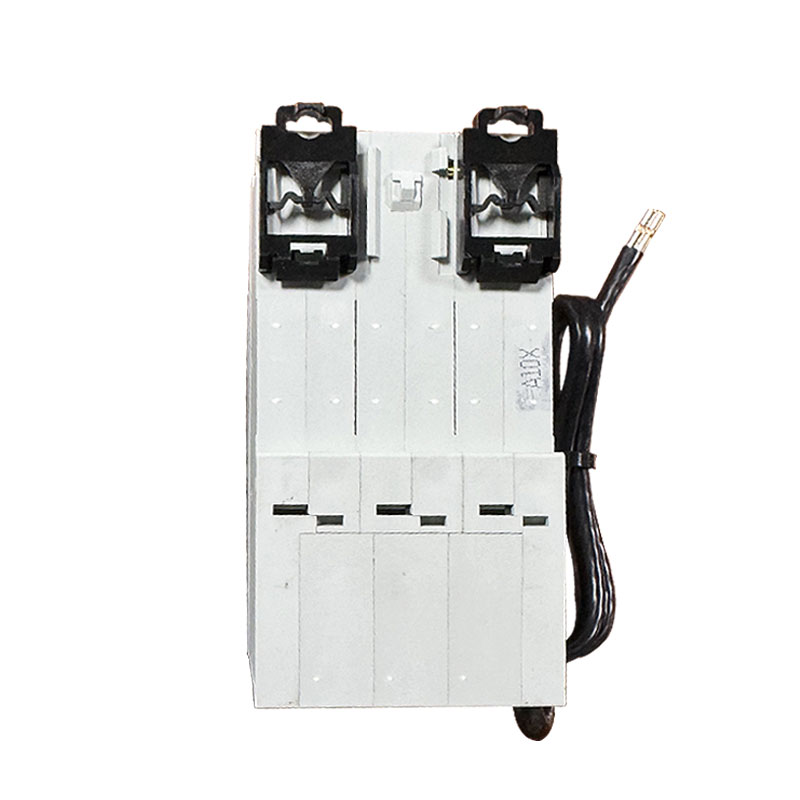

Қосулы DIN рельсі EN 60715(35мм)жылдам қысқыш құрылғы арқылы

Байланыс

бастап жоғарғы және төменгі

Негізгі мүмкіндіктер мен функциялар

Қалдық токтан қорғау: Тізбектегі қалдық ток (яғни, ағып кету тогы) алдын ала белгіленген мәнге жеткенде, RCBO тізбекті үзу үшін жылдам әрекет ете алады, осылайша электр тогының соғуы мен электрлік өрттердің алдын алады.

Шамадан тыс жүктемеден қорғау: Тізбектегі ток RCBO номиналды токынан асып кеткенде, ол белгілі бір уақыт ішінде тізбекті өшіре алады, осылайша тізбектің зақымдалуын немесе шамадан тыс жүктемеден туындаған өрт оқиғаларын болдырмайды.

Қысқа тұйықталудан қорғау: Тізбекте қысқа тұйықталу орын алған кезде, RCBO қысқа тұйықталу тогын өшіру және тізбек пен жабдықтың қауіпсіздігін қорғау үшін жылдам әрекет ете алады.

B типті босату сипаттамалары: Жоғарыда айтылғандай, B типті RCBOs әсіресе лездік шамадан тыс жүктемелерге сезімтал емес, бірақ ұзақ уақытқа созылатын шамадан тыс жүктемелерге сезімтал жүктемелер үшін қолайлы.

Қолдану сценарийлері

6ka 3p+N ағып кету сөндіргіші a (AC) типті RCBO кабелі бар түрі тізбекті қорғау функциялары әртүрлі жерлерде, әсіресе шамадан тыс жүктеме сипаттамаларына арнайы талаптары бар жүктемелерді пайдаланатын тізбектерде кеңінен қолданылады. Мысалы:

Тұрғын және коммерциялық ғимараттар: жеке қауіпсіздік пен жабдықтың қауіпсіздігін қамтамасыз ету үшін жарықтандыру схемаларын, розетка схемаларын және т.б. қорғау үшін қолданылады.

Өндірістік орындар: әртүрлі өнеркәсіптік жабдықты қорғауға арналған, мысалы, төзімді жылытқыштар, қыздыру шамдары және т.б., жабдықтың зақымдалуын немесе шамадан тыс жүктеме немесе ағып кетуден туындаған өрт оқиғаларын болдырмау үшін.

Ауыл шаруашылығы және бау-бақша шаруашылығы: жылыжайлар, суару жүйелері және т.б. сияқты ауылшаруашылық жабдықтарын қорғау үшін, жабдықтың қалыпты жұмысын және қызметкерлердің қауіпсіздігін қамтамасыз ету үшін қолданылады.

Сақтық шаралары және техникалық қызмет көрсету

Номиналды токты дұрыс таңдау: 6ka 3p+N ағып кету сөндіргішті a (AC) типті RCBO кабелі бар сөндіргішті таңдағанда, номиналды ток пен жүктеме сипаттамаларына негізделген сәйкес номиналды ток мәнін таңдау керек.

Мерзімді тексеру және техникалық қызмет көрсету: RCBO сенімді жұмыс істеп тұрғанын, сенімді сыммен жалғанғанын және зақымданбаған немесе тот баспайтынын тексеру үшін мезгіл-мезгіл тексеріп, оған техникалық қызмет көрсетіңіз.

Жалған жұмыс істеуден аулақ болыңыз: Орнату және пайдалану кезінде RCBO жалған жұмыс істеуін болдырмау үшін кедергіге сезімтал ортада орнатудан сақ болу керек.

Ақауларды уақтылы өңдеу: RCBO істен шыққанда немесе жұмыс істегенде, тізбектің қауіпсіз жұмысын қамтамасыз ету үшін себебін анықтау және ақаулықтарды жоюды уақытында жасау керек.
