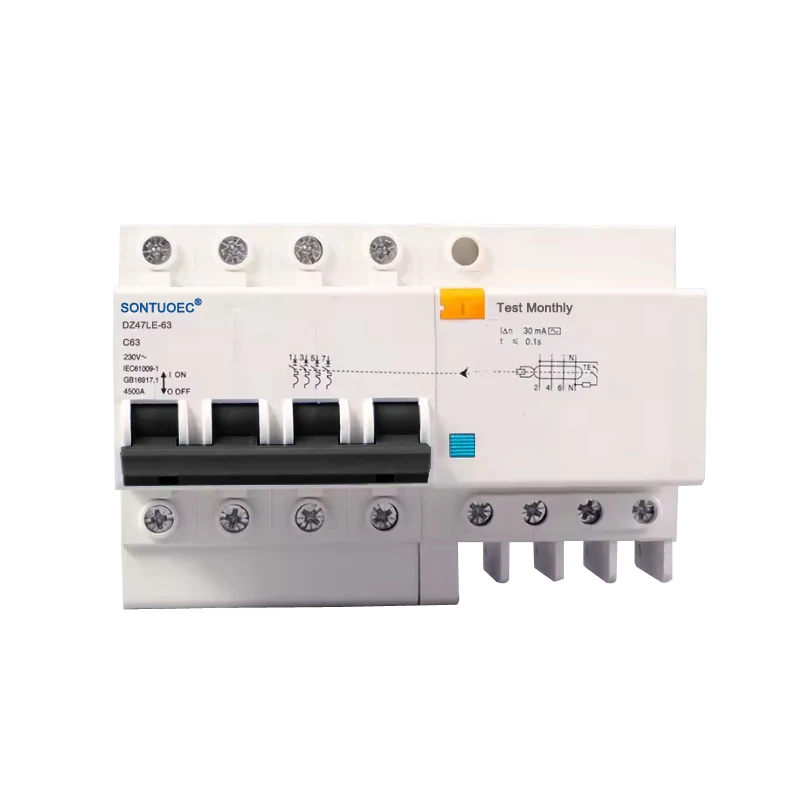

4P RCBO айнымалы ток түрі

4P RCBO айнымалы ток типі қалдық токтан қорғау мен асқын токтан қорғау функцияларын біріктіретін 4 полюсті автоматты ажыратқыш болып табылады, әсіресе айнымалы ток (AC) тізбектеріне арналған. Ол электр тоғының өртін және жеке электр тоғының соғуын болдырмау үшін тізбекте қалдық ток (яғни ағып кету) анықталған кезде қуат көзін автоматты түрде өшіре алады. Сонымен қатар, ол тізбектің және жабдықтың қауіпсіздігін қорғау үшін тізбектегі шамадан тыс жүктелу немесе қысқа тұйықталу кезінде қуат көзін автоматты түрде өшіре алатын шамадан тыс токтан қорғау функциясына ие.

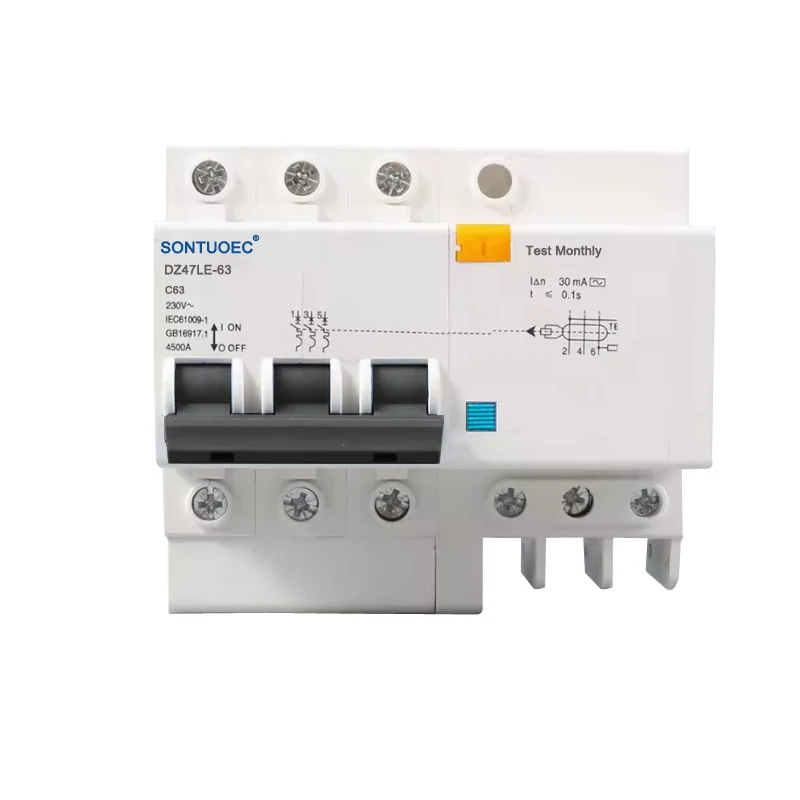

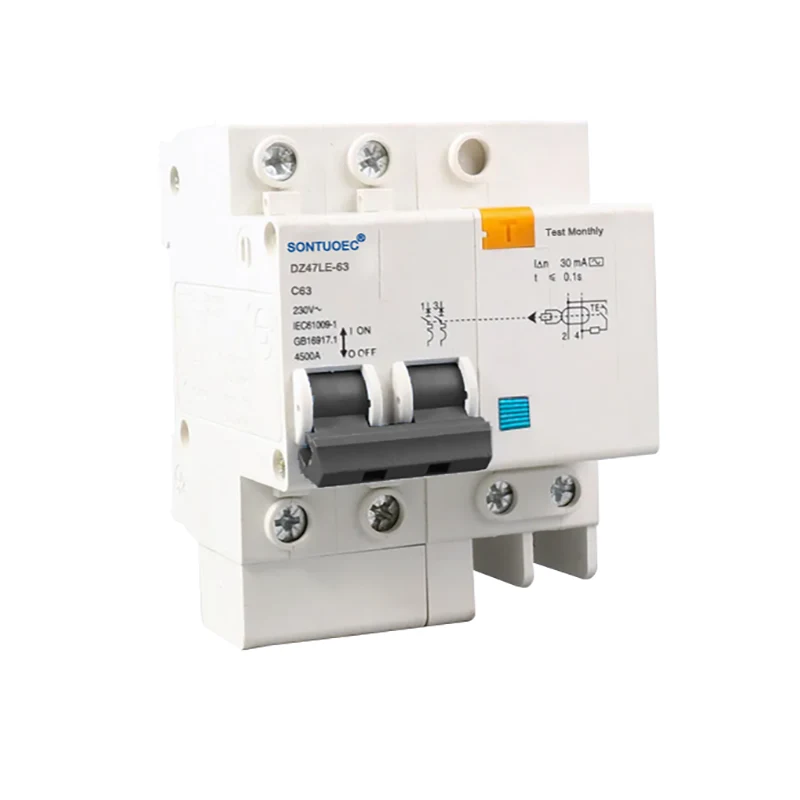

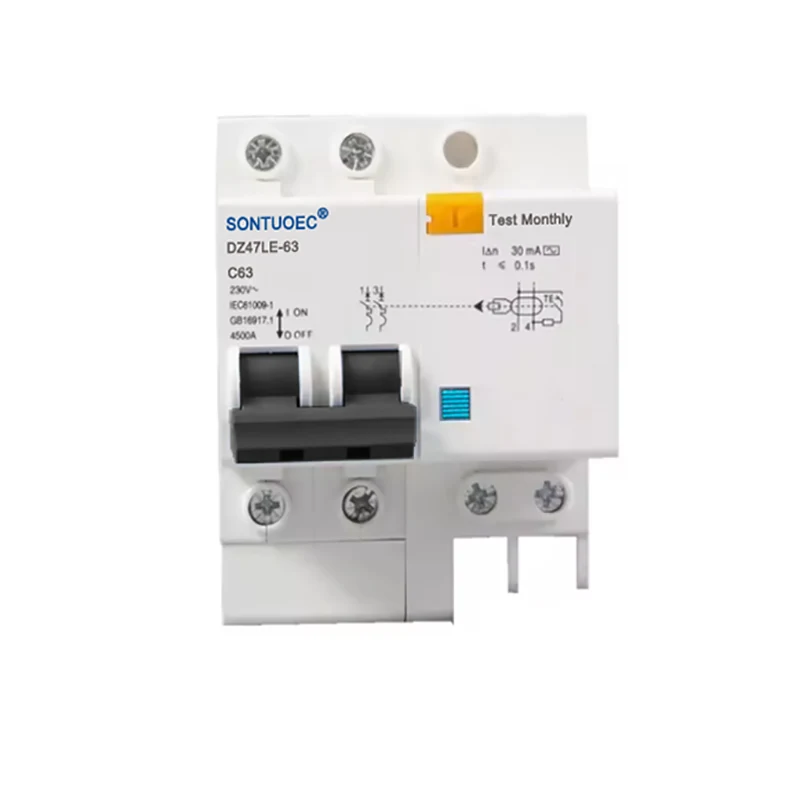

Үлгі:DZ47LE-63

Сұрау жіберу

Өнім Сипаттамасы

аты	Артық токтан қорғайтын қалдық ажыратқыш
Ерекше өзгешеліктері	шамадан тыс жүктемеден/қысқа тұйықталудан/ ағып кетуден қорғау
Полюс №	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Үзіліс сыйымдылығы	3кА,4,5КА,6КА
Ағымдағы номиналды (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Номиналды қалдық жұмыс тогы:	10мА,30мА,100мА,300мА,500мА
Номиналды кернеу(V)	240/415в
орнату	дин рельсінің түрі
стандартты	IEC61009-1, GB16917-1
сертификаттау	CE

Жұмыс істеу принципі

4P RCBO айнымалы ток түрінің жұмыс принципі токтардың векторлық қосындысына және электромагниттік принциптерге негізделген. Өрт (L) және нөлдік (N) сымдардағы тізбектегі токтар шамасы бойынша тең болмаған кезде трансформатор тізбегінің бірінші жағындағы токтардың векторлық қосындысы нөлге тең болмайды, бұл екінші реттік бүйірлік катушкада индукцияланған кернеуді тудырады. Бұл индукцияланған кернеу кері магнитсіздендіру күшін тудыратын қоздыру тогын тудыратын электромагниттік релеге қосылады. Ақаулық ток RCBO жұмыс тоғының мәніне жеткенде, бұл кері магнитсіздендіргіш күш электромагниттік реле ішіндегі якорьді қамыттан ажыратып, жұмыс механизмін итермелейді және ақаулық ток тізбегін үзеді.

DZ47LE-63 сериялы жерге тұйықталудан қорғайтын электрондық ажыратқыш айнымалы ток 50Гц/60Гц, номиналды кернеу 230В және номиналды ток 6A~63A бір фазалы тұрғын үй тізбегіне жарамды; Айнымалы ток 50Гц/60Гц үш фазалы тізбегі үшін 400В. Ол тізбектің шамадан тыс жүктелуінен және қысқа тұйықталудан қорғай алады. Бұл өнімнің артықшылығы шағын көлемді, жоғары үзу қабілеті, ток өткізетін сым және нөлдік желі бір уақытта кесіледі, сонымен қатар өрт сымы және нөлдік желі кері қосылған жағдайда адамды электр тогының ағып кетуінен қорғайды.

Ол IEC61009-1,GB16917.1 стандартына сәйкес келеді.

Ерекшелігі:

1).Ток соғуынан, жерге тұйықталудан, токтың ағуынан қорғауды қамтамасыз етеді;

2).Артық жүктемеден, қысқа тұйықталудан және асқын кернеуден қорғауды қамтамасыз етеді;

3). Шағын көлем, жоғары үзу қабілеті; ток өткізетін сым мен нөлдік желі бір уақытта кесіледі;

4). Шағын өлшем және салмақ, оңай орнату және сымдар, жоғары және берік өнімділік

5). Лездік кернеу мен лездік ток әсерінен болатын қате жұмыс істемеуін қамтамасыз етіңіз.

Ерекшеліктер мен артықшылықтар

Көп функциялы қорғаныс: 4P RCBO айнымалы ток түрі тізбектер мен жабдықты жан-жақты қорғауды қамтамасыз ету үшін қалдық токтан қорғау мен асқын токтан қорғауды біріктіреді.

Жоғары сезімталдық: кенеттен қолданудан немесе қалдық синусоидалы айнымалы токтың баяу көтерілуінен жоғары сезімтал қорғаныс ажыратуды қамтамасыз етеді.

Қолдану аясының кең ауқымы: Тұрмыстық, өнеркәсіптік және коммерциялық қуат тарату жүйелеріндегі айнымалы ток тізбектері үшін, әсіресе бір өрт-бір-нөлдік сымдар үшін қолайлы.

Орнату және қызмет көрсету оңай: ақылға қонымды құрылымдық дизайн, орнату оңай және сонымен бірге техникалық қызмет көрсету мен күрделі жөндеуді жүргізу оңай.

Қолдану сценарийлері

4P RCBO айнымалы ток түрі үйлерде, кеңселерде, коммерциялық үй-жайларда және өндірістік нысандарда айнымалы ток тізбегін қорғау үшін кеңінен қолданылады. Бұл жарықтандыру тізбектері, розетка схемалары және қозғалтқыштар сияқты жабдықты қорғау сияқты Өрт және Нөл сымдарының екеуін де қорғауды қажет ететін қолданбалар үшін әсіресе қолайлы.
