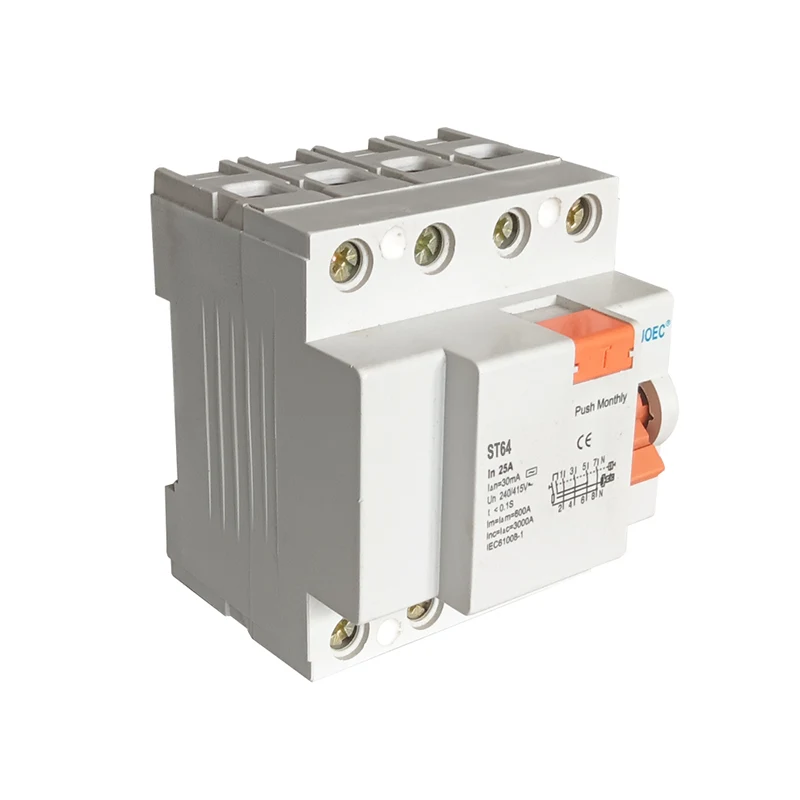

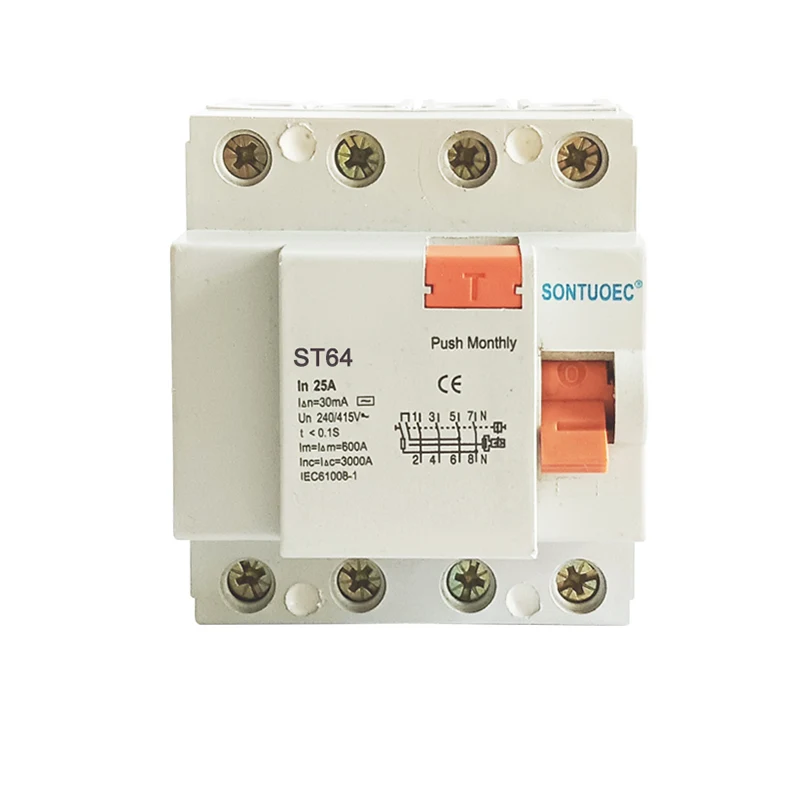

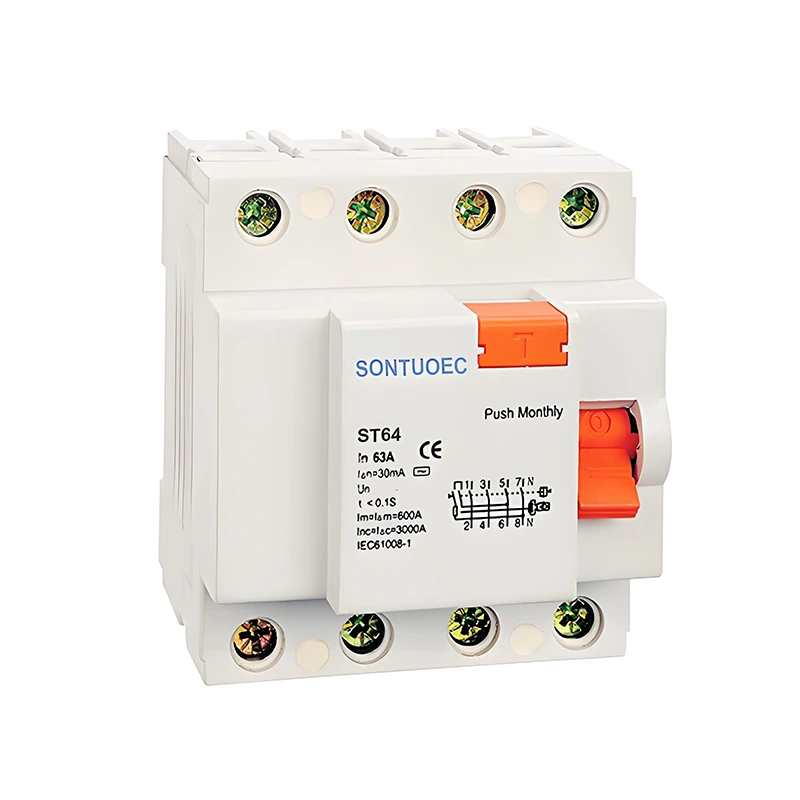

4p 63a / 30МА Қалдық ағымдық ажыратқыш

4p 63a / 30ma Қалдық ажыратқышы - бұл 63А-дан тұратын ток және қалдық ағынды тогы бар қалдық ток сөресі, ол 63А-ның қалдық ағындары бар, ал ағымдық ағымдағы қалдық ағындар, ал ток белгіленген мәннен асып кетсе, ажыратқыш электр тогы және электр тізбегін автоматты түрде өшіреді Өрт.

Үлгі:ST60

Сұрау жіберу

Өнім Сипаттамасы

Стандартты:	IEC 61008-1
Үлгі:	St60
Қалдық қолданыстағы сипаттамалары:	Және және
Полюс жоқ:	2p, 4P
Номиналды ток:	16А, 25А, 32А, 40А, 63а;
Номиналды кернеу:	230/400V айнымалы
Номиналды жиілік:	50/260 Гц
Номиналды қалдық жұмыс істеп тұрған ағымдағы δn:	10МА, 30МА, 100МА, 300МА, 500МА
Номиналды қалдық жұмыс істемейтін ток I δno:	≤0.5δδn
Номиналды қысқа тұйықталу ағымы:	6000а
Шартты қалдық қысқа тұйықталу Қазіргі IδC:	6000а
Ұзақтығы:	Лезде The Tower≤0.1sec
Ағымдағы ауқым қалдық:	0.5δн ~ iδn
Электро-механикалық төзімділік:	4000 цикл
Бекіту моменті:	2.0Нм
Қосылу терминалы:	Бұрандалы терминалды тірек терминалы қысқышпен

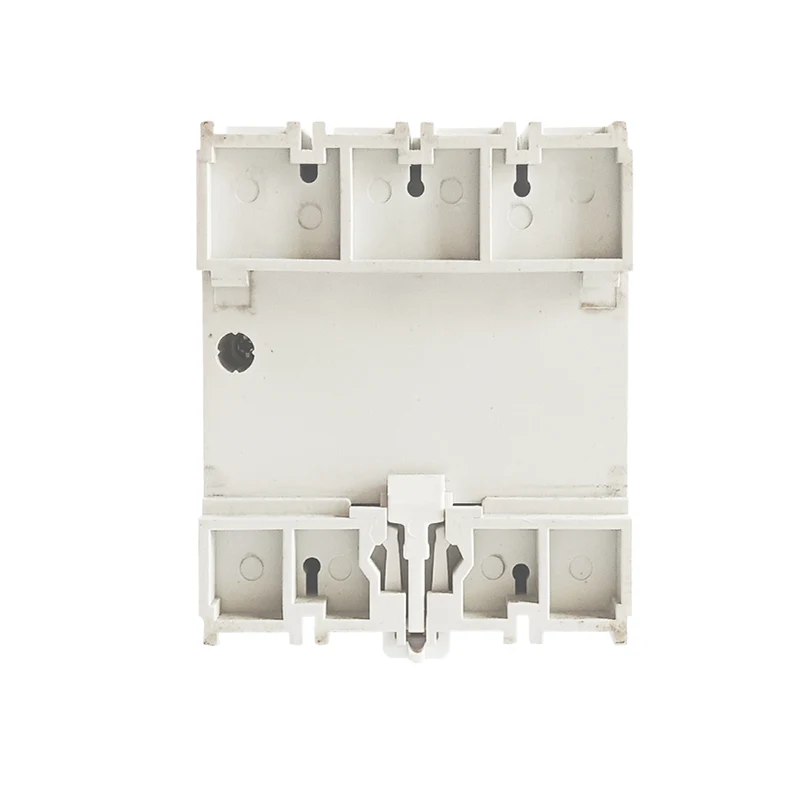

Орнату:	35мм-дин теміржолды орнату

Жұмыс принципі

4P 63A / 30МА-ның жұмыс принципі Қалдық ток ажыратқышы электромагниттік индукция принципіне негізделген. Схемадағы қалдық ток белгіленген мәннен асып кетсе, қалдық токқа пропорционал жасалады, ал бұл ағын шығарылады, ал бұл ағын схемалы ажыратқышты тізбекті тез кесіп тастаңыз. Сонымен бірге, RCCB-дегі электр тізбегіндегі ток номиналды мәннен асып кеткен кезде, ол шамадан тыс жүктеме және қысқа тұйықталу функциясы бар, ол да, ол сору механизмінің әрекетін тудырады.

Негізгі ерекшеліктері

Төрт полюстің дизайны: 4P ажыратқыштың төрт терминалы бар, әдетте, үш фазалы төрт сымда немесе бір фазалы үш сымда қолданылады, әдетте, үш фазалы немесе бір фазалы үш сымдарда қолданылады, бұл барлық фазалар мен нөлдік (немесе бейтарап) токтарды бір уақытта кесуге қабілетті.

Жоғары бағаланған ток: 63А бағаланған ток ажыратқышты электрлік электр жабдықтарын қорғауға жарамды жүктемелерді орындай алады.

Сезімтал ағып кетуді анықтау: Қалдық әрекеттің ағымдық ағымдық параметрі өте төмен, бұл тізбектегі ұсақ ағып кетуі мүмкін және кадрлар мен жабдықтардың қауіпсіздігін қамтамасыз ету үшін уақытында қысқартуға болады.

Қауіпсіз және сенімді: RCCB Өлшемдер мен контакт материалдарын жақсы электрлік және механикалық қасиеттері бар, олар электрлік және механикалық қасиеттері бар байланыс материалдарын қабылдайды, бұл апаттардың алдын алу, қысқа тұйықталу және ағып кету сияқты ақаулармен уақтылы кесуді қамтамасыз етеді.

Қолдану сценарийі

4p 25a / 30ma RCCB электрмен қорғайтын түрлі жағдайларда кеңінен қолданылады, мысалы:

Тұрғын және коммерциялық ғимараттар: электр жабдықтарын және жеке қауіпсіздікті қорғау, электр тогының соғуы және электрлік өрттердің алдын алатын.

Өнеркәсіптік өндірістік желілер: қозғалтқыштар, трансформаторлар және басқа электр жабдықтары сияқты электр жабдықтарын қалыпты жұмыстан қорғау үшін пайдаланылады, егер жабдыққа зақым келтіруі және ағып кету, шамадан тыс жүктеме және басқа себептермен жабылудың алдын-алу.

Қоғамдық нысандар: мысалы, ауруханалар, мектептер, кітапханалар және басқа жерлер, электр жабдықтарының қауіпсіз жұмысын және персоналдың электр энергиясын қауіпсіз пайдалануын қамтамасыз ету үшін пайдаланылады.
