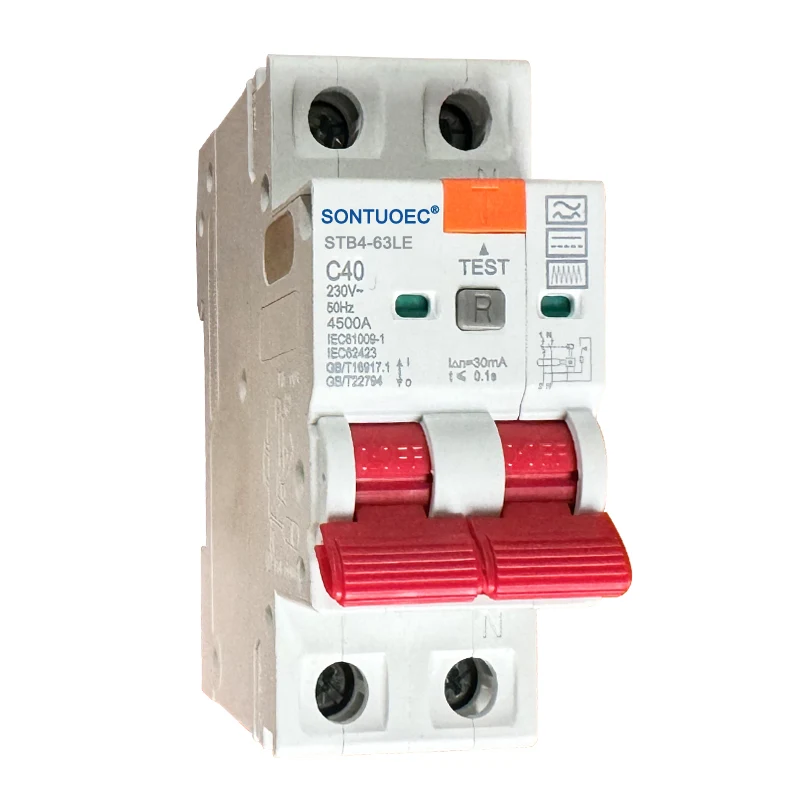

2p rcbo b түрі

2p RCBO B түрі - бұл асып кететіннен қорғайтын екі қалдық ажыратқыш (шамадан тыс қорғаныспен ажыратқыш), ол 2p (L1) және нөлдік сызықтан (n) және нөлдік сызықтан (L1, L2, L3) және бір уақытта (n) (n) (N)) басқара алады. «Әдетте» түрі «Ажыратқыштың белгілі бір түріне немесе спецификациясына жатады, ол жұмыс сипаттамаларын, ағымдық сипаттамаларын, ағымдық сипаттамаларды, рейтингтік ток, рейтингтік кернеуді және ажыратқыштың басқа параметрлерін қамтиды.

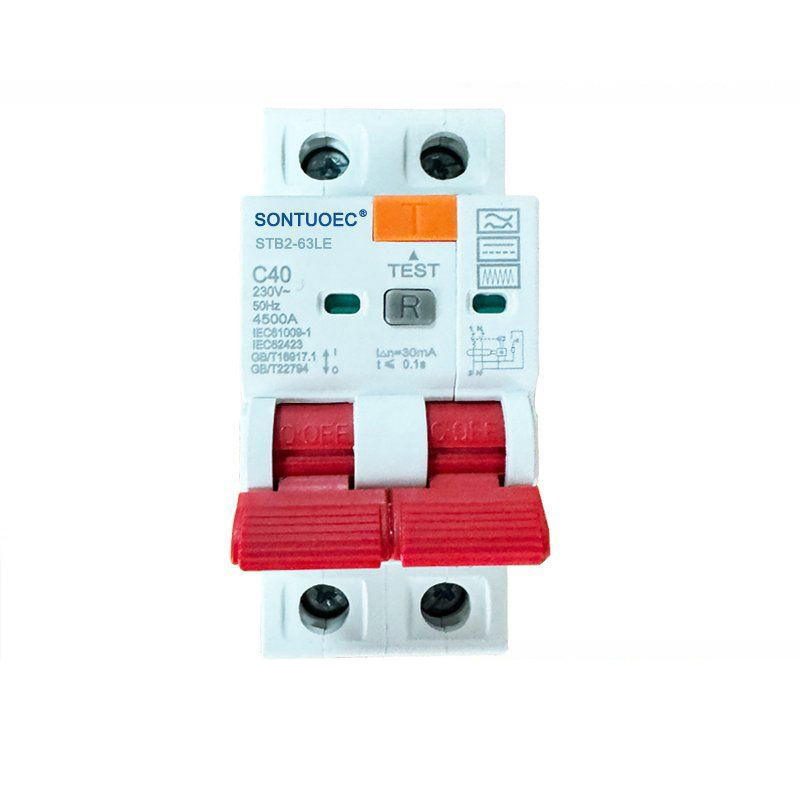

Үлгі:STB2-63LE

Сұрау жіберу

Өнім Сипаттамасы

	Стандарт	Бірлік	IEC / EN 61009-1 және IEC / EN62423
Электр Ерекше өзгешеліктері	Образ		Электрондық түрі
	Түрі (жердің толқын формасы) ағып кету сезімі)		B
	Термо-магниттік шығарылым тән		B, c, d
	Номиналды ток LN	A	6,10,16,20,25,32,40; 63,80а
	Тіректер	P	1p + n, 3p + n
	Номиналды кернеу	V	AC 230, 400
	Номиналды сезімталдық I △ n	A	0,01, 0.03, 0.1, 0,3, 0.5
	Реддік қалдықтарды жасау және сындыру сыйымдылығы l △ м	A	500
	Номиналды қысқа тұйықталу сыйымдылығы ICN	A	6000
	I △ n-дағы үзіліс уақыты	S	≤0.1
	Номиналды жиілік	Гез	50/60
	Номиналды импульстік Кернеу (1.2 / 50) UIMP	V	4000
	Dielectric тесті кернеуі Инд.Фрект 1мин үшін	кв	2
	Оқшаулау кернеуі UI	V	250
	Ластану дәрежесі		2
Механикалық Ерекше өзгешеліктері	Электр өмірі		4000
	Механикалық өмір		10000
	Ақаулық ағымдағы индикаторы		Иә
	Қорғау дәрежесі		IP20
	Қоршаған орта температурасы (күнделікті орташа есеппен 35ºC)	ºC	-5 ~ + 40 (Арнайы қосымша) температураны өтеу)
	Сақтау температурасы	ºC	-25 ~ + 70
Арнату	Терминалды қосылу түрі		Кабель / пин-типтегі шпагбар / U-түрі бұталар
	Терминал мөлшері үстіңгі жағы / төменгі жағы кабель	мм2	25
	Терминал мөлшері үстіңгі жағы / төменгі жағы кабель	AWG	18-5
	Терминал мөлшері үстіңгі жағы / төменгі жағы бұталар	мм2	25
	Терминал мөлшері үстіңгі жағы / төменгі жағы бұталар	AWG	18-3
	Орнату		En 60715 (35 мм) тамырында жылдам клип құрылғысы
	Байланыс		Жоғарыдан

Негізгі ерекшеліктер мен параметрлер

Әрекет сипаттамалары: 2p 4P RCBO B түрі қалдық ағымдық қорғаныс функциясы бар, егер тізбектегі қалдық тогы (I.e. ағып кету тогы) алдын ала орнатылған мәнге жеткенде, электр тогының соғуы және электр өрттерінің алдын алу үшін ажыратқышты тез арада тоқтату керек.

Rated Current: Depending on the specific model and specifications, the rated current range of 2P 4P RCBO B Type may vary, but usually includes a wide range of specifications such as 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A,and so on.

Номиналды кернеу: 2p 4P RCBO B түрі, әдетте, 240 В айнымалы ток және коммерциялық электрлік орталар үшін бағаланады.

Номиналды жиілік: Бұл ажыратқыштың номиналды жиілігі, әдетте, көптеген елдерде және аймақтарда электрмен жабдықтау жиілігіне сәйкес келеді.

Қысқа тұйықталу қабілеті: 2p 4P RCBO B типіне қысқа тұйықталу кезінде үлкен токтық соққыларға төтеп бере алатын 6Ka немесе 10Ka сияқты қысқа қысқа тұйықталу сыйымдылығы жоғары, ол қысқа тұйықталуға байланысты.

Ағып кету әрекеті Ағымдағы: осы ажыратқыштың ағып кету әрекеті, әдетте, 30 мА немесе одан аз, ол халықаралық электротехникалық комиссияның (IEC) талаптарына сәйкес келеді және тиісті ұлттық стандарттарға сәйкес келеді және жеке қауіпсіздікті тиімді қорғайды.

RCBO негізінен 50 Гц (6 Гц), 230/400V, 230 / 400V, төмен вольтты ток 6А-дан 40А-дан 40a-дан 40a-дан 40a-ға дейін қолданылады. RCBO MCB + RCD функциясымен тең; Ол электр тогының соғуынан қорғау және адам ағзасы электр жабдықтарын қорғау, электр жабдықтарын қорғау үшін электр жабдықтарын қорғау, егер адам ағзасы электр желісінің ағып кетуі кезінде және электр желісінің ағып кетуінен, жүктемеден және қысқа электр тізбегінен асып кетсе; Ол сонымен қатар тұрғын үй және коммерциялық ауданда пайдаланылатын тізбектегі жиілік емес оператор бола алады. IC61009-1 стандартына сәйкес келеді.

Қолдану және орнату

Қолдану: 2p 4P RCBO B түрі - жарықтандыру, розеткалар, ауа баптау, ауа баптаулары және басқа да жерлердегі отты және нөлдік сымдарды бір уақытта басқаруды қажет ететін қуатты тарату тізбегін қорғауға жарамды.

Орнату: ажыратқыш, әдетте, диспетчерлік шкафта немесе тарату шкафында жылдам орнатуға және алып тастауға ыңғайлы симметриялы динальды рельстерді немесе панельді орнатуды қолданады.

Сым: 2p 4P RCBO B түрі сымдарда икемді және үш фазалы үш сымға, үш фазалы төрт сымға немесе бір фазалы тізбектерге қосылуға болады. Сым кезінде электр тогының соғуы және электрлік өрт шығу қаупін болдырмас үшін өрт, нөлдік және жер сымдарының дұрыс қосылғанын тексеріңіз.
