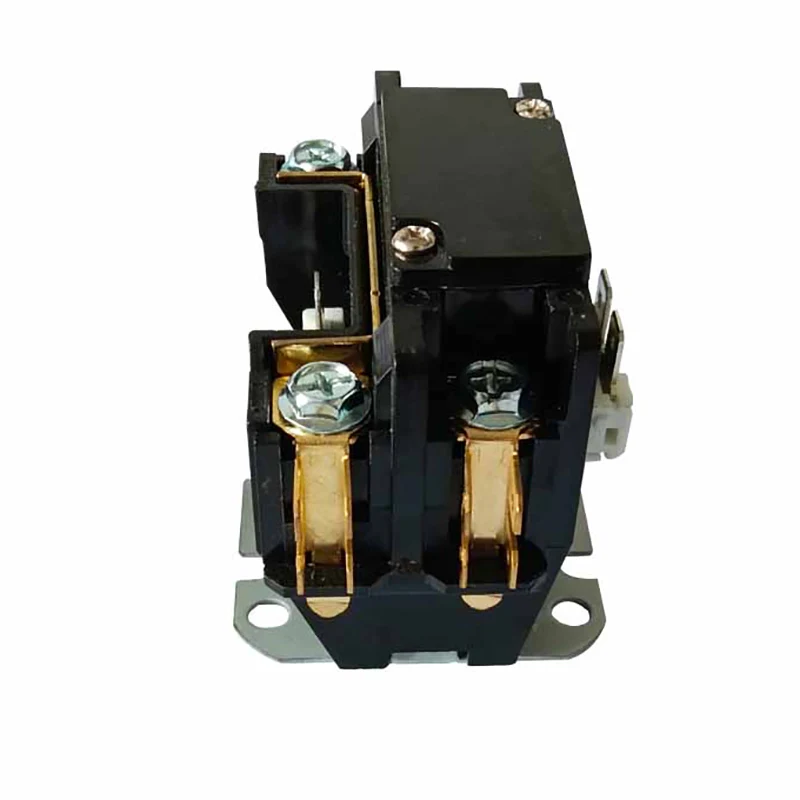

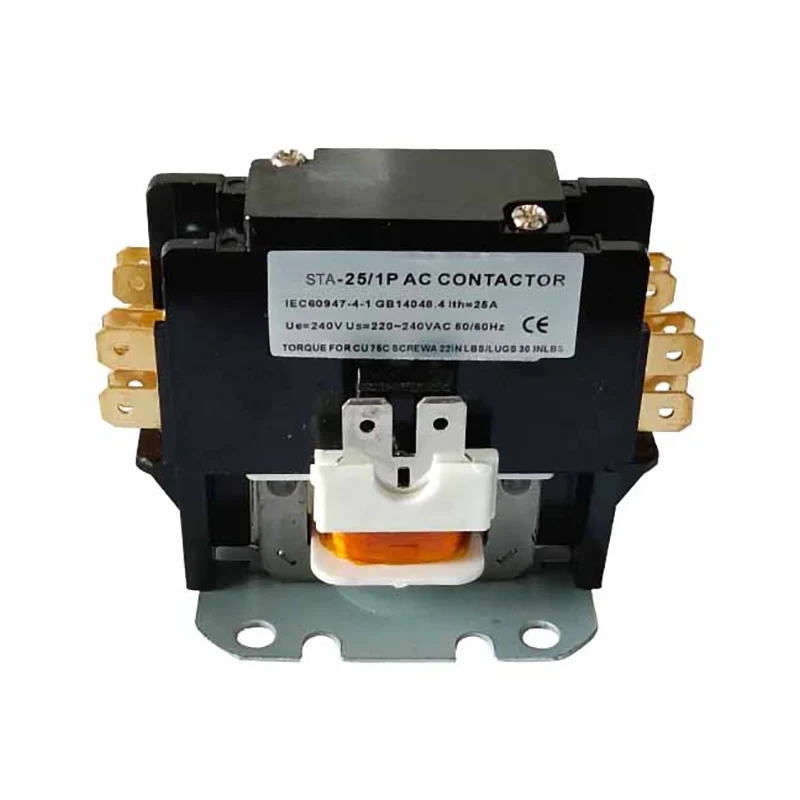

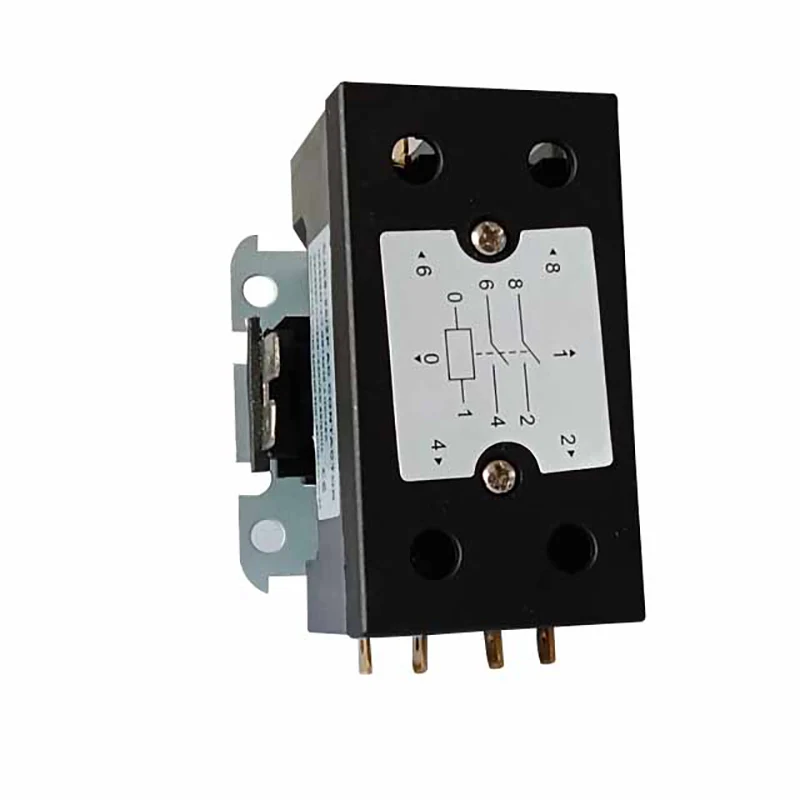

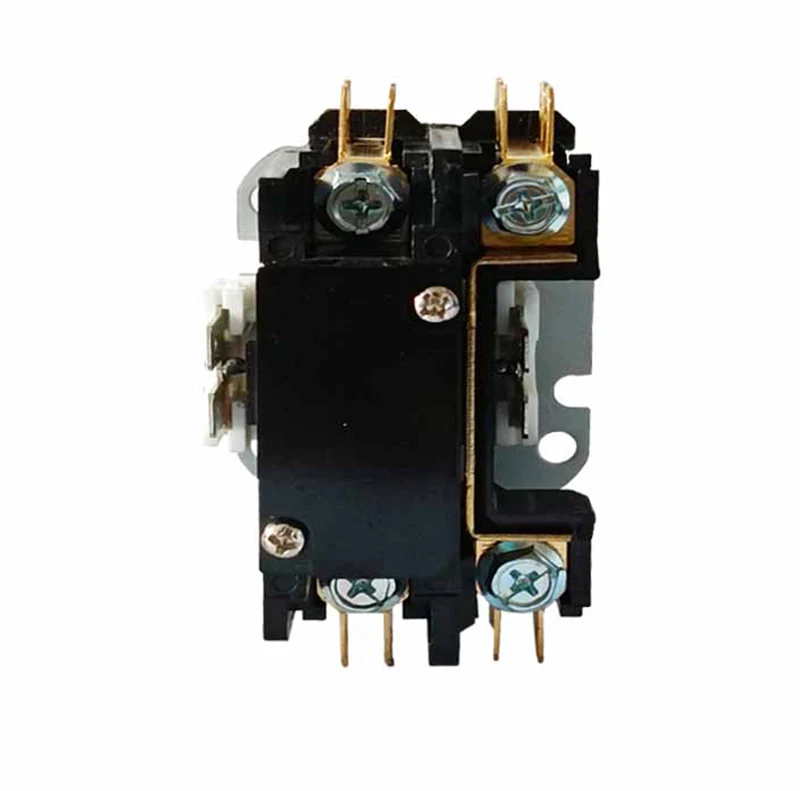

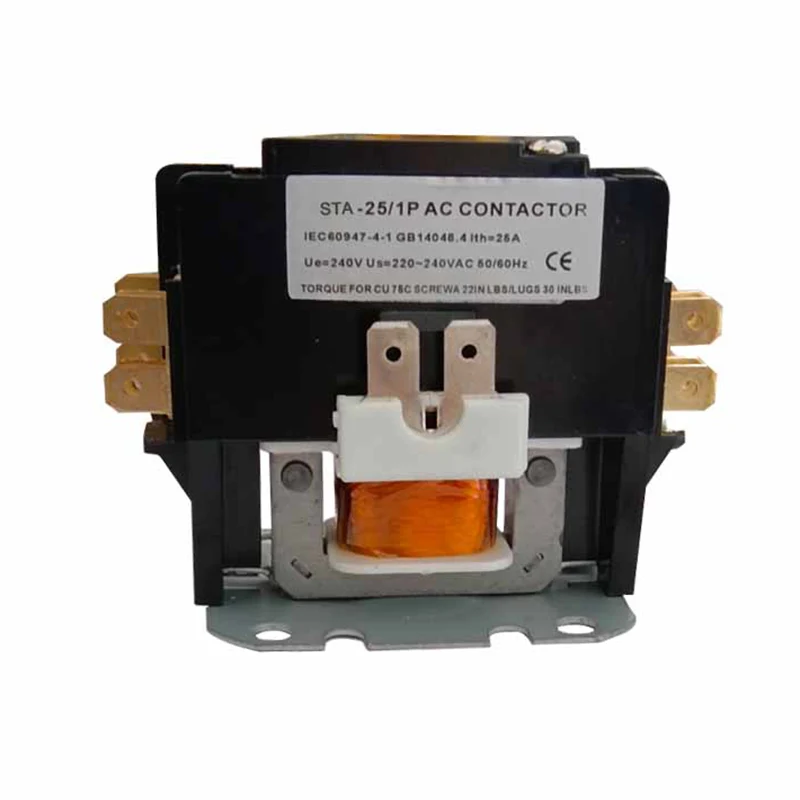

1.5p 25A Ауаның айнымалы токтың кондиционері Контакторлар белгілі бір мақсатта, айнымалы ток контакторы тоңазытқыш, кондиционерлеу, ауа баптау және электр жылыту шнайттарында пайдалануға арналған. Қуат қосылымдарын тез қосылатын немесе жылдам қосылатын терминалдармен бұрандалы терминалдармен жасауға болады Олар IEC60947-4-1 сәйкес келеді

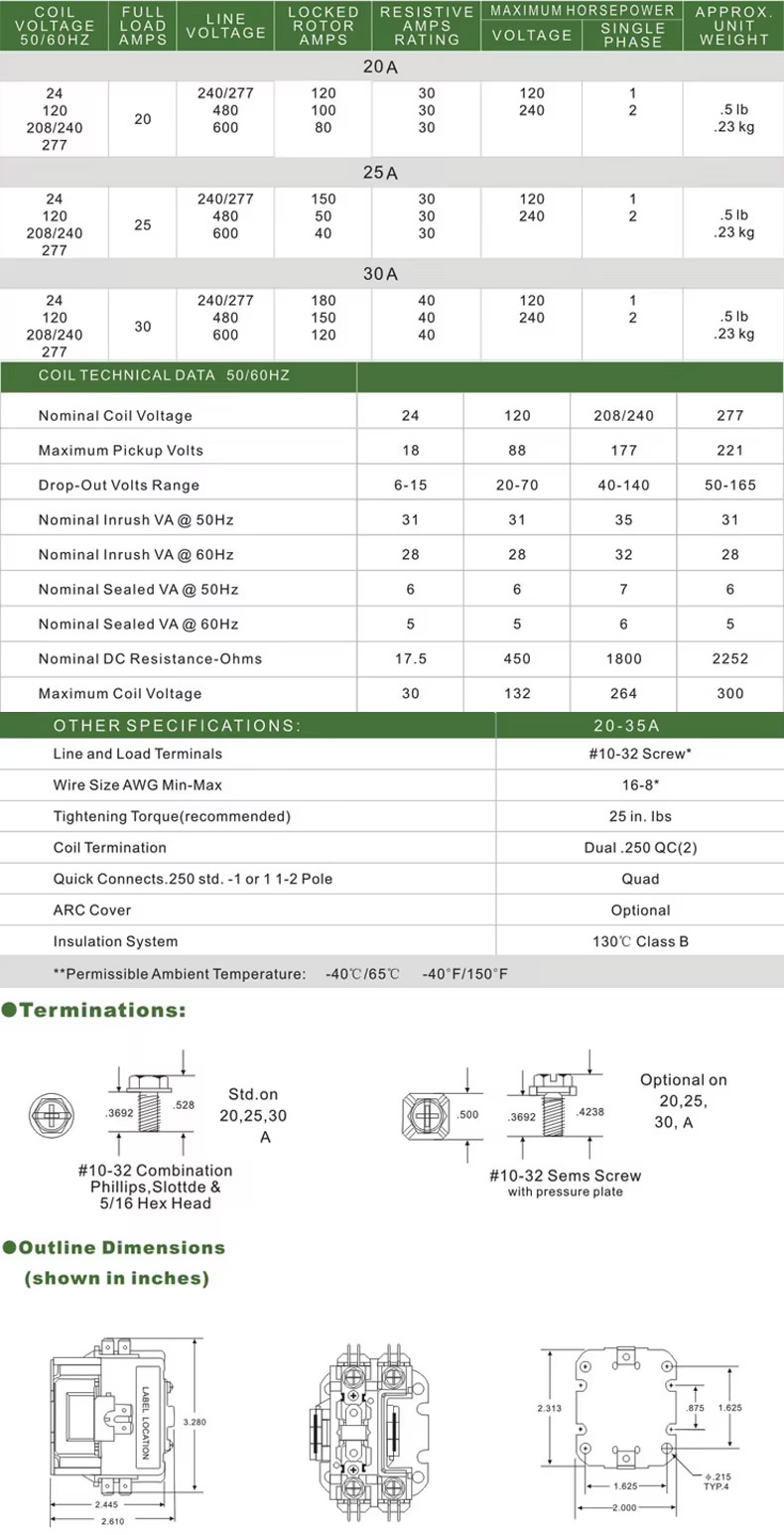

Модель жоқ | Толық жүктеме | Резистивті ампер (A) | Полюс № | Кату кернеуі ( V) | Желілік кернеу (v) | Макс | - | |
Ампер (A) | 50/260 Гц | Вольтаж (V) | Тұрмысқа шықпаған Фаза | Үш Фаза | ||||
Cjx9-20 / 1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
Cjx9-20 / 1.5 | 1.5 | |||||||
Cjx9-20 / 2 | 2 | |||||||
Cjx9-20 / 3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
Cjx9-20 / 4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
Cjx9-25 / 1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
Cjx9-25 / 2 | 2 | |||||||
Cjx9-25 / 3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
Cjx9-25 / 4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
Cjx9-30 / 1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
Cjx9-30 / 2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
Cjx9-30 / 3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
Cjx9-30 / 4 | 4 | |||||||
Cjx9-40 / 2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
Cjx9-40 / 3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
Cjx9-40 / 4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
Cjx9-50 / 2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
Cjx9-50 / 3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
Cjx9-50 / 4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
Cjx9-60 / 2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
Cjx9-60 / 3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
Cjx9-60 / 4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
Cjx9-75 / 2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
Cjx9-75 / 3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
Cjx9-75 / 4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
Cjx9-90 / 2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
Cjx9-90 / 3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
Cjx9-90 / 4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Оқшаулағыш материал |
Байланыс блогы және тасымалдаушы жоғары сапалы Термосетикалық термосетикалық шайыр |
Температура диапазоны |
-40 ° F-тен 150 ° F; -5- + 40 |
Механикалық өмір (жүктеме жоқ) |
UL және ARI техникалық сипаттамаларына сәйкес келеді |
Электр лесісі |
UL және ARI ерекшеліктеріне сәйкес келеді Стандарт |
Салмағы (шамамен) |
9.25 ZZ |
Катушкалар жиілігі |
50/260 Гц |
Катушкалар оқшаулау |
В класы (130ºC) |
Тоқтату |
Қысым қосқышы және екі есе 1/4 Q.C |
Басқару |
Номиналды катушканың 85%; 110% максималды сейф басқару |
Кезекші цикл |
Үздіксіз |
1,5p 25А-ның катушкасы Air Air Contining Contactor контакторы қуатталған кезде, үтік корпусы магнитті болады және электр көзіне электр желісіне электр желісіне қосу үшін байланыс жүйесін тартады. Катушкалар қуатталған кезде, үтік өзегі магниттеледі, ал контакт жүйесі көктеммен бөлінеді, осылайша жүктемені қуат көзінен ажыратады. Осылайша, контактор электр жүктемесін қашықтан басқаруға мүмкіндік береді.
• CJX9 (немесе STA) SELORE SORVEROR AC Contacher бағдарламасы әдетте 50 Гц немесе 60 Гц сызығына қолданылады, есептелген оқшаулағыш кернеуі 240 В құрайды және желіні жабу немесе өшіру үшін пайдаланылады
• Кондиционер Контакторлар белгілі бір мақсатта, айнымалы ток контакторы тоңазытқыш, ауаны салқындату және электр жылыту шнайттарында пайдалануға арналған.
• Қуат қосылымдарын жылдам қосылып, жылдам қосылып, жылдам қосылатын терминалдармен жасауға болады
• олар IEC60947-4-1 сәйкес келеді
Құрылымы:
Электромагниттік жүйе: контакт жүйесінің ашылуын және жабылуын басқару үшін магниттік ағын құру үшін қолданылатын катушкалар, өзегі және басқа компоненттер.
Байланыс жүйесі: негізгі контакт және көмекші контактіні қосқанда, негізгі контакті жоғары токтың және қосалқы контакті басқару сигналының берілуін және кері байланысын іске асыру үшін пайдаланылады.
ARC сөндіргіш құрылғысы: Контактіні зақымданудан қорғау үшін контакт ажыратылған кезде жасалған доғаны сөндіру үшін қолданылады.
Shell: Жылу дисплейін қамтамасыз ету кезінде ішкі компоненттерді сыртқы ортадан қорғау үшін қолданылады.
Ерекше өзгешеліктері:
Белгіленген мақсатпен және белгілі бір қуат жүйелері мен жүктемелерге арналған нақты дизайнмен.
Байланыс жүйесі жоғары сапалы материалдардан жақсы электр өткізгіштік және тозуға төзімділігі бар.
Электромагниттік жүйеде контактілерді сенімді түрде тарту үшін жеткілікті сору күші бар.
ARC сөндіретін құрылғы доғаны тиімді сөндіріп, контактілерді зақымданудан қорғай алады.
Қабық жеткілікті беріктік пен жылуды тарату өнімділігімен жасалған.
