Жылу эстафетасының жұмыс принципі және селекцияның сақтық шаралары

Жылу релелеріРелелік отбасының шешуші мүшесі, өндірісте жиі қолданылатын және маңызды мәнге ие болу.

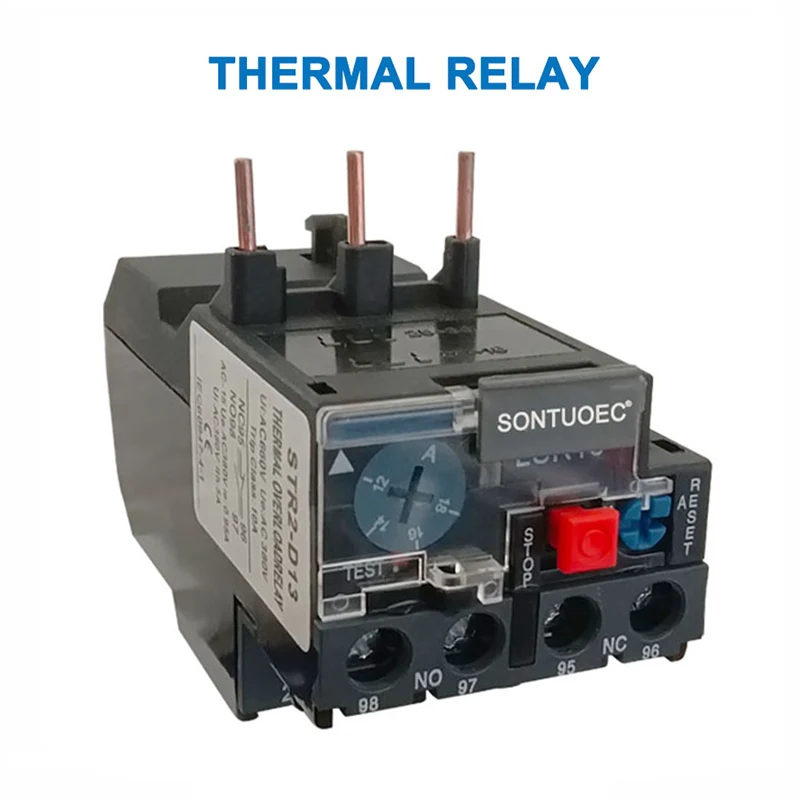

Жылу релелерінің жұмыс принципі

Жылу эстафетасындағы қыздыру элементі жылу шығаратын, мотор тізбегімен қатар қосылуы керек. Бұл жылу эстафетасына мотордың шамадан тыс жүктеме ағындарын тікелей анықтауға мүмкіндік береді. Жылу эстафетасының сенсорлық элементі әдетте биметалл жолағы болып табылады. Биметалл жолағы - бұл әр түрлі сызықтық кеңейту коэффициенттері бар екі металл парақтың композициясы. Үлкен кеңейту коэффициенті бар қабат белсенді қабат деп аталады, ал кішігірім кеңейту коэффициенті бар қабат пассивті қабат деп аталады. Қыздырылған кезде биметалл жолағы сызықты кеңейеді. Екі металл қабатының әр түрлі сызықтық кеңею коэффициенттеріне және олардың тығыз байланысының арқасында, биметалл жолақ пассивті қабатқа бүгіледі. Осы иілу нәтижесінде пайда болған механикалық күш контактілердің жұмыс істеуіне әкеледі.

Жылу эстафетасын бөлу

AЖылу эстафетасыҚыздыру элементінен, биметалл жолақтан, контактілерден және беру және түзету механизмінен тұрады. Қыздыру элементі - бұл қорғалған мотордың негізгі тізбегі бар сериялармен байланысқан төмен төзімді резистор сымы. Биметалл жолағы әр түрлі жылу кеңею коэффициенттері бар екі металл парақты басу арқылы құрылады. Мотор шамадан тыс жүктелген кезде, қыздыру элементі арқылы ағып тұрған ағымдағы ағымдық ағымдық токтан асады, биметалл жолағының қызып, пластинадан бөлініп, әдетте жабық контактіні ашады. Әдетте жабық контакт мотордың басқару тізбегіне қосылғандықтан, оның ашылуы қосылған контакторлық катушканы қуаттайды, осылайша контактордың негізгі байланыстарын ашады және мотордың негізгі тізбектерін қуаттандырады, осылайша жүктемені қорғауды қамтамасыз етеді.

Жылу эстафетасының функциясы

Ол негізінен асинхронды қозғалтқыштар үшін шамадан тыс жүктемені қорғау үшін қолданылады. Оның жұмыс істеу принципі, егер шамадан тыс жүктеме термиялық элементтен өтіп бара жатқанда, биметалл жолағы жылытылып, иіліп, иіліп, контактілерді іске асырады, осылайша мотордың басқару тізбегін ажыратып, мотордың ажыратылуын және қозғалтқышты өшіре отырып, шамадан тыс жүктемеден қорғайды. Иілу процесінде биметалл жолағынан жылу беру ұзақ уақытты қажет ететіндіктен, жылу релелерін қысқа тұйықталу үшін пайдалануға болмайды; Оларды тек шамадан тыс жүктеме қорғауды термиялық релелер жасау үшін пайдалануға болады.

Жылу эстафетасының мақсаты

Жылу релесі aең алдымен аудандық шамадан тыс қорғаныс үшін қолданылады.

 Олардың жұмыс істеу принципі, егер шамадан тыс жүктеме жылу элементі өтсе, биметалл жолағы жылытылып, иіліп, иіліп, контактілерді іске қосып, тізбекті ажыратып, жүктемені ажыратып, жүктемені тоқтатады. Биметалл жолағынан жылу берілісі оның иілу процесінде ұзақ уақытқа созылуы ұзақ уақытқа созылады, жылу релелерін қысқа тұйықталу үшін пайдалануға болмайды, бірақ тек артық жүктемеден қорғау үшін пайдалануға болмайды.

Жылу релелерін таңдау үшін сақтық шаралары
